Электронный контроллер расцепителя ЭКР3

Электронный контроллер расцепителя ЭКР3

Цена
Описание

Электронный контроллер расцепителя ЭКР3



Назначение

Электронный контроллер расцепителя ЭКР3 предназначен для непрерывного контроля токов в цепях питания 3-х фазных электроустановок (ЭУ) переменного тока промышленной частоты 50 Гц напряжением 220/380 В (асинхронных электродвигателей, трансформаторов и другого электрооборудования) и защитного отключения нагрузки при возникновении аварийных режимов, с целью повышения надёжности их работы и увеличения срока службы.
При косвенном подключении через трансформаторы тока электронный контроллер расцепителя ЭКР3 может использоваться в линиях на любое напряжение.

Электронные контроллеры расцепителя ЭКР3 (ЭКР-3-5; ЭКР-3-12,5; ЭКР-3-25; ЭКР-3-62,5; ЭКР-3-125; ЭКР-3-250; ЭКР-3-625), поставляемые нашим предприятием, это инновационное решение, на рынке электротехнического оборудования.

Поставляемые, нашим предприятием, электронные контроллеры расцепителя ЭКР3 (ЭКР-3-5; ЭКР-3-12,5; ЭКР-3-25; ЭКР-3-62,5; ЭКР-3-125; ЭКР-3-250; ЭКР-3-625) имеют ряд модификаций, отличающихся техническими параметрами: диаметром датчиков тока, пределом контролируемых токов.

Электронные контроллеры расцепителя ЭКР3 (ЭКР-3-5; ЭКР-3-12,5; ЭКР-3-25; ЭКР-3-62,5; ЭКР-3-125; ЭКР-3-250; ЭКР-3-625) разрабатывались, основываясь на многолетнем производственном опыте, с учётом накопленной компетенции лучших специалистов страны в области электротехники.

Мы стараемся предоставить нашим потребителям оптимальное эффективное решение в виде современного и стабильно работающего оборудования, которое отвечает всем требованиям и стандартам, а также ожиданиям и потребностям самых взыскательных клиентов.



Описание устройства защиты

Электронный контроллер расцепителя ЭКР3 осуществляет непрерывный контроль токов в трех фазах обслуживаемой электроустановки и при выявлении аварийных режимов отключает ее. Отключение, с одновременным отображением типа аварии соответствующим ему индикатором, происходит в следующих аварийных ситуациях:

  • по уровню минимальной нагрузки (с регулируемой задержкой срабатывания);
  • по уровню тока перегрузки (с регулируемой задержкой срабатывания);
  • по уровню тока максимальной защиты (с регулируемой задержкой срабатывания);
  • по уровню сверхтока (с нерегулируемой задержкой срабатывания).

Условное обозначение электронного контроллера расцепителя ЭКР при заказе:
Э К Р(1) - (2) - (3)
1 - номер модели (1, 2 или 3);
2 - номинал модели по диапазону тока (5, 12.5, 25, 62.5, 125, 250, 625);
3 - Р - модификации с электромагнитным реле в качестве управляющего ключа и универсальным блоком питания.

Электронный контроллер расцепителя ЭКР3 предназначен для работы совместно с пультом управления ПУ-04 (входит в комплект поставки по требованию заказчика).

Электронный контроллер расцепителя ЭКР3 регистрирует и сохраняет в памяти значения контролируемых токов и режимных уставок на момент защитного отключения, а также сохраняет информацию о причине аварии. Контроллер ЭКР3 сохраняет в памяти параметры 8-ми последних по времени аварийных отключений.

В ЭКР3 защитное отключение осуществляется путем кратковременного (100 мс) переключения управляющего контакта, воздействующего на исполнительный орган: электромагнит контактора или пускателя, электромагнит спускового механизма автоматического выключателя (расцепителя). Управляющий контакт контроллера коммутирует цепь постоянного или переменного тока до 20 А и работает на замыкание/размыкание (режим задается потребителем) цепи управления при аварийном отключении.

В моделе ЭКР-3-12,5 предусмотрена возможность установки коэффициента трансформации для обеспечения прямого отсчета контролируемого тока, что дает возможность косвенного подключения к контролируемой электролинии через стандартные трансформаторы тока с номинальным вторичным током 5А.

Для обеспечения прямого отсчета контролируемого тока в моделе ЭКР-3-12,5предусмотрена возможность установки коэффициента трансформации ТТ: Ктр=" (I1 / I2) /,N где:

I1 - номинальный первичный ток ТТ;
I2 - номинальный вторичный ток ТТ;
N - коэффициент умножения вторичного тока ТТ, равный числу витков провода вторичной цепи, пропущенных через окно каждого датчика тока контроллера.

Питание контроллеров осуществляется от сети переменного тока напряжением (180 ÷ 420) В частотой 50 Гц. Питание контролеров модификаций «Р» переменного напряжения 50…420 В частотой 45…5000 Гц либо от сети постоянного тока 50…600 В.

Мощность потребляемая контроллером - не более 20 ВА.

Монтаж на DIN-рейку шириной 35 мм или на винтовые соединения.

Габаритные размеры ДхШхВ 105х75х78мм.

Электронный контроллер расцепителя ЭКР3 изготавливается в исполнении УХЛ категории 3 по ГОСТ 15150-69 и предназначено для работы при температуре окружающей среды от -50 до +50°С при относительной влажности до 95%.



Отличие контроллера ЭКР1 от контроллера ЭКР2

  • Контроллер ЭКР-1 имеет в своем составе программируемый таймер, обеспечивающий возможность автоматического подключения/отключения нагрузки по заданной программе в реальном масштабе времени. Число программируемых циклов "включение-отключение" в течение суток - от 1 до 10, разрешение по времени 1 мин. Контроллер ЭКР-2 таймера не имеет..
  • Контроллер ЭКР-1 сохраняет в памяти параметры четырех последних по времени аварийных отключений. Контроллер ЭКР-2 сохраняет в памяти параметры восьми последних по времени аварийных отключений.
  • Управляющий контакт контроллера ЭКР-1 работает на размыкание цепи управления при аварийном отключении. Управляющий контакт контроллера ЭКР-2 может работать как на размыкание, так и на замыкание контакта управления при аварийном отключении (режим задается уставками).



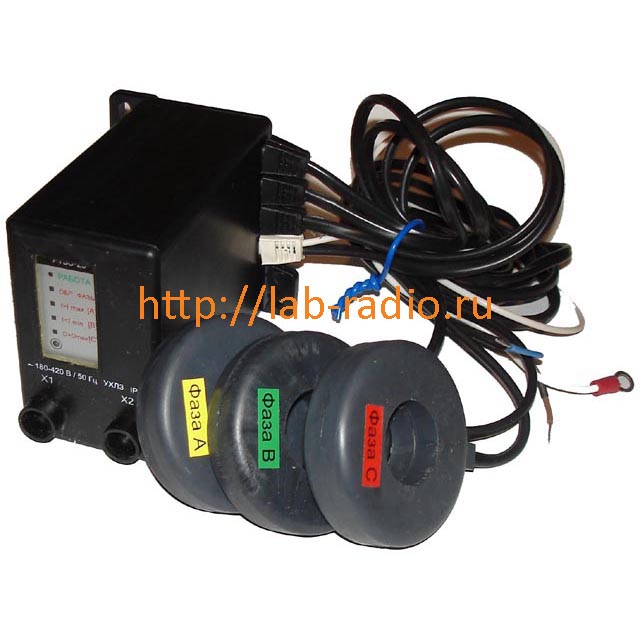

Внешний вид контроллера ЭКР3

Электронный контроллер расцепителя ЭКР2

1 - вывод "ПИТАНИЕ"
2 - вывод "КОНТАКТОР"
3 - вывод "НЕЙТРАЛЬ"
4 - цветная метка
5,6,7 - датчики тока
8 - индикатор "РАБОТА"
9 - индикатор "АВАРИЯ"
10 - ИК-приемник контроллера
11 - ИК-излучатель контроллера
12 - дисплей реле
13 - кнопка "ПИТАНИЕ"
14 - кнопка "ВЫБОР ПАРАМЕТРА"
15,16 - кнопка "ВЫБОР СТРАНИЦЫ"
17,19 - ИК-излучатель пульта
18 - ИК-приемний пульта



Технические характеристики

Электронные контроллеры расцепителя ЭКР3 изготавливаются семи типономиналов: ЭКР-3-5; ЭКР-3-12,5; ЭКР-3-25; ЭКР-3-62,5; ЭКР-3-125; ЭКР-3-250; ЭКР-3-625 соответствующих пределу контролируемых токов в амперах.

Модель Контролируемые токи, А Шаг, А
ЭКР-3-5 0,4...50 0,05
ЭКР-3-12,5 2...100 0.1
ЭКР-3-25 4...200 0.2
ЭКР-3-62,5 10...500 0,5
ЭКР-3-125 20...1000 1
ЭКР-3-250 40...2000 2
ЭКР-3-625 100...5000 5



Выбор контроллера ЭКР3 по мощности электродвигателя

Модель Рекомендуемые значения Iном, А Рекомендуемые ЭУ по мощности, кВт
ЭКР-3-12,5 3…12,5 0,75…4
ЭКР-3-25 6...25 2,2...7,5
ЭКР-3-62,5 15…62,5 7,5… 30
ЭКР-3-125 30...125 15...55
ЭКР-3-250 60…250 30...132
ЭКР-3-625 150…625 75… св. 320



Вес контроллера ЭКР3 с трансформаторами тока

Модель Вес реле, кг Диаметр трансформаторов, мм
ЭКР-3-5 0,6 21х62х20
ЭКР-3-12,5 0,6 21х62х20
ЭКР-3-25 0,6 21х62х20
ЭКР-3-62,5 0,6 21х62х20
ЭКР-3-125 0,9 42х90х24
ЭКР-3-250 0,9 42х90х24
ЭКР-3-625 1,2 65х122х25

*Примечание: по индивидуальному заказу возможно исполнение трансформаторов любого типоразмера для всех моделей ЭКР-3-5; ЭКР-3-12,5; ЭКР-3-25; ЭКР-3-62,5; ЭКР-3-125; ЭКР-3-250; ЭКР-3-625.



Комплект поставки контроллера ЭКР3

Электронный контроллер расцепителя ЭКР3 с трансформаторами тока - 1шт

Паспорт на контроллер ЭКР3 - 1шт

Пульт управления ПУ-04* - 1шт

*Примечание: Пульт управления ПУ-04 входит в комплект поставки по требованию заказчика и оплачивается отдельно!



Технический паспорт на контроллер ЭКР

Технический паспорт на контроллер ЭКР-3 скачать
