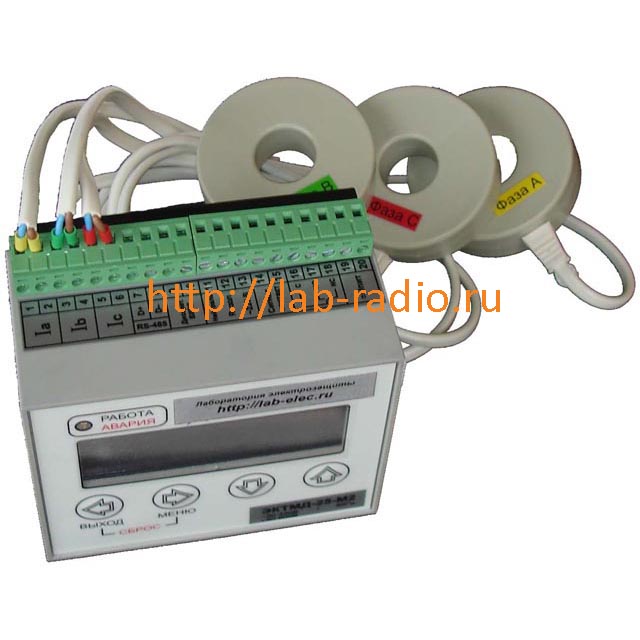

Электронный контроллер тока ЭКТМД

Электронный контроллер тока ЭКТМД

Цена 18000 Р.
Описание

Электронный контроллер тока ЭКТМД



Назначение

Контроллеры ЭКТМД предназначены для:

  • непрерывного контроля токов в цепях питания трёхфазных электроустановок переменного тока промышленной частоты 50 Гц напряжением 0,4 кВ* (далее - ЭУ) (электродвигателей, трансформаторов и другого электрооборудования);
  • защитного отключения ЭУ при возникновении аварийных режимов;
  • управления ЭУ по журналу заданий, по дискретному входу;
  • управления ЭУ по интерфейсу RS-485 с помощью Сервисной программы на ПК;
  • контроля состояния ЭУ и отображения предупреждений и сообщений о неисправностях сбора и предоставления статистической информации о работе ЭУ

*Примечание: При косвенном подключении к контролируемой электролинии через стандартные трансформаторы тока с номинальным вторичным током 5А контроллер может использоваться в линиях на любое напряжение.

Контроллеры ЭКТМД (ЭКТМД-5-М1, ЭКТМД-10-М1, ЭКТМД-25-М1, ЭКТМД-60-М1, ЭКТМД-125-М1, ЭКТМД-250-М1, ЭКТМД-625-М1, ЭКТМД-5-М2, ЭКТМД-10-М2, ЭКТМД-25-М2, ЭКТМД-60-М2, ЭКТМД-125-М2, ЭКТМД-250-М2, ЭКТМД-625-М2), поставляемые нашим предприятием, это инновационное решение, на рынке электротехнического оборудования.

Поставляемые, нашим предприятием, контроллеры ЭКТМД (ЭКТМД-5-М1, ЭКТМД-10-М1, ЭКТМД-25-М1, ЭКТМД-60-М1, ЭКТМД-125-М1, ЭКТМД-250-М1, ЭКТМД-625-М1, ЭКТМД-5-М2, ЭКТМД-10-М2, ЭКТМД-25-М2, ЭКТМД-60-М2, ЭКТМД-125-М2, ЭКТМД-250-М2, ЭКТМД-625-М2) имеют ряд модификаций, отличающихся техническими параметрами: диаметром датчиков тока, пределом контролируемых токов.

Контроллеры ЭКТМД (ЭКТМД-5-М1, ЭКТМД-10-М1, ЭКТМД-25-М1, ЭКТМД-60-М1, ЭКТМД-125-М1, ЭКТМД-250-М1, ЭКТМД-625-М1, ЭКТМД-5-М2, ЭКТМД-10-М2, ЭКТМД-25-М2, ЭКТМД-60-М2, ЭКТМД-125-М2, ЭКТМД-250-М2, ЭКТМД-625-М2) разрабатывались, основываясь на многолетнем производственном опыте, с учётом накопленной компетенции лучших специалистов страны в области электротехники.

Мы стараемся предоставить нашим потребителям оптимальное эффективное решение в виде современного и стабильно работающего оборудования, которое отвечает всем требованиям и стандартам, а также ожиданиям и потребностям самых взыскательных клиентов.

Особенности

  • все уставки задаются электронным способом с помощью клавиатуры и дисплея на панели контроллера; Все изделия могут также управляться с помощью сервисной программы на ПК;
  • снижена относительная погрешность измерений до 5% за счет применения более прогрессивных; алгоритмов обработки значений токов;
  • функция архивации журнала аварий - протокола последних 80 аварийных событий (с расшифровкой даты, времени возникновения, типа аварии, значения фазных токов на момент аварии);
  • возможность включения/выключения электроустановки по журналу заданий;
  • дискретный вход типа «сухой контакт» (с ведением журнала событий);
  • контроль сопротивления изоляции электродвигателя по порогу 500 кОм с запретом на пуск;
  • встроенный интерфейс RS-485 с возможностью подключения к ПК как одного контроллера, так и создание целой сети контроллеров для работы по протоколу ModBUS RTU;
  • встроенное устройство управления аварийной или предпусковой сигнализации с регулируемым временем до пуска;
  • контакты реле контроллеров работают на замыкание/размыкание цепи управления (режим программируется потребителем) при аварийном отключении;
  • встроенный счет моточасов;
  • возможность программного отключения пользователем внутренних блоков (интерфейса, дискретного входа, платы контроля сопротивления изоляции;
  • крепление на винтовые соединение или DIN-рейку 35 мм.

Защитные функции:
-превышение тока отсечки (короткое замыкание)
-недогрузка по току (сухой ход)
-превышение тока ЭУ выше номинального
-превышение тока ЭУ выше максимально допустимого
-пропадание одной или двух фаз
-дисбаланс токов фаз
-низкое сопротивлении изоляции (менее 500кОм для модификации М2).


Обозначение изделия:

Пример: ЭКТМД-25-М1
М1 - модификация без встроенной платы оценки сопротивления изоляции;
М2 - со встроенной платой контроля сопротивления изоляции.
Таблица 1
Модель

Диапазон

измерения, А

Рекомендуемые значения Iном, А Рекомендуемые электроустановки по мощности, кВт

Шаг

измерения,А

ЭКТМД-5 0,2…50 0,3...8,5 0,75….3,7 0,01
ЭКТМД-10 0,8…100 4...14 1,5…5,5 0,05
ЭКТМД-25 1,6…250 8,5…33 4… 15 0,1
ЭКТМД-60 3…600 8,5…75 4…37 0,2
ЭКТМД-125 6…1250 12…150 7,5…75 0,5
ЭКТМД-250 10…2500 33…300 18,5…160 1
ЭКТМД-625 30…6250 150…890 90… св. 320 2



Выпускаемые модификации

Модификация М1: ЭКТМД-5-М1, ЭКТМД-10-М1, ЭКТМД-25-М1, ЭКТМД-60-М1, ЭКТМД-125-М1, ЭКТМД-250-М1, ЭКТМД-625-М1.

Модификация М2: ЭКТМД-5-М2, ЭКТМД-10-М2, ЭКТМД-25-М2, ЭКТМД-60-М2, ЭКТМД-125-М2, ЭКТМД-250-М2, ЭКТМД-625-М2.



Технический паспорт на электронный контроллер тока ЭКТМД

Технический паспорт на электронный контроллер тока ЭКТМД скачать
