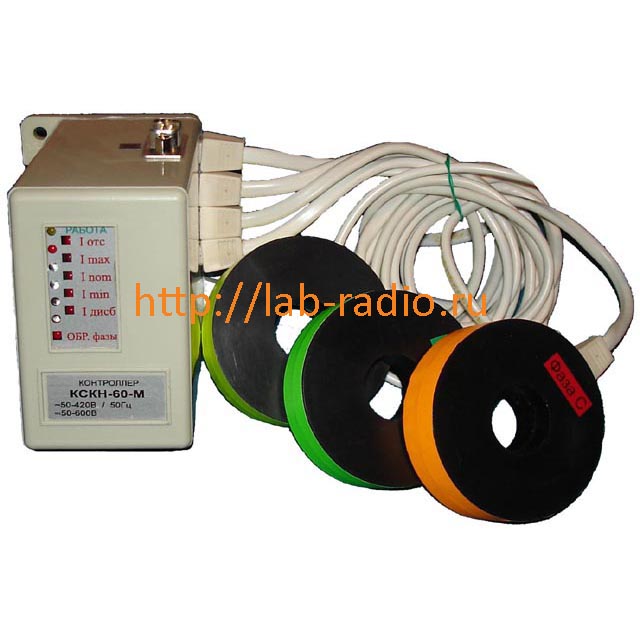

Контроллер станка качалки нефти КСКН-М

Контроллер станка-качалки нефти КСКН-М

Цена
Описание

Контроллер станка качалки нефти КСКН-М

Назначение

Контроллер КСКН-М предназначен для управления станком качалки нефти. Универсальное питание как постоянным, так и переменным напряжением, наличие двух интерфейсов связи с персональным компьютером RS-232 и RS-485 и протокола MODBUS RTU, наличие индикации причины аварийного отключения на лицевой панели контроллера КСКН и других функций - делают контроллер КСКН самым надежным и востребованным устройством для защиты электродвигателей!
Контроллер КСКН выдаёт сигнал о наступлении аварийного события в соответствии с заданными параметрами в виде разомкнутого/замкнутого контакта реле и светового сигнала при наступлении одного из следующих событий:
- коротком замыкании;
- холостом ходе ЭУ (сухом ходе);
- превышении тока ЭУ выше номинального;
- превышении тока ЭУ выше максимально допустимого;
- пропаданию одной или двух фаз;
- перекосе фаз по току;
- при низком сопротивлении изоляции (менее 500кОм, загорается индикатор АВАРИЯ модели М и АМ).
Контроллер КСКН обеспечивает максимально быстрое отключение при коротком замыкании (0,02-0,03 сек.) и обеспечивает фиксацию во внутренней энергонезависимой памяти параметров 80-ти аварийных событий.
Универсальность контроллера КСКН заключается в том, что питание осуществляется как постоянным, так и переменным напряжением (от сети переменного тока напряжением от 80 до 420 В частотой до 1 кГц, либо от сети постоянного тока от 80 до 600 В). Такие диапазоны питающих напряжений обеспечивают более надежную работу КСКН по сравнению с другими устройствами при любых искажениях формы (провалы, высокие гармоники) и амплитудных скачков питающего напряжения, а так же упрощается задача выбора питающего напряжения. Это особенно важно на энергоемких предприятиях и на предприятиях где существуют проблемы с электропитанием. При этом контроллер управляет пускателями как постоянного, так и переменного тока.
Контроллер КСКН поддерживает два интерфейса связи с персональным компьютером – RS-232 и RS-485, позволяя, подключать к персональному компьютеру как одного контроллера (RS-232), так и целой сети контроллеров (RS-485). Это нововведение предназначено не только для передачи данных от одного устройства в ПК, а для создания крупной сети контроля, с установкой десятков и даже сотен приборов защиты, с выводом информации на монитор диспетчера. Прибор имеет модификацию протокола связи MODBUS RTU, что позволяет прибору работать в стандартной промышленной сети с другими устройствами (использование в системах промышленной автоматизации и многое другое).
Наличие индикации причины аварийного отключения на лицевой панели контроллера КСКН является важным преимуществом в экстренных ситуациях, когда необходимо быстро определить причину аварии и устранить неполадки!
Контроллер КСКН обеспечивает прием одного дискретного сигнала в виде сухого контакта и производит отключение СКН в случае наступления сухого контакта (например, по сигналу электроконтактного манометра или термометра), при этом светодиод «РАБОТА» начинает мигать с периодичностью около 2 сек.
Контроллеры КСКН обеспечивают управление устройством предпусковой сигнализации для предупреждения людей, производящих работы на скважине.
В контроллере КСКН предусмотрена возможность вывода на печать журнала аварий и событий дискретного входа, а также моторесурса электроустановки.

Модификации контроллера

КСКН-250- контроллер с предпусковой сигнализацией, без функции контроля сопротивления изоляции;
КСКН-250-М- контроллер с предпусковой сигнализацией и с функцией контроля сопротивления изоляции;
КСКН-250-А- контроллер с функцией аварийной сигнализации (вместо предпусковой);
КСКН-250-АМ- контроллер с функцией контроля сопротивления изоляции и аварийной сигнализацией (вместо предпусковой). Все модификации контроллера КСКН выпускаются с интерфейсом связи с персональным компьютером – RS-232 и RS-485 с поддержкой протокола связи MODBUS RTU, что позволяет прибору работать в стандартной промышленной сети с другими устройствами (использование в системах промышленной автоматизации и многое другое).
Все модификации контроллера обеспечивают прием одного дискретного сигнала в виде сухого контакта и производят отключение электроустановки в случае наступления сухого контакта (например, по сигналу электроконтактного манометра или термометра).
Во всех выпускаемых модификациях Контроллер КСКН обеспечивает непрерывный режим работы или возможность включения нагрузки по заданной программе журнала заданий. В журнале заданий имеется возможность занесения двадцати записей о расписании включений и отключений электроустановки. Каждая запись характеризуется начальной и конечной датой исполнения суточных циклов. Суточный цикл представляет собой промежуток времени суток, в течение которого ЭУ включена.

Технические характеристики

В зависимости от мощности электродвигателя контроллер КСКН выпускается семи номиналов: КСКН-5-М, КСКН-10-М, КСКН-25-М, КСКН-60-М, КСКН-125-М, КСКН-250-М, КСКН-625-М.

Пределы контролируемых токов при относительной погрешности измерения не более 5%:
КСКН-5-М - от 0.2 до 50.0 А;
КСКН-10-М - от 0.8 до 100.0 А;
КСКН-25-М - от 1.6 до 250.0 А;
КСКН-60-М - от 3 до 600.0 А;
КСКН-125-М - от 6 до 1250.0 А;
КСКН-250-М - от 10 до 2500.0 А;
КСКН-625-М - от 30 до 6250.0 А.
Контроллер обеспечивает фиксацию во внутренней энергонезависимой памяти микроконтроллера параметров аварийного события: вид, дату и время возникновения, значения фазных токов на момент аварийного отключения ЭУ, а также, возможность их просмотра с помощью внешнего пульта управления ПУ-05М или с помощью сервисной программы на персональном компьютере.
Контроллер КСКН обеспечивает отображение на индикаторе внешнего пульта управления ПУ-05М или в сервисной программе на персональном компьютере текущих значений времени задержки аварийного отключения для каждого из аварийных событий.
Контроллер КСКН обеспечивает регулирование задержки отключения СКН и появление сигнала аварии от 0,1 до 1300 сек. отдельно для каждого из аварийных событий, перечисленных в пункте 2.3, кроме защиты от сверхтока и задержку срабатывания защит при пуске Tп в диапазоне от 0,1 до 1300 сек.
Контроллер КСКН поддерживает два интерфейса связи с персональным компьютером – RS-232 и RS-485, предоставляя, тем самым, возможность подключения к персональному компьютеру как одного контроллера, так и целой сети контроллеров из 32 штук без применения повторителей на витой паре общей протяжённостью до 1,2 км (при сечении провода S="0,75 мм2).
Контакты реле контроллера КСКН коммутирует цепь постоянного или переменного тока до 10" А при напряжении до 240 В и работает на замыкание или размыкание цепи управления при аварийном отключении.
Контроллеры изготавливаются в исполнении УХЛ категории 3 по ГОСТ 15150-69 и предназначены для работы при температуре окружающей среды от -60 до +50 С при относительной влажности до 95%.
Мощность, потребляемая контроллером КСКН от сети, не более 5 ВА.
Корпус контроллера обеспечивает степень защиты не хуже IP42 по ГОСТ 14254-96.
Контроллер выдерживает воздействие механических факторов внешней среды по группе М39 ГОСТ 17516.1-90Е.
Масса контроллера КСКН без датчиков тока не более 300гр.
Средняя наработка на отказ составляет не менее 25000 часов.

Комплект поставки

В комплект поставки контроллера станка - качалки нефти КСКН входят:
Контроллер станка - качалки КСКН - 1 шт;
Паспорт на контроллер КСКН - 1 шт;
Пульт управления ПУ-05М - 1 шт.*;
Паспорт на ПУ-05М - 1 шт*;
Примечание: Пульт управления ПУ-05М входит в комплект поставки по требованию заказчика. Один пульт может обслуживать любое количество контроллеров. Сервисная программа поставляется бесплатно!

Технический паспорт на контроллер КСКН
