Реле контроля и защиты РКЗМ-1

Реле РКЗМ-1

Цена
Описание

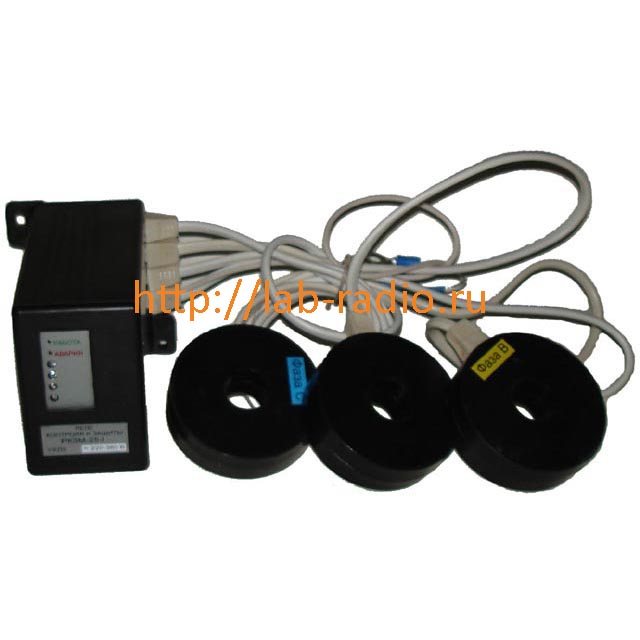

Реле контроля и защиты РКЗМ-1

Назначение

Реле РКЗМ-1 предназначено для непрерывного контроля токов в цепях питания 3-х фазных электроустановок (ЭУ) переменного тока промышленной частоты 50 Гц напряжением 220/380 В (асинхронных электродвигателей, трансформаторов и другого электрооборудования) и защитного отключения нагрузки при возникновении аварийных режимов, с целью повышения надёжности их работы и увеличения срока службы.
При косвенном подключении через трансформаторы тока реле РКЗМ-1 могут использоваться в линиях на любое напряжение.

Реле контроля и защиты РКЗМ (РКЗМ-25-1, РКЗМ-50-1, РКЗМ-250-1, РКЗМ-500-1, РКЗМ-900-1), поставляемые нашим предприятием, это инновационное решение, на рынке электротехнического оборудования.

Поставляемые, нашим предприятием, реле контроля и защиты РКЗМ (РКЗМ-25-1, РКЗМ-50-1, РКЗМ-250-1, РКЗМ-500-1, РКЗМ-900-1) имеют ряд модификаций, отличающихся техническими параметрами: диаметром датчиков тока, пределом контролируемых токов.

Реле контроля и защиты РКЗМ (РКЗМ-25-1, РКЗМ-50-1, РКЗМ-250-1, РКЗМ-500-1, РКЗМ-900-1) разрабатывались, основываясь на многолетнем производственном опыте, с учётом накопленной компетенции лучших специалистов страны в области электротехники.

Мы стараемся предоставить нашим потребителям оптимальное эффективное решение в виде современного и стабильно работающего оборудования, которое отвечает всем требованиям и стандартам, а также ожиданиям и потребностям самых взыскательных клиентов.

Описание устройства защиты

Реле РКЗМ-1 осуществляет непрерывный контроль токов в трех фазах обслуживаемой электроустановки и при выявлении аварийных режимов отключает ее. Отключение, с одновременным отображением типа аварии соответствующим ему индикатором, происходит в следующих аварийных ситуациях:

  • перегрузка по току недопустимой продолжительности – поломка или заклинивание приводных механизмов, разрушение подшипников и пр.;
  • недопустимое снижение нагрузки – поломка приводных механизмов, сухой ход насоса и т.п.;
  • при обрыве любой фазы;
  • при недопустимом дисбалансе токов;

Реле РКЗМ предназначено для работы совместно с пультом управления ПУ-02 (входит в комплект поставки по требованию заказчика).

Реле РКЗМ регистрирует и сохраняет в памяти значения контролируемых токов и режимных уставок на момент защитного отключения, а также сохраняет информацию о причине аварии.

Реле РКЗМ-1 коммутирует электрическую цепь переменного тока от 0.03 до 2 А при напряжении до 420 В и рассчитано на управление магнитными пускателями и контакторами до VI величины. Контакт работает на размыкание цепи при аварийном отключении.

Питание реле РКЗМ осуществляется от сети переменного тока напряжением от 220/380 В частотой (50 ± 0.5) Гц.

Мощность потребляемая реле РКЗМ-1 - не более 25 ВА.

Габаритные размеры ДхШхВ 105х75х78мм.

Реле РКЗМ-1 изготавливается в исполнении УХЛ категории 3 по ГОСТ 15150 и предназначено для работы при температуре окружающей среды от -40 до +40°С при относительной влажности до 98% при 25°С.



Отличие модификаций РКЗМ-1, -2, -3 и РКЗ

С 2005 г. появились три новых модификации реле РКЗ, условно обозначаемые индексами М1, M2 и M3.
Реле РКЗ модификации М1 (РКЗМ-1) сохраняет все функции ранее выпускавшихся реле при наличии ряда усовершенствований:
- питание реле РКЗМ-1 может осуществляться от сети переменного напряжения 220 В или 380 В, что позволяет использовать их в сетях с изолированной нейтралью. Источник питания реле дополнительно защищен от перенапряжений в питающей сети;
- ток, коммутируемый контактами реле РКЗМ-1, увеличен до 2.5 A (против 1.5 A);
- электронная часть реле РКЗМ-1 выполнена всего на одной микросхеме (против пяти в прежней модификации), втрое уменьшено число пассивных радиоэлементов схемы реле, установлены дублирующие приемо-передающие элементы связи. Все это позволило на порядок увеличить надежность и снизить интенсивность отказов реле в эксплуатации. По показателям надежности и безотказности реле РКЗ не имеет сопоставимых аналогов среди аналогичных изделий, выпускаемых другими предприятиями.
Реле РКЗ модификации М2 (РКЗМ-2) сохраняет все функции реле модификации М1 и оборудовано дополнительным контактом для управления устройством аварийной сигнализации.
Реле РКЗ модификации М3 (РКЗМ-3) сохраняет все функции реле модификации М1 и оборудовано дополнительно приемопередатчиком интерфейса RS-232 для двусторонней связи с удаленным устройством (компьютером и т.п.).



Технические характеристики

Реле изготавливаются пяти типономиналов: РКЗМ-25-1, РКЗМ-50-1, РКЗМ-250-1, РКЗМ-500-1, РКЗМ-900-1 соответствующих пределу контролируемых токов в амперах.

Модель Контролируемые токи, А Шаг, А
РКЗМ-25-1 2...25 0.1
РКЗМ-50-1 5...50 0.2
РКЗМ-250-1 20...250 1
РКЗМ-500-1 40...500 2
РКЗМ-900-1 80...900 4



Выбор реле РКЗМ-1 по мощности электродвигателя

Модель Рекомендуемые значения Iном, А Рекомендуемые ЭУ по мощности, кВт
РКЗМ-25-1 3...17 0,75...7,5
РКЗМ-50-1 17...40 7,5...17,5
РКЗМ-250-1 40...120 18,5...110
РКЗМ-500-1 210...420 110...220
РКЗМ-900-1 420...700 220...св. 320



Вес реле РКЗМ-1 с трансформаторами тока

Модель Вес реле, кг Диаметр трансформаторов, мм
РКЗМ-25-1, РКЗМ-50-1 0,4 21х62х20
РКЗМ-250-1 0,6 27х70х21
РКЗМ-500-1 0,9 42х90х24
РКЗМ-900-1 1,2 65х122х25

*Примечание: по индивидуальному заказу возможно исполнение трансформаторов любого типоразмера для всех моделей РКЗМ-25-1, РКЗМ-50-1, РКЗМ-250-1, РКЗМ-500-1, РКЗМ-900-1.



Комплект поставки реле РКЗМ-1

Реле контроля и защиты РКЗМ-1 с трансформаторами тока - 1шт

Паспорт на реле РКЗМ-1 - 1шт

Пульт управления ПУ-02* - 1шт

*Примечание: Пульт управления ПУ-02 входит в комплект поставки по требованию заказчика и оплачивается отдельно!



Технический паспорт реле контроля и защиты РКЗМ-1

Технический паспорт реле РКЗМ-1 скачать
