Реле РПП-2М

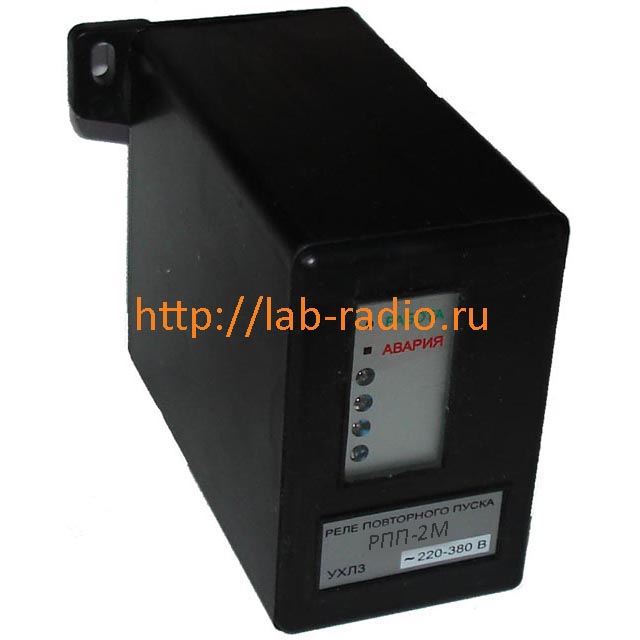

Реле повторного пуска РПП-2М

Назначение

Реле повторного пуска РПП-2М предназначено для автоматического включения (повторного пуска) низковольтных (0,4 КВ) асинхронных электродвигателей после их отключения, вызванного снижением напряжения питающей сети или полным отключением напряжения (перерывом электроснабжения).

Реле повторного пуска РПП-2М, поставляемые нашим предприятием, это инновационное решение, на рынке электротехнического оборудования.

Поставляемые, нашим предприятием, реле повторного пуска РПП-2М имеют ряд модификаций, отличающихся техническими параметрами.

Реле повторного пуска РПП-2М разрабатывались, основываясь на многолетнем производственном опыте, с учётом накопленной компетенции лучших специалистов страны в области электротехники.

Мы стараемся предоставить нашим потребителям оптимальное эффективное решение в виде современного и стабильно работающего оборудования, которое отвечает всем требованиям и стандартам, а также ожиданиям и потребностям самых взыскательных клиентов.

Описание устройства защиты

Реле РПП-2М регистрирует информацию о количестве аварийных отключений, а также нормальных отключений электродвигателя кнопкой "СТОП". Максимальное число регистрируемых отключений - 255.

Реле повторного пуска РПП-2М регистрирует дату и время до восьми последних по времени аварийных отключений и повторных пусков электродвигателя.

Реле повторного пуска РПП-2М обеспечивает выдачу команды на повторный пуск, если уровень напряжения сети превышает значение установки Umin, регулируемой в пределах от 180 до 500 В c шагом 2 В.

Реле повторного пуска РПП-2М обеспечивает выдачу команды на повторный пуск, если длительность перерыва электроснабжения не превышает значения уставки Тпэсн, регулируемой в пределах от 1 до 20 сек. c шагом 1 сек.

Реле повторного пуска РПП-2М не выдает команды на повторный пуск, если двигатель нормально отключен кнопкой "СТОП".

Реле повторного пуска РПП-2М обеспечивает задержку выдачи команды на повторный пуск после восстановления питания Тзд, регулируемую в пределах от 0 до 255 сек. c дискретностью 1с.

Номинальное коммутируемое напряжение контактов реле повторного пуска (самозапуска) -220 или 380 В.

Реле повторного пуска РПП-2М предназначено для работы совместно с пультом управления ПУ-04М (входит в комплект поставки по требованию заказчика).

Технические характеристики

Максимальный ток выходных контактов реле РПП-2М - 20 А.

Мощность, потребляемая реле РПП-2М от сети - не более 20 ВА.

Питание реле осуществляется от сети переменного тока напряжением (220 ± 22) В или (380 ± 38) В частотой (50 ± 0.5) Гц.

Масса реле РПП-2М - не более 150 г.

Габаритные размеры ДхШхВ 105х75х78мм.

Реле РПП-2М изготавливается в исполнении УХЛ категории 3 по ГОСТ 15150 и предназначено для работы при температуре окружающей среды от -40 до +40°С при относительной влажности до 98% при 25°С.

Комплект поставки реле РПП-2М

Реле контроля и защиты РПП-2М - 1шт

Паспорт на реле РПП-2М - 1шт

Пульт управления ПУ-04М* - 1шт

*Примечание: Пульт управления ПУ-04М входит в комплект поставки по требованию заказчика и оплачивается отдельно!

Технический паспорт реле повторного пуска РПП-2М

Технический паспорт реле РПП-2М скачать
