Реле контроля и защиты РКЗ-И

Реле контроля и защиты РКЗ-И

Цена
Описание

Реле контроля и защиты РКЗ-И



Назначение

Реле контроля и защиты РКЗ-И предназначено для непрерывного контроля токов в цепях питания 3-х фазных электроустановок (ЭУ) переменного тока промышленной частоты 50 Гц напряжением 220/380 В (асинхронных электродвигателей, трансформаторов и другого электрооборудования) и защитного отключения нагрузки при возникновении аварийных режимов, с целью повышения надёжности их работы и увеличения срока службы.
При косвенном подключении через трансформаторы тока реле РКЗ-И могут использоваться в линиях на любое напряжение.

Реле контроля и защиты РКЗ (РКЗ-5-И, РКЗ-25-И, РКЗ-50-И, РКЗ-250-И, РКЗ-500-И, РКЗ-900-И), поставляемые нашим предприятием, это инновационное решение, на рынке электротехнического оборудования.

Поставляемые, нашим предприятием, реле контроля и защиты РКЗ (РКЗ-5-И, РКЗ-25-И, РКЗ-50-И, РКЗ-250-И, РКЗ-500-И, РКЗ-900-И) имеют ряд модификаций, отличающихся техническими параметрами: диаметром датчиков тока, пределом контролируемых токов.

Реле контроля и защиты РКЗ (РКЗ-5-И, РКЗ-25-И, РКЗ-50-И, РКЗ-250-И, РКЗ-500-И, РКЗ-900-И) разрабатывались, основываясь на многолетнем производственном опыте, с учётом накопленной компетенции лучших специалистов страны в области электротехники.

Мы стараемся предоставить нашим потребителям оптимальное эффективное решение в виде современного и стабильно работающего оборудования, которое отвечает всем требованиям и стандартам, а также ожиданиям и потребностям самых взыскательных клиентов.



Описание устройства защиты

Реле РКЗ-И осуществляет непрерывный контроль токов в трех фазах обслуживаемой электроустановки и при выявлении аварийных режимов отключает ее. Отключение, с одновременным отображением типа аварии соответствующим ему индикатором, происходит в следующих аварийных ситуациях:

  • перегрузка по току недопустимой продолжительности – поломка или заклинивание приводных механизмов, разрушение подшипников и пр.;
  • недопустимое снижение нагрузки – поломка приводных механизмов, сухой ход насоса и т.п.;
  • при обрыве любой фазы;
  • при недопустимом дисбалансе токов;

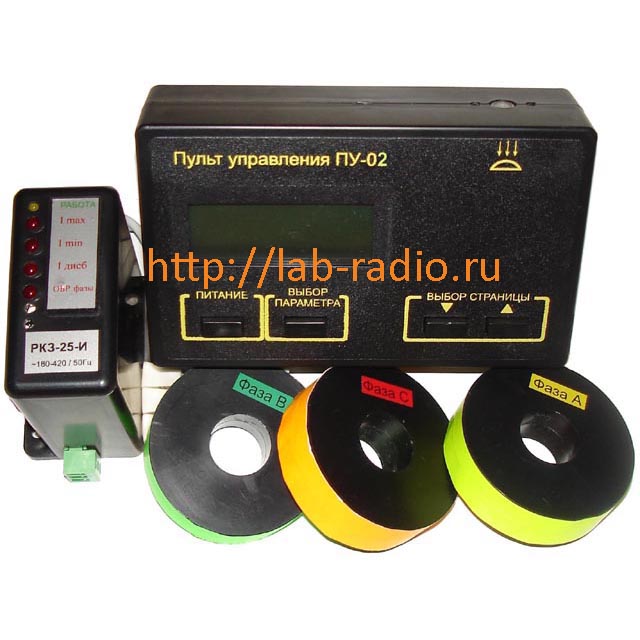

Реле контроля и защиты РКЗ-И предназначено для работы совместно с пультом управления ПУ-02 (входит в комплект поставки по требованию заказчика). Пульт индикации ПУ-02 по средствам инфракрасной связи обеспечивает дистанционное считывание информации с реле РКЗ и ее отображение на экране цифрового дисплея, а также используется для программирования реле, ввода значений уставок по перегрузке, недогрузке, небалансу токов, установки времени задержки на отключение и повторный пуск электроустановки. Один пульт ПУ-02 может работать с любым количеством реле РКЗ-И.

Реле РКЗ-И регистрирует и сохраняет в памяти значения контролируемых токов и режимных уставок на момент защитного отключения, а также сохраняет информацию о причине аварии.

Реле РКЗ-И коммутирует электрическую цепь переменного тока от 0.03 до 2 А при напряжении до 420 В и рассчитано на управление магнитными пускателями и контакторами до VI величины. Контакт работает на размыкание цепи при аварийном отключении.

Контакт аварийной сигнализации реле коммутирует электрическую цепь переменного тока до 0.1 А при напряжении 220 В и работает на замыкание цепи при аварийном отключении.

Питание реле РКЗ-И осуществляется от сети переменного тока напряжением от 180 до 420 В частотой (50 ± 0.5) Гц.

Мощность потребляемая реле РКЗ-И - не более 25 ВА.

Габаритные размеры реле - не более 84х76х53 (без датчиков тока).

Реле РКЗ-И изготавливается в исполнении УХЛ категории 3 по ГОСТ 15150 и предназначено для работы при температуре окружающей среды от -40 до +40°С при относительной влажности до 98% при 25°С.



Внешний вид реле РКЗ-И

Реле контроля и защиты РКЗ-И

1 - вывод «ПИТАНИЕ»
2 - вывод «КОНТАКТОР»
3 - вывод «НЕЙТРАЛЬ»
4 - индикатор «РАБОТА»
5 - 8 – индикаторы типа аварии:
5 – авария «Imax»
6 – авария «Imin»

7 – авария «Iдисб»
8 – авария «Обр. фазы»
9 - ИК-приемник реле 10 - ИК-излучатель реле
11, 12, 13 - трансформаторы тока
14 - клеммы контакта для аварийной сигнализации разъем Х1)



Технические характеристики

Реле изготавливаются следующих типономиналов: РКЗ-5-И, РКЗ-25-И, РКЗ-50-И, РКЗ-250-И, РКЗ-500-И, РКЗ-900-И соответствующих пределу контролируемых токов в амперах.

Модель Контролируемые токи, А Шаг, А
РКЗ-5-И 0.4...5 0.02
РКЗ-25-И 2...25 0.1
РКЗ-50-И 5...50 0.2
РКЗ-250-И 20...250 1
РКЗ-500-И 40...500 2
РКЗ-900-И 80...900 4



Выбор реле РКЗ-И по мощности электродвигателя

Модель Рекомендуемые значения Iном, А Рекомендуемые ЭУ по мощности, кВт
РКЗ-5-И до 4 0,75...3,7
РКЗ-25-И 3...17 0,75...7,5
РКЗ-50-И 17...40 7,5...17,5
РКЗ-250-И 40...120 18,5...110
РКЗ-500-И 210...420 110...220
РКЗ-900-И 420...700 220...св. 320



Вес реле РКЗ-И с трансформаторами тока

Модель Вес реле, кг Диаметр трансформаторов, мм
РКЗ-25-И, РКЗ-50-И 0,4 21х62х20
РКЗ-250-И 0,6 27х70х21
РКЗ-500-И 0,9 42х90х24
РКЗ-900-И 1,2 65х122х25

*Примечание: по индивидуальному заказу возможно исполнение трансформаторов любого типоразмера для всех моделей РКЗ-5-И, РКЗ-25-И, РКЗ-50-И, РКЗ-250-И, РКЗ-500-И, РКЗ-900-И.



Комплект поставки реле РКЗ

Реле контроля и защиты РКЗ-И с трансформаторами тока - 1шт

Паспорт на реле РКЗ-И - 1шт

Пульт управления ПУ-02* - 1шт

*Примечание: Пульт управления ПУ-02 входит в комплект поставки по требованию заказчика и оплачивается отдельно!



Технический паспорт реле РКЗ-И

Технический паспорт реле РКЗ-И скачать
