Поисковый комплект ПК-5

Цена 480000 Р.

Описание

Поисковый комплект ПК-5

Назначение

Поисковый комплект ПК-5 предназначен для использования в трубопроводном транспорте, в частности в нефтяной и газовой промышленности и применяется для сопровождения внутритрубных объектов: очистных устройств, скребков, разделителей, дефектоскопов (далее по тексту ВТО) при проведении работ по очистке и дефектоскопии нефте-газопроводов, а также для поиска ВТО, в случае его нештатной остановки на трассе трубопровода.

Описание устройства

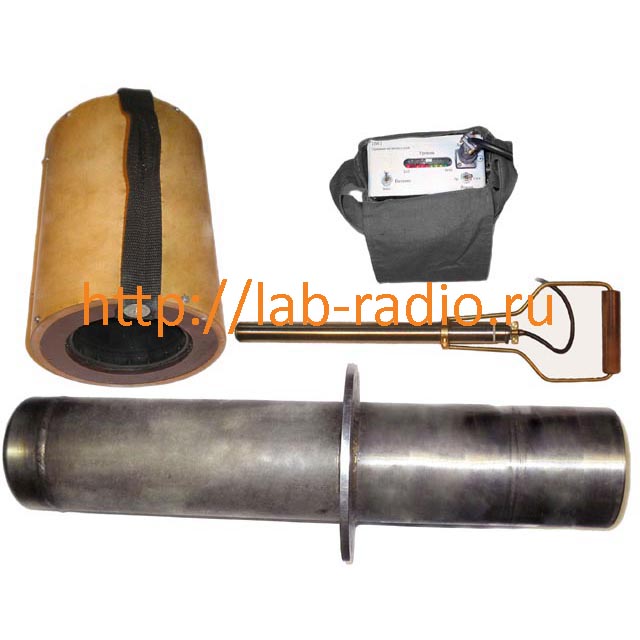

Поисковый комплект ПК-5 состоит из Сигнализатора местоположения магнитного СММ-3 (ТУ 3791-006-53089075-06), далее по тексту сигнализатор СММ-3 и двух приемников магнитного поля ПМ-2 (ТУ 3791-011-53089075-07), далее по тексту приемник ПМ-2.

Сигнализатор СММ-3 излучает переменное низкочастотное электромагнитное поле с частотой 22±1 Гц. и предназначен для монтажа непосредственно на ВТО.

Приемник магнитного поля ПМ-2 предназначен для регистрации переменного электромагнитного поля излучаемого сигнализатором СММ-3.

Приемник ПМ-2 имеет световую и звуковую сигнализацию уровня сигнала.

Сигнализатор СММ-3 представляет собой герметичную, цилиндрическую оболочку выполненную из стали, в полости которой смонтированы излучатель переменного низкочастотного электромагнитного поля частотой 22±1 Гц и аккумуляторная батарея. Сигнализатор СММ-3 может монтироваться на ВТО со стороны его задней манжеты и крепится к центральной несущей конструкции с помощью фланца. При малых диаметрах трубопровода сигнализатор может присоединяться к ВТО гибкой сцепкой как отдельный элемент.

ВТО, оборудованный сигнализатором СММ-3, при вхождении в зону чувствительности приемника магнитного поля ПМ-2, вызывает его срабатывание, так как последний оснащен приёмным регистрирующим каналом, настроенным на переменное электромагнитное поле частотой 22±1 Гц.

Заряд аккумуляторной батареи сигнализатора не требует вскрытия оболочки. Контроль за состоянием аккумуляторной батареи и управление процессом зарядки осуществляется автоматически.

Устройство и принцип работы

Переносной приемник переменного магнитного поля ПМ-2 предназначен для регистрации излучения и сигнализации уровня переменного электромагнитного поля сигнализатора СММ-3. Приемник ПМ-2 имеет как световую, так и звуковую сигнализацию уровня сигнала.

Приемник может работать в двух режимах – режиме сигнализатора прохождения ВТО и режиме поиска остановившегося ВТО. При работе приемника в режиме сигнализатора, приемник кладется на осевую вдоль трассы трубопровода и при фиксации ВТО происходит удержание световой и звуковой индикации до перехода в режим «Пр.» или отключения питания. В режиме поиска остановившегося ВТО оператор с приёмником, продвигаясь по обваловке вдоль трассы трубопровода, локализует ВТО по показаниям звуковой и световой сигнализации.

Особености

Заряд аккумулятора сигнализатора не требует вскрытия оболочки. Контроль за состоянием аккумулятора и управление процессом зарядки осуществляется автоматически.

Заряд аккумулятора сигнализатора СММ-3 может проводиться непосредственно на сигнализаторе, установленном на ВТО, когда запасовка ВТО отложена на несколько суток с момента начала работ.

Конструкция

Зарядное устройство выполнено в виде полого цилиндра, который в рабочем состоянии одевается на сигнализатор.

Технические характеристики поискового комплекта ПК-5:сигнализатор СММ-3

Технические характеристики	Значение
Режим работы	Непрерывный
Время непрерывной работы при температуре +20 °С не менее, ч	250
Время непрерывной работы при температуре –30 °С не менее, ч	170
Частота излучаемого магнитного поля, Гц	22
Напряжение питания, В	9...10,8
Период следования посылок, с	1,5
Число периодов в посылке	15
Время полного заряда аккумуляторной батареи, час	16
Масса сигнализатора, кг	15
Габаритные размеры блока датчика, мм	90x560
Толщина стенки трубопровода, не более мм	20

Технические характеристикипоискового комплекта ПК-5:приемник ПМ-2

Технические характеристики	Значение
Режим работы	Непрерывный
Время непрерывной работы при температуре +20 °С не менее, ч	60
Точность определения источника излучения, м	±1
Рабочая частота приемника, Гц	22
Индикация	Светодиодная, звуковая
Электропитание от встроенной аккумуляторной батареи, В	12
Время полного заряда аккумуляторной батареи, час	3
Масса, в собранном виде, не более, кг	3,5
Габаритные размеры блока датчика, мм	150х80x120

Комплект поставки

В комплект поставки поискового комплекта ПК-5 входят:
Сигнализатор местоположения магнитный СММ-3 - 1 шт;
Приемник магнитного поля ПМ-2 - 1 шт;
Техническое описание и инструкция по эксплуатации - 1 шт;
Паспорт - 1 - 1 шт;
Укладочный ящик - 1 шт.

Технический паспорт на поисковый комплект ПК-5

Технический паспорт на поисковый комплект ПК-5 скачать
