Сигнализатор МДПС-3

Цена 156000 Р.

Описание

Сигнализатор прохождения очистного устройства МДПС-3

Назначение

Сигнализатор прохождения очистного устройства МДПС-3, предназначен для установления факта прохождения внутритрубным объектом (очистным устройством, разделителем, снарядом дефектоскопом) реперной точки на газо-нефтепроводе.

Сигнализатор прохождения очистного устройства МДПС-3, поставляемый нашим предприятием, это инновационное решение, на рынке электротехнического оборудования.

Поставляемые, нашим предприятием, сигнализаторы прохождения очистного устройства МДПС-3 имеют ряд модификаций, отличающихся техническими параметрами, вариантами крепления на тело трубы и монтажа.

Сигнализаторы прохождения очистного устройства МДПС-3 разрабатывались, основываясь на многолетнем производственном опыте, с учётом накопленной компетенции лучших специалистов страны в области электротехники.

Мы стараемся предоставить нашим потребителям оптимальное эффективное решение в виде современного и стабильно работающего оборудования, которое отвечает всем требованиям и стандартам, а также ожиданиям и потребностям самых взыскательных клиентов.

Описание устройства

Сигнализатор МДПС-3 имеет два независимых канала регистрации ВТО. Принцип работы одного из них основан на приеме и регистрации возмущений магнитного поля, создаваемых движущимся внутритрубным объектом. Второй канал осуществляет прием и регистрацию переменного низкочастотного магнитного поля (22Гц), создаваемого внутритрубным объектом, оснащенным трансмиттером (излучателем)

Прост при установке. Датчик сигнализатора МДПС-3 монтируется на тело трубы при помощи магнитных прижимов без нарушения целостности изоляции. Сигнализатор МДПС-3 работает как в составе АСУ трубопроводного транспорта, так и автономно. Не требует наличия какого-либо излучателя на внутритрубном объекте.

Сигнализатор прохождения очистного устройства МДПС-3

Датчик сигнализатора МДПС-3 имеет взрывозащищенное исполнение с маркировкой взрывозащиты 1ExdIIАТЗХ и может применяться в соответствии с ГОСТ 51330.13, ГОСТ Р 52350.14, гл. 7.3 ПУЭ во взрывоопасных зонах помещений и наружных установок, в которых возможно образование взрывоопасных смесей категорий II А, групп Tl, T2, ТЗ по классификации ГОСТ Р 51330.11.

Корпус датчика сигнализатора МДПС-3 выполнен из нержавеющей стали и обеспечивает степень защиты от внешних воздействий IP68.

Принцип работы

Принцип работы сигнализатора основан на приеме и регистрации датчиком мгновенных флуктуаций магнитного поля возникающих при движении внутритрубного объекта (ВТО) по трубопроводу в месте его прохождения. В момент прохождения ВТО места установки датчика сигнализатора, последний формирует соответствующий сигнал в линию, соединяющую датчик с блоком питания и регистрации, а блок питания и регистрации формирует в линию АСУ ТП сигнал, фиксирующие факт прохождения ВТО.

Одновременно датчик сигнализатора осуществляет прием и регистрацию переменного магнитного поля частотой 22±1 Гц, что дает дополнительную возможность фиксировать прохождение ВТО, оснащенного излучателем переменного магнитного поля.

Датчики исполнения ИПЦЭ418128.002-01, ИПЦЭ418128.002-01Т, ИПЦЭ418128.002-02, ИПЦЭ418128.002-02Т, ИПЦЭ418128.002-04, ИПЦЭ418128.002-04Т дополнительно оснащены приемным акустическим каналом, что позволяет фиксировать ВТО по ультразвуковому акустическому сигналу, возникающему при прохождении снаряда у которого отсутствуют металлические части (например полиуретановые).

Особености

Прост при установке. Датчик сигнализатора монтируется на тело трубы при помощи магнитных прижимов без нарушения целостности изоляции. Сигнализатор работает как в составе АСУ трубопроводного транспорта, так и автономно. Не требует наличия какого-либо излучателя на внутритрубном объекте.

Конструкция

Датчик сигнализатора выпускается согласно ТУ 3791-002-53089075-00, и соответствует ТР ТС 012/2011, ГОСТ 30852.0-2002 (МЭК 60079-0:1998), ГОСТ 30852.1-2002 (МЭК 60079-1:1998), ГОСТ 30852.13-2002 (МЭК 60079-14:1996), а также комплекту технической документации, согласованной с органом по сертификации.

Датчик сигнализатора МДПС-3 имеет уровень взрывозащиты «взрывобезопасное электрооборудование», маркировку взрывозащиты 1ExdIIСТЗ или 1ExdIIСТЗХ и могут применяться во взрывоопасных зонах помещений и наружных установок, в которых возможно образование взрывоопасных смесей категории ІІА, ІІВ, ІІС, групп Т1, Т2, Т3 по классификации ГОСТ 30852.11-2002 (МЭК 60079-12:1978), ГОСТ 30852.5-2002 (МЭК 60079-4:1975), в соответствии с ГОСТ 30852.13‑2002 (МЭК 60079-14:1996) и руководства по эксплуатации при обязательном выполнении особых условий безопасной эксплуатации.

Корпус датчика сигнализатора выполнен из нержавеющей стали и обеспечивает степень защиты от внешних воздействий IP68.

Исполнение

Датчик сигнализатора МДПС-3 выпускается в следующих исполнениях:

Исполнение	Конструктивные собенности
ИПЦЭ418128.002	Монтаж на тело трубы. Горизонтальная установка датчика. В коверах или на открытых участках. Крепление при помощи магнитного прижима. Максимальный диаметр линейного кабеля до 20 мм.
ИПЦЭ418128.002Т	Имеет интерфейс «Токовая петля 4-20 мА». Монтаж на тело трубы. Горизонтальная установка датчика. В коверах или на открытых участках. Крепление при помощи магнитного прижима. Максимальный диаметр линейного кабеля до 20 мм.
ИПЦЭ418128.002-01 ИПЦЭ418128.002-04	С акустическим каналом!!! Монтаж на тело трубы. Горизонтальная установка датчика. Возможность последующей засыпки грунтом. Крепление при помощи хомута-стяжки. Максимальный диаметр линейного кабеля до 14 мм (ИПЦЭ418128.002-01). Максимальный диаметр линейного кабеля от 14 до 20 мм (ИПЦЭ418128.002-04).
ИПЦЭ418128.002-01T ИПЦЭ418128.002-04T	Имеет интерфейс «Токовая петля 4-20 мА». С акустическим каналом!!! Монтаж на тело трубы. Горизонтальная установка датчика. Возможность последующей засыпки грунтом. Крепление при помощи хомута-стяжки. Максимальный диаметр линейного кабеля до 14 мм (ИПЦЭ418128.002-01T). Максимальный диаметр линейного кабеля от 14 до 20 мм (ИПЦЭ418128.002-04T).
ИПЦЭ418128.002-02	С акустическим каналом!!! Монтаж на тело трубы. Горизонтальная установка датчика. В коверах или на открытых участках. Крепление при помощи магнитного прижима. Максимальный диаметр линейного кабеля до 20 мм.
ИПЦЭ418128.002-02Т	Имеет интерфейс «Токовая петля 4-20 мА». С акустическим каналом!!! Монтаж на тело трубы. Горизонтальная установка датчика. В коверах или на открытых участках. Крепление при помощи магнитного прижима. Максимальный диаметр линейного кабеля до 20 мм.
ИПЦЭ418128.002-03	Датчик не требует непосредственного контакта с телом трубы! Вертикальная установка датчика. Возможность последующей засыпки грунтом. НЕ ДОПУСКАЕТСЯ использование магнитов при монтаже датчика! Максимальный диаметр линейного кабеля до 14 мм.

Технические характеристики

Сигнализатор МДПС-3 имеет два независимых канала регистрации СОД.

Принцип работы первого канала основан на одновременном приеме и регистрации ультразвуковых колебаний и возмущений магнитного поля, создаваемых движущимся объектом СОД.
Второй канал осуществляет прием и регистрацию переменного низкочастотного магнитного поля (22Гц), создаваемого объектом СОД, оснащенным трансмиттером (излучателем).

Имеет повышенную помехозащищенность по отношению к сигнализаторам, детектирующим объект СОД только по акустическому шуму.

Блок питания и регистрации сигнализатора БПР-2 или БПР-3 монтируется в блок - боксе. Степень защиты от внешних воздействий IP20 .Рабочая температура - 20 °С ÷ +50 °С.

Сигнализатор МДПС-3 работает как в составе АСУ трубопроводного транспорта, так и автономно.

Технические характеристики	Значение
Регистрирует объекты СОД, при скорости их движения, км/ч	1-20
Точность определения момента прохождения объекта СОД, с	3
Рабочее напряжение, В	15
Масса комплекта, кг	3
Габаритные размеры блока датчика, мм	32x546

Условия эксплуатации

Параметр	Значение
Степень защиты от внешних воздействий	IP 20 по ГОСТ 14254-96
Взрывозащищенное исполнение с маркировкой взрывозащиты	1ExdIIАТЗХ
Температура окружающей среды	от -50ºС до +50ºС
Тип климатического исполнения	У1

Комплект поставки

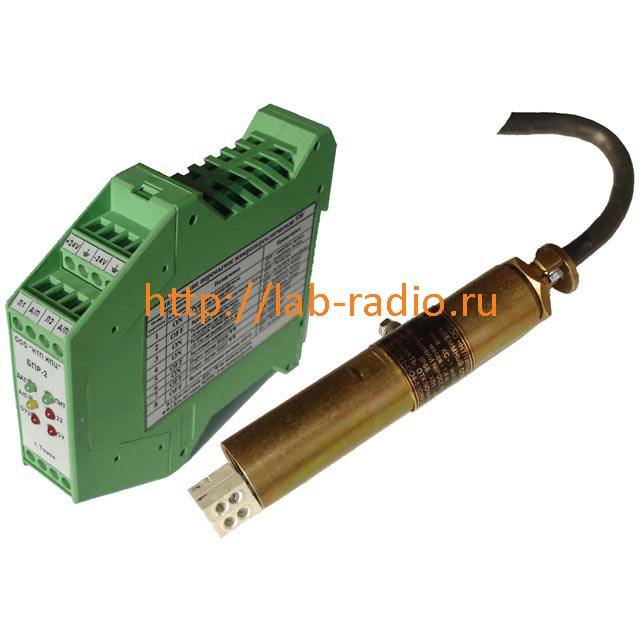

В комплект поставки сигнализатора прохождения очистного устройства МДПС-3 входят:
Датчик сигнализатора исполнения ИПЦЭ418128.002, соединённый 3-х метровым кабелем с клеммным соединителем КС-1 - 1 шт;
*Блок питания и регистрации сигнализатора БПР2 - 1 шт;
Магнитный прижим МП-4 - 1 шт;
Техническое описание и инструкция по эксплуатации - 1 шт;
*Примечание: При заказе нужно указывать БПР-2 (24В).

Технический паспорт на сигнализатор МДПС-3

Технический паспорт на сигнализатор МДПС-3 скачать
