Светосигнальный прибор ЭСППН-140

Цена 9960 Р.

Описание

Светосигнальный прибор ЭСППН-140

Назначение

Электрический светосигнальный полупроводниковый прибор направленного действия ЭСППН-140 применяется в качестве береговых навигационных знаков судоходной обстановки – в створных огнях. В качестве излучающего элемента вместо ламп накаливания используются полупроводниковые лампы типа ЛПРК, ЛПРЖ, ЛПРЛ, ЛПРБ с цоколем B15s/18.

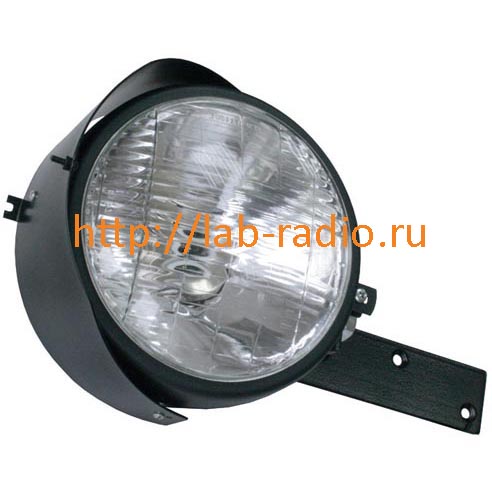

ЭСППН-140 состоит из фары и кронштейна для крепления фонаря на столбе. Корпус фары может поворачиваться по азимуту и углу места для установки оси пучка света вдоль створной линии. Фара состоит из корпуса и съемного металлического отражателя с рассеивающим защитным стеклом. В отражателе установлен патрон для лампы, соединенный с платой фотоавтомата, закреплённой в корпусе фары. Датчик освещённости фотоавтомата крепится в отверстие боковой поверхности фары.

Технические характеристики

Номинальное напряжение питания	2,6 В; 5,2 В (в зависимости от типа используемой лампы)
Диапазон освещённости фотодатчика, при которой происходит включение и выключение створного огня	40–100 лк
Режим горения огня	2000 В
Максимально допустимая температура перехода активного элемента светодиода	постоянный или проблесковый
Временные параметры проблескового режима(горение огня \ период)	0,6–0,9 с \ 3,0–4,0 с
Угол рассеяния приборов	5°–12°
Потребляемый ток (ток покоя)*	не более 2 мА
Коммутируемый ток**	не более 300 мА
Степень защиты оболочки прибора	IP54
Средняя наработка на отказ	не менее 30 000 ч
Средний срок службы прибора	не менее 10 лет
Рабочий диапазон температур	от –15 °С до +40 °С
Масса прибора	не более 2,3 кг
Гарантийный срок	2 года

Светотехнические характеристики прибора с полупроводниковыми лампами

Тип лампы	Цвет огня	Сила света	Угол рассеяния	Дальность видимости огня при τ_атм =" 0,7
ЛПРК01	красный	≥ 130 кд	6–12°	≥ 4,5
ЛПРК02	красный	≥ 150 кд	5–12°	≥ 4,8
ЛПРК05	красный	≥ 40 кд	4–12°	≥ 3,2
ЛПРЖ01	желтый	≥ 160 кд	6–12°	≥ 4,6
ЛПРЖ02	желтый	≥ 180 кд	5–12°	≥ 4,2
ЛПРЖ05	желтый	≥ 40 кд	4–12°	≥ 3,1

Основные преимущества электрического светосигнального полупроводникового прибора направленного действия ЭСППН-140

Малое энергопотребление.
Отличная цветопередача.
Устойчивость к внешним воздействиям.
Экологическая безопасность.
Пожаробезопасность.
Соответствие стандартам по ЭМС.
Срок службы не менее 10 лет.
Отсутствие световых пульсаций
Гарантия 3 года.

Технический паспорт на светосигнальный прибор ЭСППН-140

Технический паспорт на светосигнальный прибор ЭСППН-140 скачать
