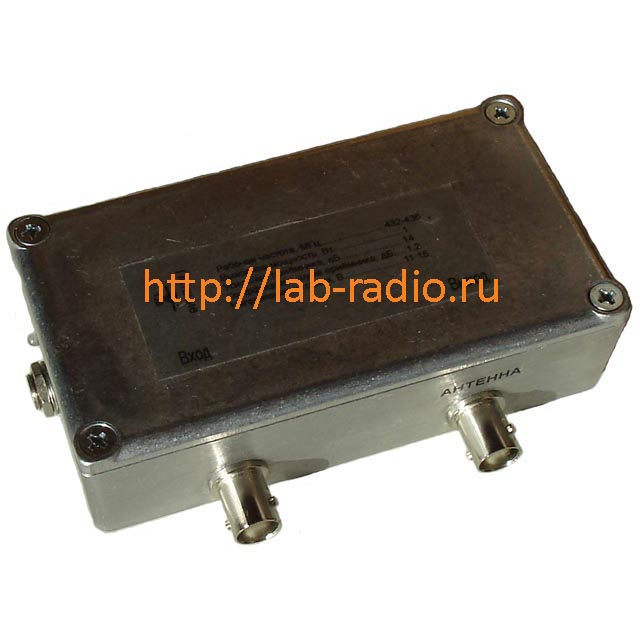

Усилитель 144-173МГц Вектор-144-20

Усилитель 144-173МГц Вектор-144-20

Цена 36000 Р.
Описание

Усилитель 144-173МГц Вектор-144-20

Первая цифра в названии - частотный диапазон 144-173МГц, вторая цифра - мощность 20Вт.

Усилитель Вектор-144-20 предназначен для улучшения качества связи и увеличения радиуса действия радиостанций диапазона 144 МГц. Подантенный усилитель Вектор-144-20, характеризующийся минимальным усилением шумов. Основное преимущество перед "нижними" (базовыми) моделями - это компенсация потерь кабеля, как на передачу, так и на прием. Применение "нижнего" усилителя не эффективно, из-за потерь в кабеле. Для компенсации затухания сигнала в кабеле, улучшения качества и дальности связи (соотношения сигнал/шум), применяются только "верхние" антенные приёмо-передающие усилители.

Использование усилителей Вектор-144-20 позволяет увеличивать дальность связи до 80 километров (в зависимости от условий местности и высоты подвеса антенны). Из-за большой мощности усилителя работа с самодельными или ненастроенными фирменными антеннами невозможна. Для получения максимального эффекта по дальности и качеству связи усилитель Вектор-144-20 монтируется как можно ближе к антенне, обязательно разъёмами вниз. Используйте только фирменные антенны, поставляемые в комплекте или проверенные специалистом аналоги, в том числе направленные, с КСВ не хуже 1,5. При КСВ антенны более 2 отражённый сигнал передатчика полностью забьет прием. Вместо увеличения, дальность связи упадет. Кабель между усилителем и антенной должен быть высокого качества, с минимальными потерями на рабочих частотах, с волновым сопротивлением 50 Ом.

Конструктивно усилитель 144-173МГц Вектор-144-20 выполнен с крепежом на DIN рейку, что облегчает установку в приборные шкафы с остальным оборудованием. Усилители 144-173МГц Вектор-144-20 не требуют обслуживания в процессе эксплуатации. Отличительной особенностью усилителя 144-173МГц Вектор-144-20 от других усилителей подобного типа заключается в том, что переключение «приём/передача» в усилителе 144-173МГц Вектор-144-20 происходит с помощью мощных высокоскоростных pin-диодов, а не за счёт реле, которые не успевают за модемом переключаться со скоростями 1-10 мкС., в результате чего модемы «не видят» друг друга. Кроме этого, усилители допускают временный разрыв соединения с антенной, выдерживают кратковременное замыкание выхода (до 10 секунд), выполнены во влагостойком антикоррозийном корпусе.

Усилитель 144-173МГц Вектор-144-20 верхнего исполнения имеет в своем составе инжектор - устройство, предназначенное для электропитания постоянным стабилизированным напряжением по кабелю снижения удаленно расположенного усилителя рядом с антенной. Соответственно в таком исполнении негерметичный разъем питания находится на инжекторе, который в свою очередь находится в помещении и не подвержен климатическим воздействиям, а усилитель имеет два герметичных разъема. Такой вариант более предпочтителен, т.к. мощность не затухает в длинном кабеле снижения от усилителя до антенны, а непосредственно практически без потерь поступает в антенну!



Технические характеристики
Диапазон рабочих частот, МГц 144-173
Коэффициент усиления приемника, дБ 13
Коэффициент шума приемника (не более), дБ 1.9
Выходная мощность, Вт 20 (при Рвх>0,22 Вт и Uип=24 В)
Максимальная мощность входного сигнала 100 мВт
Минимальная мощность входного сигнала 10 мВт
Время переключения  прием-передача, мкс 5
Напряжение питания, В 24
Входное и выходное сопротивления, Ом 50
Ток потребления в режиме передачи, А 3
Ток потребления в режиме приема, мА 500
Разъемы TNC, BNC, SMA
Вес, гр 500
Рабочие температуры, °C -45...+50

Выбор усилителя 144-173МГц

Основной причиной недостаточной дальности и качества связи является пересечённый рельеф местности, сложная городская застройка, а также затухание приёмного и передающего сигнала в коаксиальном кабеле от базы к антенне. Даже в относительно хорошем кабеле RG-58х длиной 15м затухание составляет 50%, а длиной 30м – 75% энергии передаваемого и принимаемого сигнала. С другой стороны известно, что для увеличения дальности и качества связи необходимо поднимать антенну как можно выше, и, следовательно, придётся удлинять кабель. Применение «нижнего» усилителя (у «базы») неэффективно, т. к. даже мощный, усиленный сигнал, пока дойдёт по кабелю до антенны – ослабеет в несколько раз, и от 10 ... 20 Вт от усилителя к антенне попадёт 2 ... 4 Вт. Для компенсации затухания сигнала в кабеле, улучшения качества и дальности связи (соотношения сигнал/шум), облегчения работы трубки применяются только «верхние» антенные приёмо-передающие усилители.

Важно знать

Применение усилителей мощности не всегда решает проблему дальности и качества связи. Затраты на приобретение усилителей мощности оправданы только тогда, когда исчерпаны другие грамотные технические решения, а именно:

- Правильно выбран тип антенны в зависимости от задачи по обеспечению связи (круговая – коллинеарная…, направленная – логопериодическая или сфазированная решётка).

- Качество настройки антенн соответствует заявленным на них характеристикам (КСВ<1,2 ... 1,5).

- Высота установки антенн максимальна и выполнены требования по грамотному монтажу, выбору поляризации, электромагнитной совместимости с другими приёмо – передающими устройствами.

- Выбран кабель лучшего качества по минимальным потерям сигнала на рабочих частотах без сростков, передавливаний и повреждений оболочки типа RG-8X-DS или лучше.

- Длина кабеля минимальна при максимальной высоте установки антенны (лучше РТ установить ближе к антенне, а не наоборот). Потери сигнала в длинном кабеле резко снижают эффект от подъёма антенны.

Игнорирование этих требований приведёт вас к разочарованию от покупки усилителя мощности. Бесполезно усиливать передаваемый сигнал, если плохая или ненастроенная антенна, или нет условий оптимального распространения сигнала от базы к трубке и обратно. При соблюдении данных рекомендаций (есть условия дальнего распространения, есть хорошая и проверенная антенна, но не хватает энергии сигнала в нужном направлении) приёмо – передающий (двухсторонний) усилитель верхнего размещения даёт существенные результаты. Причём, чем ближе он расположен к антенне, тем значительнее эффект.

Правила установки и монтажа усилителя 144-173МГц

Усилитель мощности 144-173МГц монтируется на металлической мачте (уголок, труба, швеллер.…) разъёмами вниз, с северной стороны мачты, с помощью металлических хомутов. Гайки, хомуты, и винты смазываются не высыхающей смазкой во избежание коррозии и возможности ремонта (демонтажа) усилителя мощности. Нельзя обматывать усилитель мощности скотчем, изолентой, т. к. это ухудшает теплообмен и приводит к перегреву усилителя мощности и выходу его из строя. Целесообразно сделать над цсилителем мощности козырёк из куска жести, резины, пластмассовой бутылки. После проверки работоспособности 144-173МГц усилителя, тщательно загерметизируйте кабельные разъёмы, например, автомобильным герметиком.

Разработка по вашему техническому заданию

Возможна разработка и производство антенн и усилителей всевозможных частотных диапазонов по вашему техническому заданию. Специалистами нашей организации наработан богатый опыт в области производства СВЧ устройств фильтров, малошумящих усилителей, делителей мощности в диапазоне частот от 10 до 18000 МГц для наземной и бортовой аппаратуры, включая системы мобильной связи, системы передачи данных, для научных исследований и т.д.

На нашем сайте представлен далеко не полный перечень оборудования, которое нам приходилось изготавливать по индивидуальному заказу. Если Вы чего-то не нашли на сайте, присылайте техническое описание изделия, которое вам нужно, мы Вам обязательно поможем!
