Усилитель 433МГц Вектор-433-4

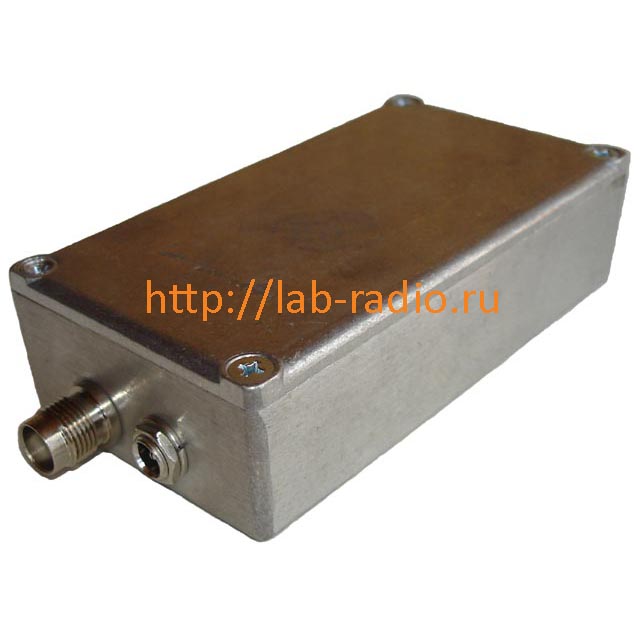

Усилитель 433 МГц Вектор-433-4.

Первая цифра в названии - частота 433МГц, вторая цифра - мощность 4Вт.

Усилитель 433 МГц Вектор-433-4 предназначен для работы с радиостанциями, радиомодемами и другими устройствами, работающими в диапазоне 433 МГц. Это могут быть радиомодемы, радиостанции, охранные сигнализации такие как Альтоника, РИФ РИНГ, РИФ СТРИНГ-202, Стрелец, Астра и другие устройства.
При помощи усилителя 433МГц Вы можете компенсировать потери в кабеле снижения, увеличить дальность связи и повысить её качество.
Усилитель 433 МГц содержит в своём составе встроенный стабилизатор напряжения 6 В и устройство защиты от переполюсовки.
Возможно изготовление усилителей как верхнего (усилитель 433 МГц расположен как можно ближе к антенне) так и нижнего (от антенны идет кабель снижения до усилителя 433 МГц) исполнения. Для получения максимального эффекта по дальности и качеству связи выгоднее использование усилителя верхнего исполнения.

Усилитель 433МГц Вектор-433-4 верхнего исполнения имеет в своем составе инжектор - устройство, предназначенное для электропитания постоянным стабилизированным напряжением по кабелю снижения удаленно расположенного усилителя рядом с антенной. Соответственно в таком исполнении негерметичный разъем питания находится на инжекторе, который в свою очередь находится в помещении и не подвержен климатическим воздействиям, а усилитель имеет два герметичных разъема. Такой вариант более предпочтителен, т.к. мощность не затухает в длинном кабеле снижения от усилителя до антенны, а непосредственно практически без потерь поступает в антенну!

Усилители 433МГц серии  "Вектор", производимые и предлагаемые ООО «Лаборатория радиосвязи», это инновационное решение, на рынке оборудования для радиосвязи.

Производимые, нашим предприятием, усилители диапазона 433МГц имеют ряд модификаций, отличающихся техническими параметрами, мощностью выдаваемого сигнала, вариантами изготовления как верхнего с инжектором (усилитель 433 МГц расположен как можно ближе к антенне) так и нижнего без инжектора (от антенны идет кабель снижения до усилителя 433 МГц) исполнения, а так же различными типами разъемов.

Усилители 433МГц разрабатывались, основываясь на многолетнем производственном опыте нашего предприятия, с учётом накопленной компетенции лучших специалистов страны в области радиоэлектронной техники.

Правила установки и монтажа усилителя 433МГц

Усилитель мощности 433МГц монтируется на металлической мачте (уголок, труба, швеллер.…) разъёмами вниз, с северной стороны мачты, с помощью металлических хомутов. Гайки, хомуты, и винты смазываются не высыхающей смазкой во избежание коррозии и возможности ремонта (демонтажа) усилителя мощности. Нельзя обматывать усилитель мощности скотчем, изолентой, т. к. это ухудшает теплообмен и приводит к перегреву усилителя мощности и выходу его из строя. Целесообразно сделать над усилителем мощности козырёк из куска жести, резины, пластмассовой бутылки. После проверки работоспособности усилитель мощности 433 МГц, тщательно загерметизируйте кабельные разъёмы, например, автомобильным герметиком.

Для обеспечения безопасности при эксплуатации усилителей мощности 433МГц серии «Вектор» запрещается:

Вскрывать усилитель 433МГц Вектор-433-4. Самостоятельно производить любые действия, которые могут привести к повреждению электронных компонентов, размещённых в корпусе устройства;

Подавать питание на усилитель без подключенной антенны;

Производить любые работы с усилителем 433МГц Вектор-433-4 при включенном напряжении;

Эксплуатировать усилитель 433МГц Вектор-433-4 с повреждённой изоляцией питающих проводников;

При монтаже и эксплуатации усилителей мощности 433МГц серии «Вектор» необходимо руководствоваться правилами монтажа электроустановок (ПМЭ).

Возможна разработка и производство антенн и усилителей всевозможных частотных диапазонов по вашему техническому заданию. Специалистами нашей организации наработан богатый опыт в области производства СВЧ устройств фильтров, малошумящих усилителей, делителей мощности в диапазоне частот от 10 до 18000 МГц для наземной и бортовой аппаратуры, включая системы мобильной связи, системы передачи данных, для научных исследований и т.д.

На нашем сайте представлен далеко не полный перечень оборудования, которое нам приходилось изготавливать по индивидуальному заказу. Если Вы чего-то не нашли на сайте, присылайте техническое описание изделия, которое вам нужно, мы Вам обязательно поможем!

Технический паспорт на Усилитель 433 МГц Вектор-433-4

Технический паспорт на Усилитель мощности 433 МГц Вектор-433-4 скачать
