Усилитель 433МГц Вектор-433-2

Цена 33000 Р.
блок питания
Описание

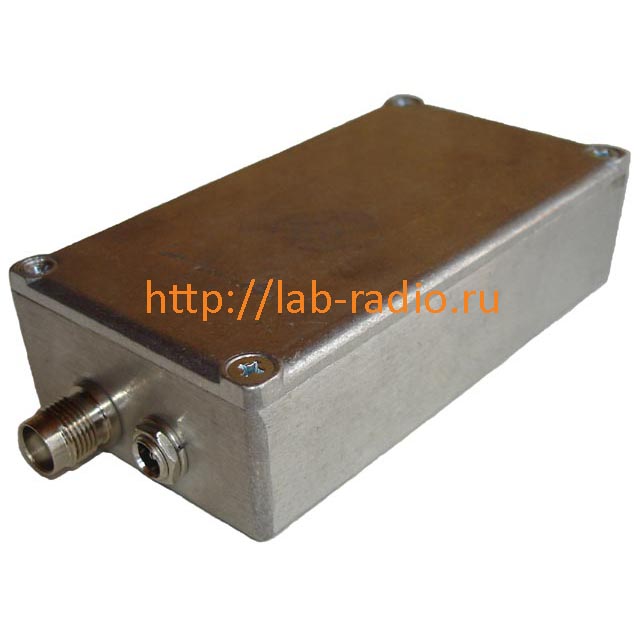

Усилитель 433 МГц Вектор-433-2.

Первая цифра в названии - частота 433МГц, вторая цифра - мощность 2Вт.

Усилитель 433 МГц Вектор-433-2 предназначен для работы с радиостанциями, радиомодемами и другими устройствами, работающими в диапазоне 433 МГц. Это могут быть радиомодемы, радиостанции, охранные сигнализации такие как Альтоника, РИФ РИНГ, РИФ СТРИНГ-202, Стрелец, Астра и другие устройства.
При помощи усилителя 433МГц Вы можете компенсировать потери в кабеле снижения, увеличить дальность связи и повысить её качество.
Усилитель 433 МГц содержит в своём составе встроенный стабилизатор напряжения 6 В и устройство защиты от переполюсовки.
Возможно изготовление усилителей как верхнего (усилитель 433 МГц расположен как можно ближе к антенне) так и нижнего (от антенны идет кабель снижения до усилителя 433 МГц) исполнения. Для получения максимального эффекта по дальности и качеству связи выгоднее использование усилителя верхнего исполнения.

Усилитель 433МГц Вектор-433-2 верхнего исполнения имеет в своем составе инжектор - устройство, предназначенное для электропитания постоянным стабилизированным напряжением по кабелю снижения удаленно расположенного усилителя рядом с антенной. Соответственно в таком исполнении негерметичный разъем питания находится на инжекторе, который в свою очередь находится в помещении и не подвержен климатическим воздействиям, а усилитель имеет два герметичных разъема. Такой вариант более предпочтителен, т.к. мощность не затухает в длинном кабеле снижения от усилителя до антенны, а непосредственно практически без потерь поступает в антенну!

Технические характеристики
Диапазон рабочих частот, МГц 433
Коэффициент усиления приемника, дБ 12
Коэффициент шума приемника (не более), дБ 1.8
Выходная мощность, Вт 2
Максимальная мощность входного сигнала 100 мВт
Минимальная мощность входного сигнала 10 мВт
Время переключения  прием-передача, мкс 5
Напряжение питания, В 12-15
Входное и выходное сопротивления, Ом 50
Ток потребления в режиме передачи, мА 480
Ток потребления в режиме приема, мА 100
Разъемы TNC, BNC, SMA
Вес, гр 500
Рабочие температуры, °C -45...+50
Грозозащита ДА



Правила установки и монтажа усилителя 433МГц

Усилитель мощности 433МГц монтируется на металлической мачте (уголок, труба, швеллер.…) разъёмами вниз, с северной стороны мачты, с помощью металлических хомутов. Гайки, хомуты, и винты смазываются не высыхающей смазкой во избежание коррозии и возможности ремонта (демонтажа) усилителя мощности. Нельзя обматывать усилитель мощности скотчем, изолентой, т. к. это ухудшает теплообмен и приводит к перегреву усилителя мощности и выходу его из строя. Целесообразно сделать над цсилителем мощности козырёк из куска жести, резины, пластмассовой бутылки. После проверки работоспособности УМ, тщательно загерметизируйте кабельные разъёмы, например, автомобильным герметиком.

Возможна разработка и производство антенн и усилителей всевозможных частотных диапазонов по вашему техническому заданию. Специалистами нашей организации наработан богатый опыт в области производства СВЧ устройств фильтров, малошумящих усилителей, делителей мощности в диапазоне частот от 10 до 18000 МГц для наземной и бортовой аппаратуры, включая системы мобильной связи, системы передачи данных, для научных исследований и т.д.

На нашем сайте представлен далеко не полный перечень оборудования, которое нам приходилось изготавливать по индивидуальному заказу. Если Вы чего-то не нашли на сайте, присылайте техническое описание изделия, которое вам нужно, мы Вам обязательно поможем!
