Антенна коллинеарная 868МГц

Антенна коллинеарная 868МГц Сфера-868

Антенна коллинеарная 868МГц Сфера-868 применяется для обслуживания радиоустройств, функционирующих в открытом ISM-диапазоне 868 МГц. Эта модель совместима с разнообразными системами автоматики и телеметрии, RFID и прочими приборами, не требующими лицензирования диапазона радиочастот для взаимодействия и обмена данными. Коэффициент усиления антенны составляет 7 дБи, а диаграмма обслуживания — 360° по горизонтали.

Для чего нужны антенны 868 МГц?

Участок радиочастотного спектра, условно называемый 868 МГц, во многих странах выделен как нелицензируемый диапазон для передатчиков малой мощности. Основное назначение диапазона — ISM (промышленные, научные и медицинские цели). Производители оборудования сегодня применяют эту частоту для решения широкого круга задач, включая:

Автоматизация и мониторинг за рабочими процессами. Беспроводные приборы позволяют отслеживать показатели автоматического оборудования, управлять станками, менять основные параметры;

Телеметрия и опрос счетчиков. Быстрый сбор данных с использованием радиоканала упрощает учет ресурсов без участия потребителей;

Сигнализация, датчики, безопасность. Многие системы защиты применяют частоту 868 МГц для получения сигналов от датчиков. Они могут передавать головному устройству информацию о важных событиях (например, об открытии дверей или окон, детекции движения, дыма или протечки). Частной реализацией такой системы безопасности является протокол Ajax Jeweller;

IoT и «умный дом». Контроллеры для систем «умного дома» применяют беспроводной канал для применения изменений, вносимых пользователем в настройки Smart-приборов;

Пульты ДУ для ворот, жалюзи, игрушек. Беспроводные пульты-брелоки для управления техникой, шлагбаумами, автоматическими дверями и детскими игрушками задействуют радиоканал для передачи сигналов;

Радиочастотная идентификация. Наконец, свободный диапазон частот удобен для работы систем контроля и учета с применением RFID-меток и транспондеров. Диапазон применим как для ближней, так и для дальней идентификации.

Конкретная реализация технологии с использованием частоты 868 МГц может различаться. Например, этот диапазон задействуют такие протоколы, как LPWAN, DASH7, LoRaWan, «СТРИЖ» и другие.

Антенна коллинеарная 868МГц Сфера-868 для обслуживания нескольких устройств применяется для обработки беспроводного сигнала, поступающего от передатчиков с разных направлений. Антенна имеет круговую диаграмму направленности по горизонтали (360°) и может передать на контроллер сигнал, поступающий от нескольких устройств. Диаграмма направленности 20° по вертикали обеспечивает коэффициент усиления 7 дБи, что увеличивает дальность действия оборудования.

Как правило, круговые антенны такого типа используются на открытых пространствах, таких как придомовые территории, ангары, павильоны, эллинги. При грамотном расположении антенна обеспечит обширную зону покрытия.

К особенностям антенны коллинеарная 868МГц Сфера-868 относятся:

Рабочий диапазон 862–872 МГц, охватывающий все основные радиочастотные каналы, необходимые для работы безлицензионного оборудования;

Всепогодное исполнение, допускающее размещение на улице без дополнительной защиты. Корпус герметичен и не боится дождя, снега, повышенной влажности, УФ-лучей, холода и тепла (от -40°С до +80°С);

Волновое сопротивление 50 Ом (стандарт для радиосвязи) и универсальный ВЧ-разъем N-female, который является отраслевым стандартом;

Конструктивно простое крепление на мачту, столб, кронштейн Ø20–52 мм;

Высота антенны — чуть более 1 м, а вес не превышает 400 г.

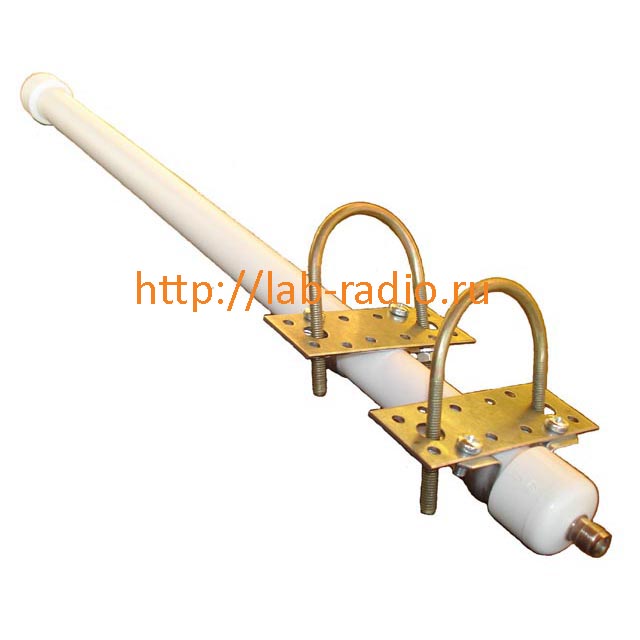

Антенна BS-868-7 легко монтируется на трубостойку. Для соединения с контроллером применяются кабельные сборки с разъемами N-типа.

Чтобы купить антенну BS-868-7, добавьте товар в корзину и подтвердите заказ онлайн. Наши инженеры и менеджеры оказывают помощь в выборе радиочастотных комплектующих и в разработке систем усиления связи. Позвоните по телефону 8-800-3333-965, чтобы получить консультацию!

Антенна коллинеарная 868 МГц предназначена для систем радиоохраны, телеметрии и радиоуправления, радиомодемов и для радиолюбительской связи, работающих в диапазоне 868 МГц. Используется в качестве приемопередающей антенны.
Хорошо зарекомендовала себя в работе совместно с ПАК Стрелец-Мониторинг.
Возможно изготовление с другим типом разъема.

Антенна коллинеарная 868 МГц серии  "Сфера", работает совместно с усилителями 868МГц производимыми и предлагаемыми ООО «Лаборатория радиосвязи», это инновационное решение, значительно расширяет возможности оборудования для радиосвязи.

Производимые, нашим предприятием, антенны диапазона 868МГц имеют ряд модификаций, отличающихся техническими параметрами, коэффициентом усиления, а так же различными типами разъемов.

Антенны коллинеарные 868 МГц разрабатывались, основываясь на многолетнем производственном опыте нашего предприятия, с учётом накопленной компетенции лучших специалистов страны в области радиоэлектронной техники.

 Технические параметры

Возможна разработка и производство антенн и усилителей всевозможных частотных диапазонов по вашему техническому заданию. Специалистами нашей организации наработан богатый опыт в области производства СВЧ устройств фильтров, малошумящих усилителей, делителей мощности в диапазоне частот от 10 до 18000 МГц для наземной и бортовой аппаратуры, включая системы мобильной связи, системы передачи данных, для научных исследований и т.д.

Технический паспорт на антенна коллинеарная 868 МГц СФЕРА-868

Технический паспорт на антенна коллинеарная 868 МГц СФЕРА-868 скачать
