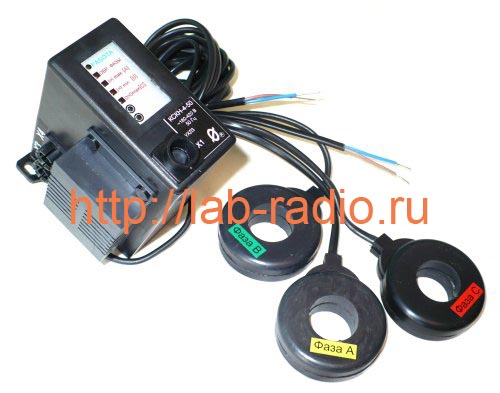

Контроллер станка качалки нефти КСКН-7

Контроллер станка качалки нефти КСКН-7

Назначение:

Контроллеры КСКН-7 предназначены для программного управления в реальном масштабе времени штанговыми глубинными насосами (ШГН).

Контроллер КСКН-7 обеспечивает:

• автоматическое включение / отключение ШГН по суточной программе в реальном масштабе времени (до 4 циклов в течение суток);

• автоматическое разрешение / запрещение работы ШГН в любой день месяца в соответствии с программой месячного календаря;

• защитное отключения электродвигателя ШГН при возникновении следующих аварийных ситуаций: - при перегрузке по току; - при недогрузке по току; - при неполнофазном режиме работы (обрыве фазы); - при недопустимом перекосе фаз по току;

• регистрацию даты, времени и контролируемых режимов электродвигателя на момент аварийного отключения, причины отключения;

• учет наработки электродвигателя ШГН с заданной даты;

• учет условного энергопотребления электродвигателя ШГН с заданной даты;

• измерение среднего тока Is и разбалансировки по току Ds;

• индикацию причины аварийного отключения.

Контроллер изготавливается девяти номиналов: КСКН-7-2.5, КСКН-7-5, КСКН-7-12.5, КСКН-7-25, КСКН-7-50, КСКН-7-125, КСКН-7-250, КСКН-7-500 и КСКН-7-1250, соответствующих пределам уставок номинального тока. Прибор дополнительно может оборудоваться креплением на DIN-рейку (уточняйте при заказе).

Дополнительные устройства и модули (поставляются по требованию):

• Контроллер КСКН-7 обеспечивает включение внешнего сигнального устройства при достижении предаварийного и аварийного режимов, при подключении модуля КС;

• Контроллер КСКН-7 обеспечивает аварийное отключение электродвигателя ШГН по сигналу электроконтактного манометра (ЭКМ) в виде замкнутого контакта, при подключении модуля ЭКМ;

• Контроллер КСКН-7 обеспечивает включение светодиодного индикатора при достижении предаварийного и аварийного режимов, при подключении модуля ИС;

• Контроллер КСКН-7 работает совместно с пультом управления ПУ-04С, обеспечивающим считывание данных и регулировку уставок защиты по бесконтактному проводному каналу связи. Один пульт может обслуживать любое количество контроллеров;

• Контроллер КСКН-7 работает также совместно с пультом управления ПУ-04М, обеспечивающим считывание данных и регулировку уставок защиты по беспроводному оптическому каналу связи. Один пульт может обслуживать любое количество контроллеров;

• Контроллер КСКН-7 работает совместно с Адаптером USB, обеспечивающим передачу накопленных данных в персональный компьютер ПК (ноутбук) и мониторинг работы электродвигателя на экране ПК в реальном масштабе времени. Один Адаптер USB может обслуживать любое количество контроллеров;

• Контроллер КСКН-7 работает совместно с мобильным устройством сбора данных УСИМ, обеспечивающим оперативный сбор данных с приборов и их передачу в компьютер для последующей обработки и документирования. Одно устройство может обслуживать любое количество контроллеров;

• Контроллер КСКН-7 работает совместно с системой радиального интерфейса удаленного сбора данных СИРИУС , используемой для удаленного (до 1000 метров) сбора информации о работе электроустановок;

• Контроллер КСКН-7 работает совместно с Адаптером Ethernet, используемым для построения систем удаленного мониторинга и сбора информации о работе электроустановок с произвольным количеством объектов и обеспечивающим согласование протокола передачи данных приборов защиты/мониторинга электрооборудования и протокола передачи сети Ethernet.

• Контроллер КСКН-7 работает совместно с Адаптером RS-485, используемым для подключения прибора к информационным системам, работающим под управлением SCADA систем, реализующим протокол передачи данных MODBUS RTU.

Технические характеристики:

Пределы контролируемых токов при относительной погрешности измерения не более 5%:

КСКН-7-2.5 - от 0 до 12.5 А;

КСКН-7-5 - от 0 до 25.0 А;

КСКН-12.5 - от 0 до 62.5 А;

КСКН-25 - от 0 до 125.0 А;

КСКН-50 - от 0 до 250.0 А;

КСКН-125 - от 0 до 625.0 А;

КСКН-250 - от 0 до 1250.0 А;

КСКН-625 - от 0 до 2500.0 А;

КСКН-1250 - от 0 до 6250.0 А.

• Время задержки срабатывания защитного отключения Tmax по току по току максимальной защиты Imax - регулируемое в пределах от 0.5 до 60 сек. с шагом 0.5 сек.;

• Время задержки срабатывания защитного отключения Tnom по току перегрузки Inom, недогрузки Imin , дисбалансу токов Dmax - регулируемое в пределах от 1 до 250 сек. с шагом 1 сек.;

• Время задержки срабатывания защитного отключения при пуске электродвигателя Тп - регулируемое в пределах от 1 до 250 сек. с шагом 1 сек.;

• Время задержки срабатывания защитного отключения при обрыве фазы фиксировано и составляет 3 сек.;

• Время задержки включения при перерыве электроснабжения электродвигателя Тсз - регулируемое в пределах от 1 до 250 сек. с шагом 1 сек.;

• Управляющий контакт контроллера КСКН-7 коммутирует электрическую цепь переменного тока от 0.03 до 2 А при напряжении до 420 В.;

• Питание контроллера КСКН-7 осуществляется от сети переменного тока напряжением в пределах от 180 до 420 В частотой (50 ± 2) Гц.;

• Мощность, потребляемая контроллером от сети, - не более 2 Вт.;

• Габаритные размеры контроллера – не более 70 х 80 х 105 мм.;

• Длина кабеля от контроллера до датчиков тока – 800 ± 50 мм.;

• Bзготавливается в исполнении УХЛ категории 3 по ГОСТ 15150 и предназначено для работы при температуре окружающей среды от минус 40 до +40° С при относительной влажности до 98% при 25° С. (По желанию потребителя температурный диапазон может быть увеличен);

• Средний срок службы - не менее 5 лет.

Управляющая программа

Управляющая программа КСКН-7 предназначена для чтения информации и программирования прибора на ПК при подключении с помощью USB адаптера.

Основные функции:

• программирование уставок защиты;

• программирование графика работы ШГН;

• мониторинг состояния ШГН в реальном времени;

• накопление и сохранение данных о работе ШГН в графическом виде (протоколы запуска, протоколы аварийного отключения и проч.);

• считывание, сохранение и открытие для просмотра ранее сохраненных журналов событий КСКН-7.

В ЖУРНАЛЕ СОБЫТИЙ КСКН-4 РЕГИСТРИРУЕТСЯ СЛЕДУЮЩАЯ ИНФОРМАЦИЯ:

Общая информация:

• тип и номинал прибора защиты, дата и время считывания журнала;

• позиционное обозначение электроустановки;

• значение счетчика наработки электродвигателя;

• значение счетчика условного энергопотребления;

• значение счетчиков аварийных и нормальных отключений. График работы ШГН:

• месячный график работы агрегата;

• суточный график работы агрегата. Информация о 4 последних аварийных отключениях:

• дата отключения и время отключения;

• причина отключения;

• значения токов на момент аварии. Значения уставок защиты:

• Imax – порог срабатывания защиты по току перегрузки;

• Inom – порог срабатывания защиты по номинальному току;

• Imin – порог срабатывания защиты по току недогрузки;

• Tmax – время срабатывания защитного отключения по току перегрузки;

• Tnom – время срабатывания защитного отключения по номинальному току, току недогрузки и дисбалансу токов;

• Dmax – порог срабатывания защиты по дисбалансу токов;

• Tп – время задержки защитного отключения при пуске электродвигателя; Информация о 200 последних событиях электродвигателя:

• Тип события («Пуск», «Режим», «Стоп», «Авария», «ПЭСН»), где:

a) «Пуск» - запуск электродвигателя;

b) «Режим» – выход электродвигателя на режим;

c) «Стоп» – нормальная остановка электродвигателя;

d) «Авария» – одно из регистрируемых аварийных отключений:

o I > Imax – превышение уставки тока перегрузки;

o I < Imin – ток меньше уставки тока недогрузки;

o I > Inom – превышение уставки номинального тока;

o D>Dmax – превышение уставки дисбаланса токов;

o Обр. фазы – обрыв фазы.

e) «ПЭСН» – перерыв электроснабжения;

o Откл. П – отключение питания;

o Вкл. П. – включение питания.

• Дата и время события;

• Дополнительную информацию:

a) Для события «Режим» - Iп (значение пускового тока), Тв (время выхода электродвигателя на режим);

b) Для события «Авария» - значения токов.

Графическая информация: график токов в интервале 20 сек. на момент последнего аварийного отключения, с шагом 0,5 сек

Выпускаемые модификации

Модификация: КСКН-7-2.5, КСКН-7-5, КСКН-7-12.5, КСКН-7-25, КСКН-7-50, КСКН-7-125, КСКН-7-250, КСКН-7-500 и КСКН-7-1250.

Технический паспорт на контроллер станка качалки нефти КСКН-7

Технический паспорт на контроллер станка качалки нефти КСКН-7 скачать
