Электронный контроллер расцепителя ЭКР2

Электронный контроллер расцепителя ЭКР2

Назначение

Электронный контроллер расцепителя ЭКР2 предназначен для непрерывного контроля токов в цепях питания 3-х фазных электроустановок (ЭУ) переменного тока промышленной частоты 50 Гц напряжением 220/380 В (асинхронных электродвигателей, трансформаторов и другого электрооборудования) и защитного отключения нагрузки при возникновении аварийных режимов, с целью повышения надёжности их работы и увеличения срока службы.
При косвенном подключении через трансформаторы тока электронный контроллер расцепителя ЭКР2 может использоваться в линиях на любое напряжение.

Электронные контроллеры расцепителя ЭКР2 (ЭКР-2-5; ЭКР-2-12,5; ЭКР-2-25; ЭКР-2-62,5; ЭКР-2-125; ЭКР-2-250; ЭКР-2-625), поставляемые нашим предприятием, это инновационное решение, на рынке электротехнического оборудования.

Поставляемые, нашим предприятием, электронные контроллеры расцепителя ЭКР2 (ЭКР-2-5; ЭКР-2-12,5; ЭКР-2-25; ЭКР-2-62,5; ЭКР-2-125; ЭКР-2-250; ЭКР-2-625) имеют ряд модификаций, отличающихся техническими параметрами: диаметром датчиков тока, пределом контролируемых токов.

Электронные контроллеры расцепителя ЭКР2 (ЭКР-2-5; ЭКР-2-12,5; ЭКР-2-25; ЭКР-2-62,5; ЭКР-2-125; ЭКР-2-250; ЭКР-2-625) разрабатывались, основываясь на многолетнем производственном опыте, с учётом накопленной компетенции лучших специалистов страны в области электротехники.

Мы стараемся предоставить нашим потребителям оптимальное эффективное решение в виде современного и стабильно работающего оборудования, которое отвечает всем требованиям и стандартам, а также ожиданиям и потребностям самых взыскательных клиентов.

Описание устройства защиты

Электронный контроллер расцепителя ЭКР2 осуществляет непрерывный контроль токов в трех фазах обслуживаемой электроустановки и при выявлении аварийных режимов отключает ее. Отключение, с одновременным отображением типа аварии соответствующим ему индикатором, происходит в следующих аварийных ситуациях:

• по уровню минимальной нагрузки (с регулируемой задержкой срабатывания);
• по уровню тока перегрузки (с регулируемой задержкой срабатывания);
• по уровню тока максимальной защиты (с регулируемой задержкой срабатывания);
• по уровню сверхтока (с нерегулируемой задержкой срабатывания).

Условное обозначение электронного контроллера расцепителя ЭКР при заказе:
Э К Р(1) - (2)
1 - номер модели (1 или 2);
2 - номинал модели по диапазону тока (5, 12.5, 25, 62.5, 125, 250, 625);

Электронный контроллер расцепителя ЭКР2 предназначен для работы совместно с пультом управления ПУ-04 (входит в комплект поставки по требованию заказчика).

Электронный контроллер расцепителя ЭКР2 регистрирует и сохраняет в памяти значения контролируемых токов и режимных уставок на момент защитного отключения, а также сохраняет информацию о причине аварии. Контроллер ЭКР1 сохраняет в памяти параметры 8-ми последних по времени аварийных отключений.

Управляющий контакт коммутирует цепь переменного тока от 0.1 до 2 А при напряжении до 380 В.Управляющий контакт контроллера ЭКР-2 может работать как на размыкание, так и на замыкание контакта управления при аварийном отключении (режим задается уставками).

В моделях ЭКР-1-12,5 и ЭКР-2-12,5 предусмотрена возможность установки коэффициента трансформации для обеспечения прямого отсчета контролируемого тока, что дает возможность косвенного подключения к контролируемой электролинии через стандартные трансформаторы тока с номинальным вторичным током 5А.

Для обеспечения прямого отсчета контролируемого тока в моделях ЭКР-1-12,5 и ЭКР-2-12,5 предусмотрена возможность установки коэффициента трансформации ТТ: Ктр=" (I₁ / I₂) /,N где:

I1 - номинальный первичный ток ТТ;
I2 - номинальный вторичный ток ТТ;
N - коэффициент умножения вторичного тока ТТ, равный числу витков провода вторичной цепи, пропущенных через окно каждого датчика тока контроллера.

Напряжение питания от источника переменного тока (220 ± 22) В или (380 ± 38) В частотой (50 ± 2) Гц.

Мощность потребляемая контроллером - не более 20 ВА.

Монтаж на DIN-рейку шириной 35 мм или на винтовые соединения.

Габаритные размеры ДхШхВ 105х75х78мм.

Электронный контроллер расцепителя ЭКР2 изготавливается в исполнении УХЛ категории 3 по ГОСТ 15150 и предназначено для работы при температуре окружающей среды от -40 до +40°С при относительной влажности до 98% при 25°С.

Отличие контроллера ЭКР1 от контроллера ЭКР2

• Контроллер ЭКР-1 имеет в своем составе программируемый таймер, обеспечивающий возможность автоматического подключения/отключения нагрузки по заданной программе в реальном масштабе времени. Число программируемых циклов "включение-отключение" в течение суток - от 1 до 10, разрешение по времени 1 мин. Контроллер ЭКР-2 таймера не имеет..
• Контроллер ЭКР-1 сохраняет в памяти параметры четырех последних по времени аварийных отключений. Контроллер ЭКР-2 сохраняет в памяти параметры восьми последних по времени аварийных отключений.
• Управляющий контакт контроллера ЭКР-1 работает на размыкание цепи управления при аварийном отключении. Управляющий контакт контроллера ЭКР-2 может работать как на размыкание, так и на замыкание контакта управления при аварийном отключении (режим задается уставками).

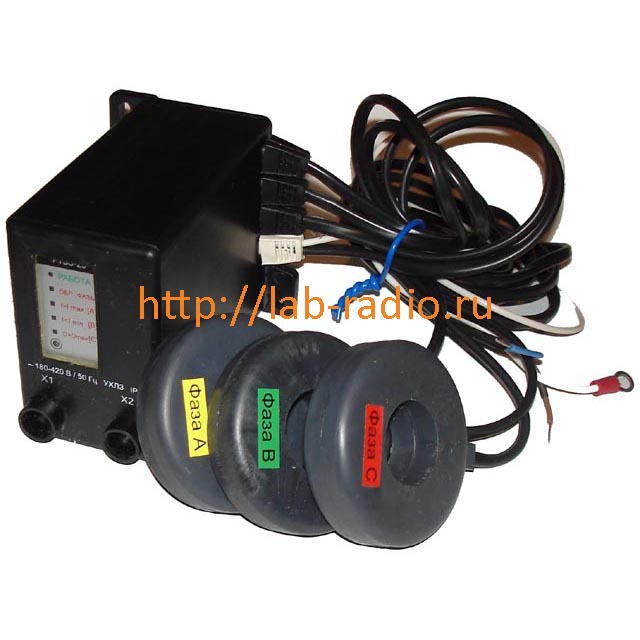

Внешний вид контроллера ЭКР2

Технические характеристики

Электронные контроллеры расцепителя ЭКР2 изготавливаются семи типономиналов: ЭКР-2-5; ЭКР-2-12,5; ЭКР-2-25; ЭКР-2-62,5; ЭКР-2-125; ЭКР-2-250; ЭКР-2-625 соответствующих пределу контролируемых токов в амперах.

Выбор контроллера ЭКР2 по мощности электродвигателя

Вес контроллера ЭКР2 с трансформаторами тока

*Примечание: по индивидуальному заказу возможно исполнение трансформаторов любого типоразмера для всех моделей ЭКР-2-5; ЭКР-2-12,5; ЭКР-2-25; ЭКР-2-62,5; ЭКР-2-125; ЭКР-2-250; ЭКР-2-625.

Комплект поставки контроллера ЭКР2

Электронный контроллер расцепителя ЭКР2 с трансформаторами тока - 1шт

Паспорт на контроллер ЭКР2 - 1шт

Пульт управления ПУ-04* - 1шт

*Примечание: Пульт управления ПУ-04 входит в комплект поставки по требованию заказчика и оплачивается отдельно!

Технический паспорт на контроллер ЭКР

Технический паспорт на контроллер ЭКР-2 скачать
