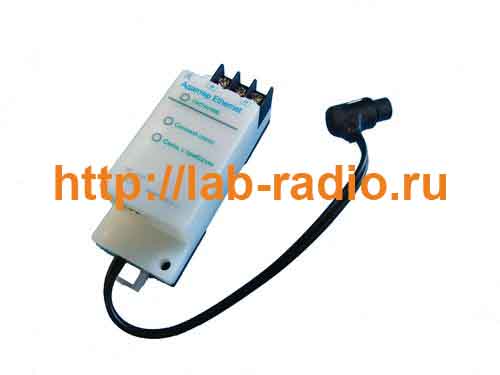

Адаптер Ethernet

Адаптер Ethernet, ТУ 4042-001-79200647-2012

Назначение

Адаптер Ethernet предназначен для включения приборов защиты в локальную вычислительную сеть Ethernet стандарта IEEE 802.3. Адаптер содержит один 10BASE-T порт с автоматическим обнаружением полярности и коррекцией. Для приема данных от прибора защиты адаптер оснащен бесконтактным проводным интерфейсом, который подключается к гнезду X1, расположенному на лицевой панели прибора.

Передача данных производится в результате ответа на периодический запрос программного обеспечения ПК. В данной реализации каждый из адаптеров является сервером, а программное обеспечение ПК выполняет функции клиента, запрашивающего данные от сервера. В качестве транспортного протокола используется протокол UDP.

Использование протокола UDP позволяет достичь высокой скорости обмена информацией между адаптером и ПК, а также позволяет адаптерам обрабатывать в реальном времени запросы нескольких клиентов. Таким образом, мониторинг электроустановок может производиться одновременно с нескольких ПК локальной сети.

Для идентификации в локальной сети адаптер оснащен программируемыми IP и MAC адресами. Програмирование уникальных в пределах подсети адресов выполняется с помощью web - интерфейса, любым интернет браузером (Internet Explorer, Google Chrome, Mozilla Firefox, Opera и прочие).

Адаптер предназначен для построения систем удаленного мониторинга группы электродвигателей, обородованных приборами защиты. Количество объектов мониторинга составляет от одного до нескольких сотен. Система может быть построена на основе уже существующей корпоративной сети предприятия.

Мы стараемся предоставить нашим потребителям оптимальное эффективное решение в виде современного и стабильно работающего оборудования, которое отвечает всем требованиям и стандартам, а также ожиданиям и потребностям самых взыскательных клиентов.

Управляющая программа системы удаленного мониторинга.

Для визуализации и регистрации принимаемых данных о работе электроустановок нашей компанией разработано программное обеспечение, работающее под управлением операционной системы семейства WINDOWS. Управляющая программа обеспечивает отображение режима работы электроустановок в реальном масштабе времени, отображение и программирование уставок защиты прибора, регистрацию в графическом виде токовой нагрузки электроустановки. Обеспечивает индикацию и регистрацию событий связанных с работой электроустановки - это аварийные режимы, пуск, остановка электроустановки и прочее. Дополнительно при возникновении аварийного режима выдается звуковой сигнал. Также программа обеспечивает считывание и сохранение на жестком диске компьютера внутренних журналов событий приборов защиты.

Настройка программного обеспечения производится в несколько элементарных этапов:

• После первого запуска необходимо разрешить сетевое взаимодействие программе (если у вас установлен какой-либо межсетевой экран, windows брандмауэр, например);
• Если компьютер подключен к 2 и более различным сетям - то выбрать нужное соединение из списка;
• Добавить необходимое количество объектов на рабочее поле. При добавлении достаточно ввести IP адрес соответствующего адаптера и позиционное обозначение связанной с ним электроустановки;
• Разместить добавленные объекты, методом перетаскивания мышкой, в произвольном порядке на рабочем поле;
• Запустить мониторинг кнопкой "ПУСК".

Программное обеспечение для организации системы мониторинга электроустановок распространяется бесплатно по требованию заказчика.

Схема подключения

Технические характеристики

Питание адаптера осуществляется от сети переменного тока напряжением 220 В частотой 50 Гц;

Мощность потребляемая адаптером - не более 2,5 Вт;

Габаритные размеры адаптера - не более 35 Х 33 Х 90 мм;

Масса адаптера - не более 100 гр;

Средний срок службы адаптера - не менее 5 лет;

Адаптер изготавливается в исполнении УХЛ категории 3 по ГОСТ 15150 и предназначен для работы при температуре окружающей среды от 0 до +60 С при относительной влажности до 98% при 25 С;

Степень защиты корпуса - IP50.
