Адаптер RS-485

Адаптер RS-485, ТУ 4042-001-79200647-2012

Назначение

Адаптер RS-485 представляет собой устройство, позволяющее подключить прибор защиты к ПК или сети с интерфейсом RS-485. Может быть использован при подключении к АСУ, работающих под управлением SCADA-систем.

Мы стараемся предоставить нашим потребителям оптимальное эффективное решение в виде современного и стабильно работающего оборудования, которое отвечает всем требованиям и стандартам, а также ожиданиям и потребностям самых взыскательных клиентов.

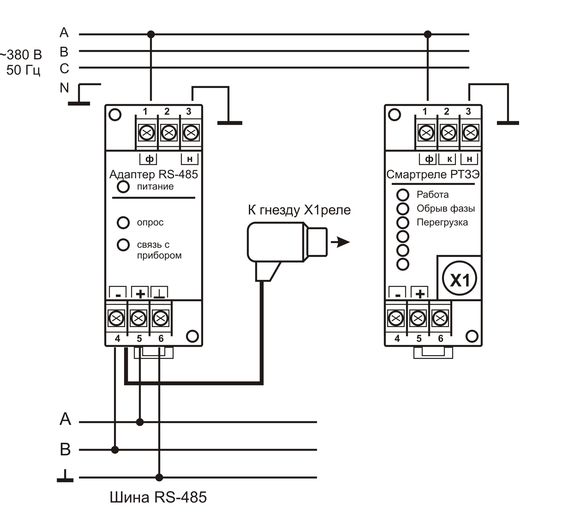

Схема подключения

Технические характеристики

Протокол передачи данных - MODBUS RTU;

Работа при скоростях обмена 9600, 19200, 38400, 57600, 115200 бит/с с автоматической подстройкой;

Формат данных 8-e-1 по умолчанию (8-бит данных, проверка на четность, 1- стоп бит), может быть изменен пользователем;

Электронный способ программирования адреса записью из SCADA системы или с помощью специализированного программатора;

Бесконтактный проводной интерфейс для связи с прибором защиты;

Питание от сети переменного тока напряжением 230 В±15% частотой 50 Гц;

Потребляемая мощность - не более 2,5 ВА;

Габаритные размеры - не более 35 Х 33 Х 95 мм;

Масса - не более 100 гр;

Средний срок службы - не менее 5 лет;

Адаптер изготавливается в исполнении УХЛ категории 3 по ГОСТ 15150 и предназначен для работы при температуре окружающей среды от -40 до +40 С при относительной влажности до 98% при 25 С;

Степень защиты корпуса - IP60.

Внимание! Применение программатора адреса не является обязательным, может использоваться для более оперативного и удобного назначения адреса адаптерам, например, когда необходимо выполнять программирование значительного количества устройств и в отсутствии или нежелательности использования для этих целей SCADA системы.

Технический паспорт Адаптер RS-485

Технический паспорт Адаптер RS-485 скачать
