Дополнительный Модуль КС

Дополнительный модуль КС, ТУ 4042-001-79200647-2012

Назначение

Дополнительный модуль КС (контакт сигнальный) подключается к следующим устройствам защиты: реле токовой защиты электроустановок РТЗЭ, мониторам электродвигателя МД, устройствам мониторинга и защиты УМЗ, контроллерам станка качалки КСКН.

Дополнительный модуль КС (контакт сигнальный) предназначен для сигнализации предаварийного и аварийного режимов. Представляет собой модуль управления мощным устройством сигнализации и обеспечивает коммутацию тока 0,3А при напряжении от 180 до 240В. В качестве нагрузки может использоваться лампа накаливания, сирена, звонок, вспомогательный пускатель (реле) и т.п..

Мы стараемся предоставить нашим потребителям оптимальное эффективное решение в виде современного и стабильно работающего оборудования, которое отвечает всем требованиям и стандартам, а также ожиданиям и потребностям самых взыскательных клиентов.

Схема подключения

Технические характеристики

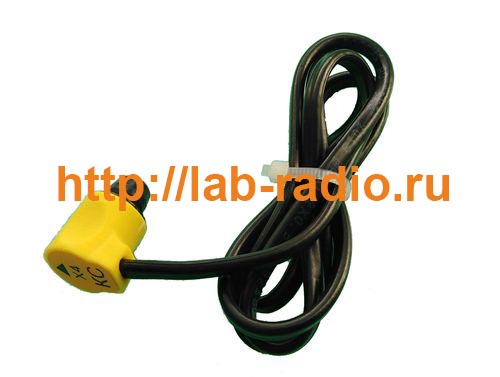

Габаритные размеры модуля КС: длина 40 мм диаметр 14 мм.

Масса модуля не более 10 г.

Длина шнура – 80см.

Технический паспорт Дополнительный модуль КС, ТУ 4042-001-79200647-2012

Технический паспорт Дополнительный модуль КС, ТУ 4042-001-79200647-2012 скачать
