Индикатор сигнальный ИС8

Индикатор сигнальный ИС8, ТУ 4042-001-79200647-2012

Назначение

Панель ИС-8 предназначена для удаленной индикации и сигнализации режима работы контролируемой электроустановки оборудованной электронным тепловым реле - Смартреле С-120.

Панель ИС-8 обеспечивает:

• Отображение аварийного и предаварийного состояний группой индикаторов "Перегрев", "Перегрузка", "Обрыв фазы";

• Отображение состояния блокировки запуска электродвигателя по уставке перегрева реле С-120.

• Обеспечивает звуковую сигнализацию встроенным излучателем при срабатывании защитного отключения.

• Отображение эквивалентного тока контролируемой электроустановки в цифровом виде.

• Отображение на линейный светодиодном индикаторе "НАГРУЗКА" нагрузки в виде процента от уставки по току перегрузки; Отображение на линейном индикаторе "НАГРЕВ" величину условного перегрева электродвигателя, выраженного в процентах.

Мы стараемся предоставить нашим потребителям оптимальное эффективное решение в виде современного и стабильно работающего оборудования, которое отвечает всем требованиям и стандартам, а также ожиданиям и потребностям самых взыскательных клиентов.

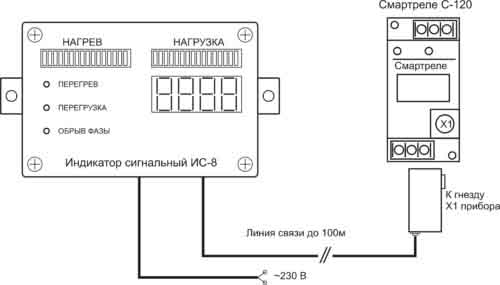

Схема подключения

Технические характеристики

Габаритные размеры модуля КС: длина 40 мм диаметр 14 мм.

Масса модуля не более 10 г.

Длина шнура – 80см.

Технический паспорт Индикатор сигнальный ИС8

Технический паспорт Индикатор сигнальный ИС8 скачать
