Внешний ключ ЗИП

Внешний ключ ЗИП

Назначение

Внешний ключ ЗИП - это ремонтный комплект включающий в себя симисторный ключ в пластиковом корпусе, вынесен из копуса устройства защиты, что позволяет самостоятельно поменять симисторный ключ без отправки прибора защиты для ремонта производителю.

Практика длительной эксплуатации приборов РКЗМ, ЭКРМ, РТЗЭ, РТЗМ показывает, что единственной причиной их отказов является выход из строя управляющего ключа (симистора) в результате токовых перегрузок в его цепи при случайных коротких замыканиях, ошибочных подключениях, сгорании катушек пускателей и т.п. Ремонт при этом требует полного демонтажа самого прибора, его датчиков тока, вскрытия прибора, замены вышедшего из строя симистора и является длительным и трудоемким процессом, вызывающим простой технологического процесса. В некоторых случаях, в результате коротких замыканий в цепи управления, реле может стать неремонтопригодным в результате перегорания дорожек печатных плат.

В приборах РКЗМ, МД, РТЗЭ-СВ, УМЗ, ЭКТ(М), КСКН-4, управляющий ключ (симистор) вынесен из корпуса прибора и монтируется снаружи в отдельном съемном корпусе. При выходе его из строя, ключ оперативно снимается и заменяется исправным без демонтажа прибора и его датчиков тока, что значительно снижает трудоемкость ремонта и время простоя оборудования. Ключ соединяется с реле без посредства каких-либо контактов. Такое конструктивное решение дает и другие преимущества: облегчение температурного режима элементов внутри корпуса (это обеспечит дополнительное повышение надежности и долговечности реле), полная гальваническая изоляция ключа (это обеспечивает больше возможностей в выборе вариантов подключения).

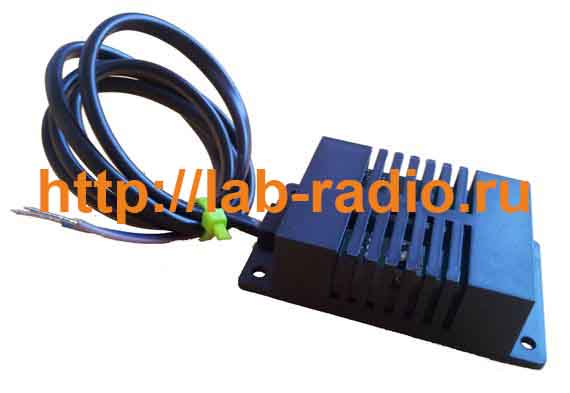

Ремонтный комплект включает в себя симисторный ключ в пластиковом корпусе и четыре фиксатора для крепления на корпус прибора.

Мы стараемся предоставить нашим потребителям оптимальное эффективное решение в виде современного и стабильно работающего оборудования, которое отвечает всем требованиям и стандартам, а также ожиданиям и потребностям самых взыскательных клиентов.

Схема подключения

Технические характеристики

Габаритные размеры (в*ш*д): 19*40*66 мм.

Масса модуля не более 10 г.

Технический паспорт Внешний ключ ЗИП

Технический паспорт Внешний ключ ЗИП скачать
