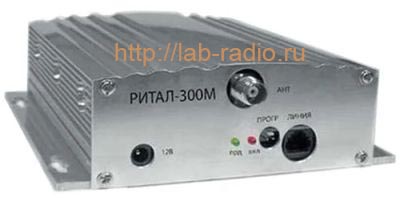

Радиоудлинитель телефонной линии Ритал-300М

Радиоудлинитель телефонной линии Ритал-300М

Цена 150000 Р.
Описание

Радиоудлинитель телефонной линии Ритал-300М

Очень часто требуется передать телефонную линию с одного стационарного объекта на другой. Примеров множество: квартира-дача, квартира-гараж, офис-склад, AТС-удаленный таксофон и т.д. Как показывает практика, для решения подобных задач наилучшим вариантом является удлинение имеющейся телефонной линии по радиоканалу. В результате Вы получаете свой телефонный номер на удаленном объекте без какой-либо абонентской платы.
Стационарный радиоудлинитель абонентской телефонной линии РИТАЛ-300М предназначен подключить абонента к АТС в тех случаях, когда прокладка кабеля или применение иных видов связи экономически не выгодно. Таким образом, обеспечивается простое и сравнительно недорогое решение проблемы "последней мили". Устройство не требует разрешение на использование частот.

Принцип действия

В состав комплекта РИТАЛ-300М входят базовый и абонентский блоки, антенны и соединительные антенные кабели. Базовый блок устанавливается на объекте, где имеется телефонная линия, абонентский — там, где ее необходимо получить. В состав абонентского блока входит эмулятор абонентской 2-х проводной линии, что позволяет подключать к нему любые устройства, рассчитанные на работу со стандартной телефонной линией (любой телефонный аппарат, факс). Таким образом абонентский блок представляет собой «телефонную радиорозетку».

Максимальная дальность связи при наличии прямой видимости до 30 км. При наличии препятствий (городская застройка, неровности рельефа, металлические конструкции, лесные массивы) необходимо проведение предварительных испытаний.



Технические характеристики
Диапазон рабочих частот, МГц 300-308; 336-344
Шаг сетки частот, КГц 12.5
Ширина канала, КГц 25
Количество каналов 40
Напряжение питания, В ~220
Выходная мощность базового блока, Вт 1
Потребляемый ток:
в дежурном режиме, мА 185
в режиме разговора, мА 850
Выходная мощность передатчика, Вт 1
Размах сигнала вызова, В 120
Напряжение выходной линии, В 60
Максимальная дальность связи при условии прямой видимости и использовании направленных антенн, км 30
Диапазон рабочих температур, С -5...+50
Размеры базового и абонентского блока, мм 155х150х48
Вес абонентского, базового блока (без блоков питания), кг 0,5
Вес комплекта, кг (не более) 7



При необходимости подачи более одной линий, комплекты РИТАЛ-300М могут устанавливаться параллельно. До 8 приемопередатчиков могут быть объединены для работы на одну антенну при помощи сумматора-распределителя (комбайнера)

Функциональные возможности

Со стороны подключения абонента обеспечивается формирование стандартного набора вызывных и зуммерных сигналов, а также стандартного тока питания абонентской линии.
Обеспечивается преобразование тональной сигнализации в импульсную и наоборот.
Установка устройства проста и не требует специальной квалификации.

 Частотноый диапазон 300 МГц

В Российской Федерации для работы радиоудлинителей телефонного канала выделены частоты в диапазоне 300 МГц. В силу физических особенностей распространения радиоволн диапазона 300 МГц можно признать оптимальным для построения узкополосных аналоговых радиоудлинителей относительно большой дальности. Радиоволны этого диапазона огибают препятствия и неровности рельефа местности и вместе с тем обладают хорошей проникающей способностью, что особенно актуально если между объектами находится лесной массив. Сигналы малочувствительны к радиопомехам промышленного происхождения. Кроме того, в этом частотном диапазоне антенны с высоким коэффициентом усиления имеют приемлемые габариты. Дальность связи при правильном расположении антенн может быть до 50 км.



Комплект поставки
Абонентский блок РИТАЛ-300М 1шт
Базовый блок РИТАЛ-300М 1шт
Кабель с разъемами 15м 2шт
Антенна направленная

2шт



Радиоудлинитель телефонной линии РИТАЛ-300М может использоваться для телефонизации квартиры, дачи, гаража, офиса, склада!



Технический паспорт Радиоудлинитель телефонной линии РИТАЛ-300М

Технический паспорт РИТАЛ-300М скачать
