Реле контроля и защиты РКЗМ-Д

Реле контроля и защиты РКЗМ-Д

Назначение

Реле контроля и защиты РКЗМ-Д предназначено для непрерывного контроля токов в цепях питания 3-х фазных электроустановок (ЭУ) переменного тока промышленной частоты 50 Гц напряжением 220/380 В (асинхронных электродвигателей, трансформаторов и другого электрооборудования) и защитного отключения нагрузки при возникновении аварийных режимов, с целью повышения надёжности их работы и увеличения срока службы.
При косвенном подключении через трансформаторы тока реле РКЗМ-Д могут использоваться в линиях на любое напряжение.

Реле контроля и защиты РКЗМ (РКЗМ-5-Д, РКЗМ-25-Д, РКЗМ-50-Д, РКЗМ-250-Д, РКЗМ-500-Д, РКЗМ-900-Д), поставляемые нашим предприятием, это инновационное решение, на рынке электротехнического оборудования.

Поставляемые, нашим предприятием, реле контроля и защиты РКЗМ (РКЗМ-5-Д, РКЗМ-25-Д, РКЗМ-50-Д, РКЗМ-250-Д, РКЗМ-500-Д, РКЗМ-900-Д) имеют ряд модификаций, отличающихся техническими параметрами: диаметром датчиков тока, пределом контролируемых токов.

Реле контроля и защиты РКЗМ (РКЗМ-5-Д, РКЗМ-25-Д, РКЗМ-50-Д, РКЗМ-250-Д, РКЗМ-500-Д, РКЗМ-900-Д) разрабатывались, основываясь на многолетнем производственном опыте, с учётом накопленной компетенции лучших специалистов страны в области электротехники.

Мы стараемся предоставить нашим потребителям оптимальное эффективное решение в виде современного и стабильно работающего оборудования, которое отвечает всем требованиям и стандартам, а также ожиданиям и потребностям самых взыскательных клиентов.

Описание устройства защиты

Реле РКЗМ-Д осуществляет непрерывный контроль токов в трех фазах обслуживаемой электроустановки и при выявлении аварийных режимов отключает ее. Отключение, с одновременным отображением типа аварии соответствующим ему индикатором, происходит в следующих аварийных ситуациях:

• перегрузка по току недопустимой продолжительности – поломка или заклинивание приводных механизмов, разрушение подшипников и пр.;
• недопустимое снижение нагрузки – поломка приводных механизмов, сухой ход насоса и т.п.;
• при обрыве любой фазы;
• при недопустимом дисбалансе токов;

Реле РКЗМ-Д предназначено для работы совместно с пультом управления ПУ-02 (входит в комплект поставки по требованию заказчика).

Реле РКЗМ-Д регистрирует и сохраняет в памяти значения контролируемых токов и режимных уставок на момент защитного отключения, а также сохраняет информацию о причине аварии.

Реле РКЗМ-Д коммутирует электрическую цепь переменного тока от 0.03 до 2 А при напряжении до 420 В и рассчитано на управление магнитными пускателями и контакторами до VI величины. Контакт работает на размыкание цепи при аварийном отключении.

Питание реле осуществляется от сети переменного тока напряжением от 180 до 420 В частотой (50 ± 0.5) Гц.

Мощность потребляемая реле РКЗМ-Д - не более 25 ВА.

Реле РКЗМ-Д изготавливается в исполнении УХЛ категории 3 по ГОСТ 15150 и предназначено для работы при температуре окружающей среды от -40 до +40°С при относительной влажности до 98% при 25°С.

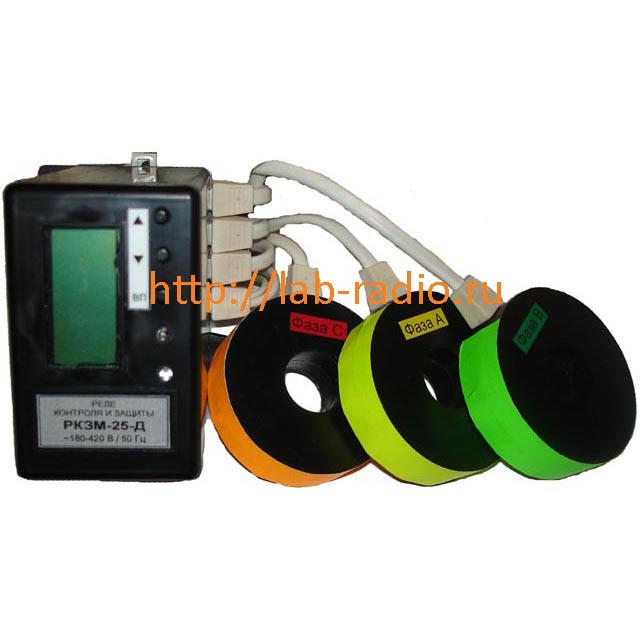

Внешний вид реле РКЗМ-Д

Технические характеристики

Реле изготавливаются следующих типономиналов: РКЗМ-5-Д, РКЗМ-25-Д, РКЗМ-50-Д, РКЗМ-250-Д, РКЗМ-500-Д, РКЗМ-900-Д соответствующих пределу контролируемых токов в амперах.

Выбор реле РКЗМ-Д по мощности электродвигателя

Вес реле РКЗМ-Д с трансформаторами тока

*Примечание: по индивидуальному заказу возможно исполнение трансформаторов любого типоразмера для всех моделей РКЗМ-5-Д, РКЗМ-25-Д, РКЗМ-50-Д, РКЗМ-250-Д, РКЗМ-500-Д, РКЗМ-900-Д.

Комплект поставки реле РКЗМ-Д

Реле контроля и защиты РКЗМ-Д с трансформаторами тока - 1шт

Паспорт на реле РКЗМ-Д - 1шт

Пульт управления ПУ-02* - 1шт

*Примечание: Пульт управления ПУ-02 входит в комплект поставки по требованию заказчика и оплачивается отдельно!

Технический паспорт реле контроля и защиты РКЗМ-Д

Технический паспорт реле РКЗМ-Д скачать
