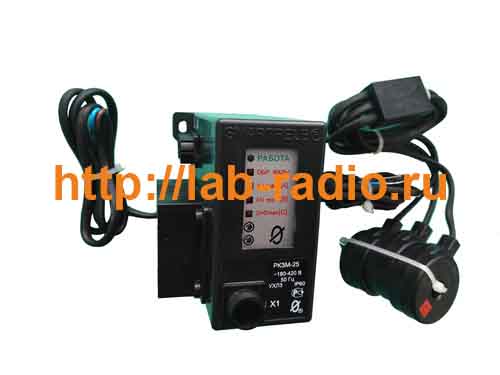

Реле РКЗМ

Назначение

Реле РКЗМ предназначено для непрерывного контроля токов в цепях питания 3-х фазных электроустановок (ЭУ) переменного тока промышленной частоты 50 Гц напряжением 220/380 В (асинхронных электродвигателей, трансформаторов и другого электрооборудования) и защитного отключения нагрузки при возникновении аварийных режимов, с целью повышения надёжности их работы и увеличения срока службы.
При косвенном подключении через трансформаторы тока реле РКЗМ могут использоваться в линиях на любое напряжение.

Реле контроля и защиты РКЗМ (РКЗМ-5, РКЗМ-25, РКЗМ-50, РКЗМ-250, РКЗМ-500, РКЗМ-900), поставляемые нашим предприятием, это инновационное решение, на рынке электротехнического оборудования.

Поставляемые, нашим предприятием, реле контроля и защиты РКЗМ (РКЗМ-5, РКЗМ-25, РКЗМ-50, РКЗМ-250, РКЗМ-500, РКЗМ-900) имеют ряд модификаций, отличающихся техническими параметрами: диаметром датчиков тока, пределом контролируемых токов.

Реле контроля и защиты РКЗМ (РКЗМ-5, РКЗМ-25, РКЗМ-50, РКЗМ-250, РКЗМ-500, РКЗМ-900) разрабатывались, основываясь на многолетнем производственном опыте, с учётом накопленной компетенции лучших специалистов страны в области электротехники.

Мы стараемся предоставить нашим потребителям оптимальное эффективное решение в виде современного и стабильно работающего оборудования, которое отвечает всем требованиям и стандартам, а также ожиданиям и потребностям самых взыскательных клиентов.

Описание устройства защиты

Реле РКЗМ: РКЗМ-5, РКЗМ-25, РКЗМ-50, РКЗМ-250, РКЗМ-500, РКЗМ-900 осуществляет непрерывный контроль токов в трех фазах обслуживаемой электроустановки и при выявлении аварийных режимов отключает ее. Отключение, с одновременным отображением типа аварии соответствующим ему индикатором, происходит в следующих аварийных ситуациях:

перегрузка по току недопустимой продолжительности – поломка или заклинивание приводных механизмов, разрушение подшипников и пр.;

недопустимое снижение нагрузки – поломка приводных механизмов, сухой ход насоса и т.п.;

при обрыве любой фазы;

при недопустимом дисбалансе токов.

Реле РКЗМ предназначено для работы совместно с пультом управления ПУ-02 (входит в комплект поставки по требованию заказчика).

Реле РКЗМ регистрирует и сохраняет в памяти значения контролируемых токов и режимных уставок на момент защитного отключения, а также сохраняет информацию о причине аварии.

Реле РКЗМ регистрирует и сохраняет в памяти неограниченное время информацию о количестве и причинах аварийных отключений. Максимальное число регистрируемых аварийных отключений - 255.

Защитное отключение осуществляется путем размыкания цепи управления электромагнитного пускателя (контактора). В качестве управляющего ключа используется симметричный тиристор (симистор), поэтому полярность подключения ключа в схему управлении электродвигателя значении не имеет. Ключ гальванически изолирован от цепей питания прибора, что дает возможность включения его в любой точке схемы управления электродвигателя.

Конструктивно прибор разделен на реле и блок индикации соединенные разъемной двухпроводной линией связи (допускается наращивать до 20 м.).

Другой конструктивной особенностью Реле РКЗМ (РКЗМ-5, РКЗМ-25, РКЗМ-50, РКЗМ-250, РКЗМ-500, РКЗМ-900) является внешний управляющий ключ (симистор), который вынесен из корпуса самого прибора и монтируется снаружи в отдельном съемном корпусе. При выходе из строя ключ оперативно снимается и заменяется исправным без демонтажа прибора и датчиков тока, что значительно снижает трудоемкость ремонта и время простоя оборудования, при этом сам прибор остается исправным. Кроме этого, за счёт вынесения управляющего ключа из корпуса, расширяется диапазон рабочих температур (от -60 до +60° С).

Дополнительные модули

• Реле обеспечивает включение внешнего сигнального устройства при достижении предаварийного и аварийного режимов, при подключении модуля КС;

• Реле обеспечивает блокировку запуска электродвигателя при снижении сопротивления утечки обмоток электродвигателя на корпус ниже допустимого уровня, при подключении модуля М1;

• Реле обеспечивает включение светодиодного индикатора при достижении предаварийного и аварийного режимов, при подключении модуля ИС;

• Реле предназначено для работы совместно с пультами управления ПУ-02Л, обеспечивающими считывание данных и регулировку уставок защиты по беспроводному оптическому каналу связи. Один пульт может обслуживать неограниченное количество реле.

• Реле предназначено для работы совместно с пультами управления ПУ-02С, обеспечивающими считывание данных и регулировку уставок защиты по бесконтактному проводному каналу связи. Один пульт может обслуживать неограниченное количество реле.

• Реле работает совместно с адаптером USB, обеспечивающим передачу накопленных данных (без возможности программирования) в персональный компьютер ПК (ноутбук) и мониторинг работы электродвигателя на экране ПК в реальном масштабе времени. Один Адаптер USB может обслуживать любое количество реле.

• Реле работает совместно с мобильным устройством сбора данных УСИМ, обеспечивающим оперативный сбор данных с приборов и их передачу в компьютер для последующей обработки и документирования. Одно устройство может обслуживать любое количество реле.

• Реле работает совместно с системой радиального интерфейса удаленного сбора данных СИРИУС, используемой для удаленного (до 1000 метров) сбора информации о работе электроустановок.

• Реле работает совместно с Адаптером Ethernet , используемым для построения систем удаленного мониторинга и сбора информации о работе электроустановок с произвольным количеством объектов и обеспечивающим согласование протокола передачи данных приборов защиты/мониторинга электрооборудования и протокола передачи сети Ethernet(без возможности программирования).

• Реле работает совместно с Адаптером RS-485 , используемым для подключения прибора к информационным системам, работающим под управлением SCADA систем, реализующим протокол передачи данных MODBUS RTU(без возможности программирования).

Реле РКЗМ: РКЗМ-5, РКЗМ-25, РКЗМ-50, РКЗМ-250, РКЗМ-500, РКЗМ-900 обеспечивает включение внешнего сигнального устройства при достижении предаварийного и аварийного режимов, при подключении модуля КС.

Модуль КС предназначен для сигнализации предаварийного и аварийного режимов. Контакт сигнальный КС представляет собой модуль управления мощным устройством сигнализации и обеспечивает коммутацию тока 0,3 А при напряжении от 180 до 240В. В качестве нагрузки может использоваться лампа накаливания, сирена, звонок, вспомогательный пускатель (реле) и т.п. Модуль КС подключается к реле РКЗМ (РКЗМ-5, РКЗМ-25, РКЗМ-50, РКЗМ-250, РКЗМ-500, РКЗМ-900). Питание модуля КС осуществляется от прибора напряжением 5В. Габаритные размеры модуля : длина 40 мм, диаметр 14 мм. Масса не более 10 г. Длина шнура – 80 см.

Реле РКЗМ: РКЗМ-5, РКЗМ-25, РКЗМ-50, РКЗМ-250, РКЗМ-500, РКЗМ-900 обеспечивает блокировку запуска электродвигателя при снижении сопротивления утечки обмоток электродвигателя на корпус ниже допустимого уровня, при подключении модуля М1.

Модуль контроля утечки М1 предназначен для блокировки запуска электродвигателя при снижении сопротивления утечки обмоток электродвигателя на корпус ниже допустимого уровня (360 +/- 60 кОм). Функция контроля утечки действует только при отключенном электродвигателе и начинает работу через 4 сек после включения прибора. Модуль М1 подключается к реле РКЗМ (РКЗМ-5, РКЗМ-25, РКЗМ-50, РКЗМ-250, РКЗМ-500, РКЗМ-900). Питание модуля М1 осуществляется от прибора напряжением 5 В. Габаритные размеры модуля М1: длина 40 мм, диаметр 14 мм. Масса модуля не более 10 г. Длина шнура – 80 см.

Реле РКЗМ: РКЗМ-5, РКЗМ-25, РКЗМ-50, РКЗМ-250, РКЗМ-500, РКЗМ-900 обеспечивает включение светодиодного индикатора при достижении предаварийного и аварийного режимов, при подключении модуля ИС.

Дополнительный модуль ИС (индикатор сигнальный) предназначен для сигнализации предаварийного и аварийного режимов. Представляет собой шлейф со светодиодным индикатором на конце, который может быть вынесен на панель управления двигателем. Модуль ИС подключается к реле РКЗМ (РКЗМ-5, РКЗМ-25, РКЗМ-50, РКЗМ-250, РКЗМ-500, РКЗМ-900). Питание модуля ИС осуществляется от прибора напряжением 5 В. Габаритные размеры модуля ИС: длина 40 мм диаметр 14 мм. Масса модуля не более 10 г. Длина шнура – 1м. Диаметр светодиодного держателя – 14мм.

Технические характеристики

Реле изготавливаются следующих типономиналов: РКЗМ-5, РКЗМ-25, РКЗМ-50, РКЗМ-250, РКЗМ-500, РКЗМ-900 соответствующих пределу контролируемых токов в амперах.

Выбор реле РКЗМ по мощности электродвигателя

Вес реле РКЗМ с трансформаторами тока

*Примечание: по индивидуальному заказу возможно исполнение трансформаторов любого типоразмера для всех моделей РКЗМ-5, РКЗМ-25, РКЗМ-50, РКЗМ-250, РКЗМ-500, РКЗМ-900.

• Время задержки срабатывания защитного отключения Тзад – регулируемое в пределах от 3 до 250 сек.

• Время задержки срабатывания защитного отключения при пуске электроустановки Тп - регулируемое в пределах от З до 250 сек.

• Время задержки срабатывания защитного отключения при обрыве фазы фиксировано и составляет 3±0,2 сек.

• Реле сохраняет в памяти значения контролируемых токов на момент защитного отключения, а также сохраняет информацию о причине аварии.

• Реле регистрирует и сохраняет в памяти неограниченное время информацию о количестве и причинах аварийных отключений. Максимальное число регистрируемых аварийных отключений - 255.

• Реле имеет режим автоматического сброса защиты через заданный интервал времени Тапп, регулируемый в пределах от 1 до 255 минут.

• Реле имеет режим автоматического отключения электроустановки через заданный интервал времени Тmax, регулируемый в пределах от 1 до 255 минут.

• Реле коммутирует электрическую цепь переменного тока от 0,03 до 1,5 А при напряжении от 180 до 420 В.

• Питание прибора осуществляется от сети переменного тока напряжением от 180 до 420 В частотой (50±2) Гц.

• Мощность, потребляемая прибором от сети - не более 2 Вт.

• Габаритные размеры блока индикации - не более 70х80х105 мм .

• Габаритные размеры реле (без датчиков тока) - не более 20х50х50 мм .

• Длина шнура от корпуса реле до корпуса блока индикации 160±5 см.(допустимо наращивать до 20 м.)

• Длина шнура от корпуса реле до датчиков 35±5 см.;

• Реле изготавливается в исполнении УХЛ категории 3 по ГОСТ 15150 и предназначено для работы при температуре окружающей среды от минус 40 до +40 °С при относительной влажности до 98% при 25 °С (По желанию потребителя температурный диапазон может быть увеличен);

• Степень защиты - IP60;

• Средний срок службы реле - не менее 5 лет.

Комплект поставки реле РКЗМ

Реле контроля и защиты РКЗМ с трансформаторами тока - 1шт

Паспорт на реле РКЗМ - 1шт

Пульт управления ПУ-02* - 1шт

*Примечание: Пульт управления ПУ-02Л, ПУ-02С входит в комплект поставки по требованию заказчика и оплачивается отдельно!

Технический паспортреле контроля и защиты РКЗМ

Технический паспорт реле РКЗМ скачать
