Монитор двигателя МД-4

Монитор двигателя МД-4

Назначение

Монитор двигателя МД-4 предназначен для осуществления мониторинга – непрерывного наблюдения за работой электродвигателя, регистрации режимов и событий, накопления статистических данных о работе электродвигателей и агрегатов на их основе. Регистрируется информация о запусках, нормальных и аварийных отключениях электродвигателя, перерывах и отключениях электроснабжения с фиксацией даты и времени событий и их параметров: контролируемых токов и причины аварии на момент аварийного отключения, пускового тока и времени выхода на режим контролируемого электродвигателя при его запуске, длительности перерыва электроснабжения, ведется учет времени наработки, числа нормальных и аварийных отключений электродвигателя и ряд других параметров. Монитор обеспечивает передачу накопленных данных и мониторинг работы электродвигателя на экране ПК в реальном масштабе времени.

Монитор двигателя МД-4 изготавливается девяти номиналов: МД-4-2.5, МД-4-5, МД-4-10, МД-4-25, МД-4-50, МД-4-125, МД-4-250, МД-4-500 и МД-4-1250, соответствующих пределам уставок номинального тока.

С целью расширения функциональных возможностей проведена доработка выпускаемых приборов МД-4:

• введена дополнительная функция сохранения в памяти МД-4 до восьми трендов аварий (осциллограммы действующих значений токов двигателя на момент аварий);

• введена дополнительная функция сохранения в памяти МД-4 до четырех трендов запусков (осциллограммы действующих значений токов двигателя при запуске двигателя в интервале до 100 сек);

• введена программируемая уставка задержки повторного включения электродвигателя — ограничение частоты пусков;

• возможность работы в системе беспроводного доступа — беспроводная сеть обслуживания группы приборов с удаленного компьютера;

• дополнительная опция по желанию заказчика — синхронизация встроенных часов группы приборов с часами-эталоном.

Мы стараемся предоставить нашим потребителям оптимальное эффективное решение в виде современного и стабильно работающего оборудования, которое отвечает всем требованиям и стандартам, а также ожиданиям и потребностям самых взыскательных клиентов.

Описание устройства защиты

Монитор двигателя МД-4 обеспечивает функции защиты следующих видов:

• трехуровневую защиту от перегрузки по току с раздельной регулировкой по каждому уровню выдержки времени на отключение, в том числе по току отсечки;

• защиту от недогрузки по току;

• защиту от неполнофазного режима работы;

• защиту от превышения допустимого дисбаланса токов;

• защиту от однофазных замыканий на землю;

• защиту от частых пусков.

Защитное отключение осуществляется путем размыкания или замыкания управляющего ключа (режим программируется потребителем), включаемого в цепь исполнительного контактора или автоматического выключателя. В качестве управляющего ключа используется симметричный тиристор (симистор), поэтому полярность подключения ключа в схему управлении электродвигателя значении не имеет. Ключ гальванически изолирован от цепей питания монитора, что дает возможность включения его в любой точке схемы управления электродвигателя. Ключ выполнен в виде съемного модуля, что позволяет производить его замену при выходе из строя без демонтажа монитора и его датчиков тока.

Монитор изготавливается девяти номиналов: МД-4-2.5, МД-4-5, МД-4-10, МД-4-25, МД-4-50, МД-4-125, МД-4-250, МД-4-500 и МД-4-1250, соответствующих пределам уставок по току в амперах.

Монитор изготавливается в двух различных конструктивных исполнениях - с разъемным и неразъемным соединением датчиков тока. Прибор дополнительно может оборудоваться креплением на DIN-рейку (уточняйте при заказе).

Мониторы предназначены для установки в цепях питания трехфазных электродвигателей переменного тока промышленной частоты 50 Гц напряжением 220/380 В. При косвенном подключении через трансформаторы тока мониторы МД-4-2.5, МД-4-5 могут использоваться в электролиниях на любое напряжение.

Функционал монитора может быть расширен при подключении дополнительных модулей и интерфейсных адаптеров.

Дополнительные модули (поставляются по требованию)

Дополнительные устройства и модули (поставляются по требованию заказчика)

• Реле обеспечивает включение внешнего сигнального устройства при достижении предаварийного и аварийного режимов, при подключении модуля КС;

• Реле обеспечивает блокировку запуска электродвигателя при снижении сопротивления утечки обмоток электродвигателя на корпус ниже допустимого уровня, при подключении модуля М1;

• Реле обеспечивает блокировку запуска электродвигателя, а также защитное отключение при превышении температуры, при подключении модуля МКТ;

• Реле обеспечивает включение светодиодного индикатора при достижении предаварийного и аварийного режимов, при подключении модуля ИС;

• Реле обеспечивает индикацию режима работы и причины аварийного отключения электроустановки при подключении модуля ИС1;

• Реле работает совместно с пультом управления ПУ-04С, обеспечивающим считывание данных и регулировку уставок защиты по бесконтактному проводному каналу связи. Один пульт может обслуживать любое количество реле;

• Реле работает также совместно с пультом управления ПУ-04Л, обеспечивающим считывание данных и регулировку уставок защиты по беспроводному оптическому каналу связи. Один пульт может обслуживать любое количество реле;

• Реле работает совместно с Адаптером USB, обеспечивающим передачу накопленных данных в персональный компьютер ПК (ноутбук) и мониторинг работы электродвигателя на экране ПК в реальном масштабе времени. Один Адаптер USB может обслуживать любое количество реле;

• Реле работает совместно с мобильным устройством сбора данных УСИМ, обеспечивающим оперативный сбор данных с приборов и их передачу в компьютер для последующей обработки и документирования. Одно устройство может обслуживать любое количество реле;

• Реле работает совместно с системой радиального интерфейса удаленного сбора данных СИРИУС , используемой для удаленного (до 1000 метров) сбора информации о работе электроустановок;

• Реле работает совместно с Адаптером Ethernet , используемым для построения систем удаленного мониторинга и сбора информации о работе электроустановок с произвольным количеством объектов и обеспечивающим согласование протокола передачи данных приборов защиты/мониторинга электрооборудования и протокола передачи сети Ethernet.

Реле работает совместно с Адаптером RS-485 , используемым для подключения прибора к информационным системам, работающим под управлением SCADA систем, реализующим протокол передачи данных MODBUS RTU.

Управляющая программа

Управляющая программа МД-4 предназначена для чтения информации и программирования прибора на ПК при подключении с помощью USB адаптера.

Основные функции:

• программирование уставок защиты;

• программирование режима работы входа Х3 и выхода Х4 прибора;

• программирование режима работы ключа управления (нормально замкнутый или нормально разомкнутый);

• мониторинг состояния электроустановки в реальном времени;

• накопление и сохранение данных о работе электроустановки в графическом виде (протоколы запуска, протоколы аварийного отключения и проч.);

• считывание, сохранение и открытие для просмотра ранее сохраненных журналов событий МД-4.

Технические характеристики

Монитор двигателя МД-4 изготавливается девяти номиналов: МД-4-2.5, МД-4-5, МД-4-10, МД-4-25, МД-4-50, МД-4-125, МД-4-250, МД-4-500 и МД-4-1250 соответствующих пределу контролируемых токов в амперах.

Выбор Монитор двигателя МД-4 по мощности электродвигателя

Вес Монитора двигателя МД-4 с трансформаторами тока

*Примечание: по индивидуальному заказу возможно исполнение трансформаторов любого типоразмера для всех моделей: МД-4-2.5, МД-4-5, МД-4-10, МД-4-25, МД-4-50, МД-4-125, МД-4-250, МД-4-500 и МД-4-1250.

• Время задержки срабатывания защитного отключения Tзз по току замвкания на землю Iзз - регулируемое в пределах от 0 до 5 сек. с шагом 0.05 сек. Погрешность задержки срабатывания защитного отключения по току замыкания на землю – не более +0.05 сек;

• Время задержки срабатывания защитного отключения Tо по току отсечки Iо - регулируемое в пределах от 0 до 0.5 сек. с шагом 0.05 сек. Погрешность задержки срабатывания защитного отключения по току отсечки – не более +0.03 сек;

• Время задержки срабатывания защитного отключения Tmax по току по току максимальной защиты Imax - регулируемое в пределах от 0.5 до 60 сек. с шагом 0.5 сек;

• Время задержки срабатывания защитного отключения Tnom по току перегрузки Inom, недогрузки Imin , дисбалансу токов Dmax и току предупредительной сигнализации Iпс - регулируемое в пределах от 1 до 250 сек. с шагом 1 сек;

• Время задержки срабатывания защитного отключения при пуске электродвигателя Тп - регулируемое в пределах от 1 до 250 сек. с шагом 1 сек; • Время задержки срабатывания защитного отключения при обрыве фазы фиксировано и составляет 3 сек;

• Время задержки включения при перерыве электроснабжения электродвигателя Тсз - регулируемое в пределах от 1 до 250 сек. с шагом 1 сек;

• Время задержки на автоматический повторный пуск Тпв - регулируемое в пределах от 1сек. до 180 минут;

• Число попыток автоматического повторного пуска Nпв - регулируемое в пределах от 1 до 250;

• Управляющий контакт монитора коммутирует электрическую цепь переменного тока от 0.03 до 2 А при напряжении до 420 В;

• Управляющий контакт монитора допускает перегрузку до 25 А в течение времени не более 0.5 сек;

• Питание монитора осуществляется от сети переменного тока напряжением в пределах от 180 до 420 В частотой (50 ± 2) Гц;

• Мощность, потребляемая монитором от сети, - не более 2 Вт;

• Габаритные размеры монитора – не более 70 х 80 х 105 мм;

• Длина кабеля от монитора до датчиков тока – 1100 ± 100 мм (допустимо наращивать до 20 м);

• Монитор изготавливается в исполнении УХЛ категории 3 по ГОСТ 15150 и предназначено для работы при температуре окружающей среды от минус 40 до +40° С при относительной влажности до 98% при 25° С. (По желанию потребителя температурный диапазон может быть увеличен).;

Средний срок службы монитора - не менее 5 лет.

Комплект поставки Монитор двигателя МД-4

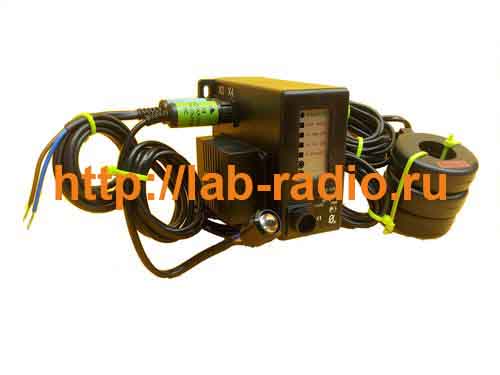

Монитор двигателя МД-4 с трансформаторами тока - 1шт

Паспорт на Монитор двигателя МД-4 - 1шт

Пульт управления ПУ-04С, ПУ-04Л* - 1шт

*Примечание: Пульт управления ПУ-04С, ПУ-04Л входит в комплект поставки по требованию заказчика и оплачивается отдельно!

Технический паспорт Монитор двигателя МД-4
