Электронное тепловое реле Смартреле С-120

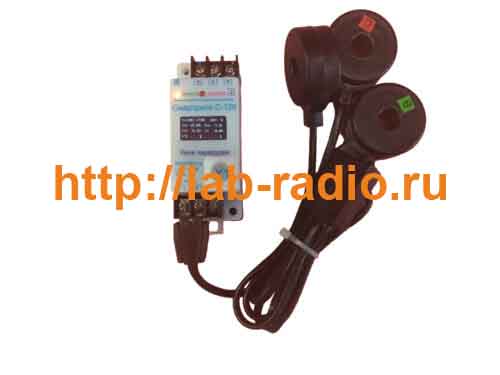

Электронное тепловое реле Смартреле С-120 (реле защиты крановых двигателей)

Назначение

Электронные реле перегрузки типа Смартреле С-120 (реле защиты крановых двигателей) предназначены для защиты от перегрева однофазных или трехфазных электродвигателей, работающих в режимах частых пусков, повторно-кратковременных и нестационарных нагрузок. Реле позволяют эффективно защитить электродвигатель при возникновении продолжительных перегрузок, заклинивании ротора, затянутом пуске, обрыве или перекосе фаз. Время срабатывания реле имеет интегральную зависимость от величины и продолжительности токовых перегузок.

Реле предназначены для установки в системах (шкафах) управления низковольтными (0,4КВ) электродвигателями с включением магнитными пускателями (контакторами). Защитное отключение осуществляется размыканием исполнительного контакта реле, включаемого в цепь катушки управления контактора. При косвенном подключении через внешние трансформаторы тока реле могут использоваться для защиты электродвигателей на любое напряжение.

Реле работает совместно с другими приборами защиты серии Смартреле и предназначено для расширения их функциональных возможностей.

Специалистами нашей организации наработан богатый опыт в области защиты электродвигателей и других электроустановок. На нашем сайте представлен далеко не полный перечень оборудования, которое нам приходилось изготавливать по индивидуальному заказу. Если Вы чего-то не нашли на сайте, присылайте техническое описание изделия, которое вам нужно, мы Вам обязательно поможем!

Мы стараемся предоставить нашим потребителям оптимальное эффективное решение в виде современного и стабильно работающего оборудования, которое отвечает всем требованиям и стандартам, а также ожиданиям и потребностям самых взыскательных клиентов.

Описание устройства защиты

Защита приводов крановых механизмов, работающих в кратковременных и повторно-кратковременных режимах, в том числе, с частыми пусками и электрическим торможением; Защита приводов металлургических механизмов, например, прокатных станов при неопределенности нагрузок, обусловленной разнотолщинностью обрабатываемых заготовок, изменением скорости прокатки и другими технологическими факторами; Защита электроприводов обрабатывающих станков.

Примечание. Для защиты электрических цепей от длительного протекания токов перегрузки в электротехнике широко применяются реле тепловой защиты с термобиметаллическими исполнительными механизмами.

Тепловые реле служат для защиты электродвигателей от перегрузок, заклинивания ротора, затяжного пуска, обрыва или перекоса фаз.

Недостатки тепловых реле хорошо известны специалистам: нерегулируемость и нестабильность защитной характеристики, сильное влияние на характеристики температуры окружающей среды, большой разброс по току и времени срабатывания, ограниченный диапазон номинальных токов.

Тепловые реле нуждаются в настройке и в периодических контрольных проверках, иначе появляется риск несрабатывания или ложного срабатывания.

Сложной является задача оптимального подбора теплового реле под конкретный объект для согласования характеристик, контроля характеристик срабатывания в процессе эксплуатации.

Существенной является проблема низкой надежности в целом тепловых реле, особенно китайского производства, реле зарубежных производителей характеризуются во многих случаях неприемлемо высокой стоимостью.

Создание нашими специалистами серии электронных тепловых реле является попыткой устранить некоторые существенные недостатки традиционных тепловых реле и предложить потребителям свои технические решения в данной области техники.

Предлагаемые модификации электронных тепловых реле обладают по сравнению с традиционными тепловыми реле следующими техническими преимуществами:

• обеспечивают широкий диапазон перестройки характеристик: классы защиты Е2, Е5, Е10, Е15, Е20, Е25, Е30, Е35, Е40 ;

• обеспечивают широкий диапазон и высокую точность регулировки тока срабатывания;

• обеспечивают ускоренное срабатывание при возникновении неполнофазного режима; обеспечивают функции максимально-токовой защиты с широким диапазоном регулировки характеристик срабатывания;

• обеспечивают индикацию настроек реле на встроенном дисплее;

• обеспечивают индикацию теплового состояния реле и защищаемого объекта;

• обеспечивают предотвращение преждевременного пуска защищаемого объекта;

• обеспечивают подсчет и отображение на встроенном дисплее числа аварийных срабатываний;

• обеспечивают стабильность и возможность проверки защитных характеристик реле;

• обеспечивают высокую надежность и большой ресурс работы;

• обеспечивают защиту от несанкционированного изменения настроек реле;

• обеспечивают возможность включения в состав систем АСУТП потребителей (интерфейсы USB, RS-485, Ethernet);

• обеспечивают возможность наблюдения за режимами работы контролируемого электродвигателя с удаленного поста диспетчера, предупредительную сигнализацию об опасных режимах.

Реле перегрузки типа Смартреле С-120/1

Однофазное реле перегрузки Смартреле С-120/1, оборудовано одним датчиком тока.

Однофазное реле защиты крановых электродвигателей изготавливается восьми номиналов в зависимости от диапазона регулировки уставки номинального тока: смартреле С-120/1-2.5, смартреле С-120/1-5, смартреле С-120/1-10, смартреле С-120/1-25, смартреле С-120/1-50, смартреле С-120/1-125, смартреле С-120/1-250, смартреле С-120/1-500 и смартреле С-120/1-1250.

Реле перегрузки типа Смартреле С-120/2

Трехфазное реле перегрузки Смартреле С-120/2, оборудовано тремя датчиками тока.

Трехфазное реле защиты крановых электродвигателей изготавливается восьми номиналов в зависимости от диапазона регулировки уставки номинального тока: смартреле С-120/2-2.5, смартреле С-120/2-5, смартреле С-120/2-10, смартреле С-120/2-25, смартреле С-120/2-50, смартреле С-120/2-125, смартреле С-120/2-250, смартреле С-120/2-500 и смартреле С-120/2-1250.

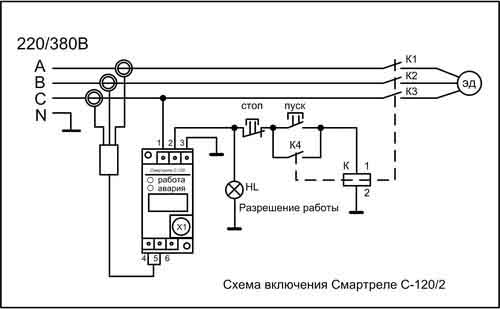

Схема подключения Электронное тепловое реле Смартреле С-120 (реле защиты крановых двигателей)

Технические характеристики

Реле защиты крановых электродвигателей Смартреле С-120 изготавливается восьми номиналов: смартреле С-120-5, смартреле С-120-12.5, смартреле С-120-25, смартреле С-120-50, смартреле С-120-125, смартреле С-120-250, смартреле С-120-500 и смартреле С-120-1250 соответствующих пределу контролируемых токов в амперах.

Выбор Реле защиты крановых электродвигателей Смартреле С-120 по мощности электродвигателя

Вес Реле защиты крановых электродвигателей Смартреле С-120 с трансформаторами тока

*Примечание: по индивидуальному заказу возможно исполнение трансформаторов любого типоразмера для всех моделей: смартреле С-120-5, смартреле С-120-12.5, смартреле С-120-25, смартреле С-120-50, смартреле С-120-125, смартреле С-120-250, смартреле С-120-500 и смартреле С-120-1250.

• габаритные размеры (без датчиков тока) - не более 35 х 95 х 42 мм.;

• масса реле - не более 100 г.;

• все модификации реле изготавливаются в исполнении УХЛ категории 3 по ГОСТ 15150-69 и предназначены для работы при температуре окружающей среды от -40 до +40 С при относительной влажности до 98% при температуре +25 С.;

средний срок службы - не менее 10 лет.

Комплект поставки Реле защиты крановых электродвигателей Смартреле С-120

Реле защиты крановых электродвигателей Смартреле С-120 - 1шт

Паспорт на Реле защиты крановых электродвигателей Смартреле С-120 - 1шт

Пульт управления ПУ-04С, ПУ-04Л* - 1шт

*Примечание: Пульт управления ПУ-04С, ПУ-04Л входит в комплект поставки по требованию заказчика и оплачивается отдельно!

Технический паспорт Реле защиты крановых электродвигателей Смартреле С-120

Технический паспорт Реле защиты крановых электродвигателей Смартреле С-120 скачать
