Контроллер магнитного пускателя, Смартреле С-127

Цена 12950 Р.

Описание

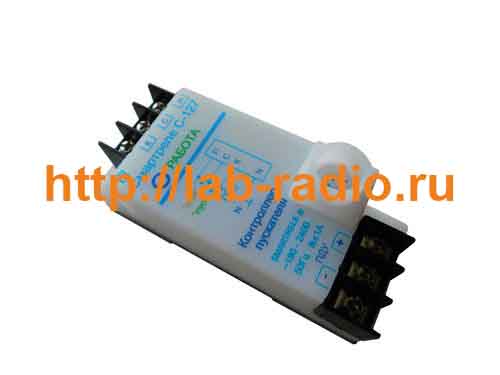

Контроллер магнитного пускателя, Смартреле С-127

Назначение

Контроллер предназначен для установки в системах (шкафах) управления трехфазными низковольтными (0,4КВ) электродвигателями с включением магнитными пускателями (контакторами).

Выполняемые функции: бесконтактное дистанционное управление пускателями и контакторами.

Использование контроллера позволяет устранить ряд существенных недостатков традиционных аппаратов управления. Совместно с магнитным пускателем установленным, в цепи питания электродвигателя контроллер обеспечивает:

• бесконтактное управление включением и отключением пускателя;

• дистанционное аналоговое управление пускателем по одной двухпроводной сигнальной линии (до 2КМ) от одного или нескольких кнопочных постов;

• контроль состояния и дистанционное цифровое управление пускателем в системах АСУТП на базе интерфейсов USB, RS-485, Ethernet или беспроводной локальной сети;

• работу пускателя в режиме с предотвращением самозапуска (повторного включения) при перерывах электроснабжения в сети;

• работу пускателя в режиме с самозапуском при перерывах электроснабжения в сети, с регулируемой выдержкой времени на включение при восстановлении напряжения. Режим работы контроллера может устанавливаться изготовителем или самим потребителем.

Контролер коммутирует контактами электрическую цепь переменного тока от 0,01 до 1 А и рассчитан на управление магнитными пускателями и контакторами от 0 до IV величины с катушками включения на переменное напряжение ~220 В.

При работе с контакторами свыше указанных габаритов необходимо подключение промежуточного реле.

Специалистами нашей организации наработан богатый опыт в области защиты электродвигателей и других электроустановок. На нашем сайте представлен далеко не полный перечень оборудования, которое нам приходилось изготавливать по индивидуальному заказу. Если Вы чего-то не нашли на сайте, присылайте техническое описание изделия, которое вам нужно, мы Вам обязательно поможем!

Мы стараемся предоставить нашим потребителям оптимальное эффективное решение в виде современного и стабильно работающего оборудования, которое отвечает всем требованиям и стандартам, а также ожиданиям и потребностям самых взыскательных клиентов.

Описание устройства защиты

Технические преимущества применения контроллера.

Типовая схема подключения электродвигателя через магнитный пускатель, наиболее распространенная во всем промышленном электрооборудовании, приведена на рис.1 (на схеме для упрощения не показаны необходимые в конкретных случаях элементы, устанавливаемые в оперативной цепи управления: автомат защиты, кнопка аварийного отключения, тепловое реле и пр.).

Три фазы на двигатель идут через пускатель КМ, включение/выключение пускателя осуществляется кнопками SB2 «ПУСК» и SB1 «СТОП». При включении пускателя кнопкой «ПУСК» замыкается контакт самоблокировки SQC, удерживающий пускатель во включенном состоянии после отпускания кнопки.

Отключение пускателя происходит при нажатии кнопки «СТОП» или при пропадании напряжения в сети (перерыве электроснабжения).

Основным положительным свойством, обеспечивающим широкое применение этой схемы, является способность предотвращать самопроизвольное повторное включение (самозапуск) двигателя при «просадках» или отключениях напряжения в сети (перерывах электроснабжения), вызвавших отключение пускателя.

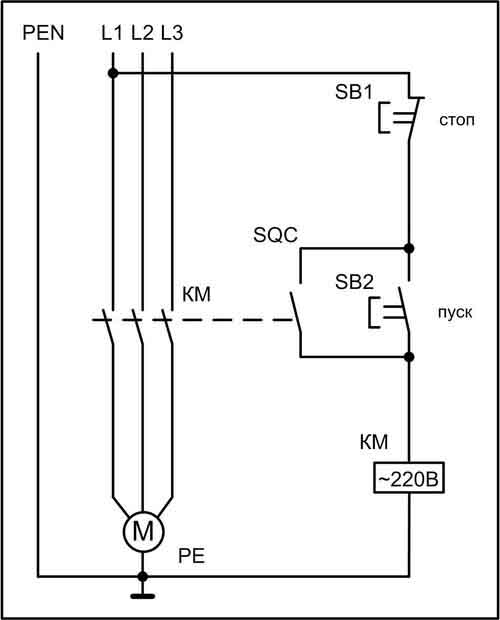

Рисунок 1 - типовая схема аппарата управления электродвигателем с предотвращением самозапуска или перерывах электроснабжения.

Указанное свойство позволяет предотвратить нежелательные последствия, связанные с перегрузками сети при одновременном включении после перерыва электроснабжения группы энергоемких нагрузок, а также опасные последствия, которые могут возникнуть при самопроизвольном включении оборудования при подаче сетевого напряжения.

Вместе с тем, приведенная схема проявляет в процессе эксплуатации и существенные недостатки:

• Двигатель (пускатель) может не включаться по причине подгорания или окисления контактов кнопок «ПУСК» или «СТОП»;

• Двигатель (пускатель) может не включаться на «самоподхват» по причине подгорания или окисления контакта самоблокировки пускателя.

Подгоранию контактов способствует наличие пускового броска и существенной индуктивной составляющей тока катушки пускателя, вызывающие ускоренную эрозию контактов.

С другой стороны, указанное положительное свойство — предотвращение самозапуска при перерывах электроснабжения - является и недостатком данной схемы. В ряде случаев, например, при эксплуатации электроустановок с непрерывным режимом работы требуется вмешательство обслуживающего персонала для возобновления их работы (повторного включения) после отключения, вызванного перерывом электроснабжения.

Другая схема (рис.2) подключения электродвигателя через магнитный пускатель предусматривает подключение пускателя к сети посредством выключателя SA. При подаче сетевого напряжения происходит включение пускателя.

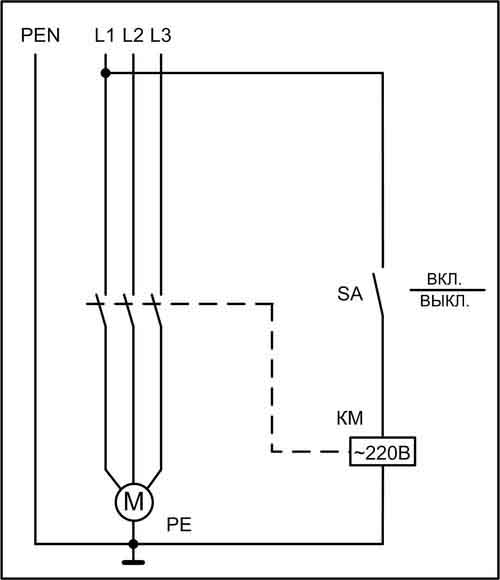

Рисунок 2 - типовая схема аппарата управления электродвигателем с самозапуском или перерывах электроснабжения.

Главным недостатком схемы являются нежелательные последствия, связанные с перегрузками сети при одновременном включении после подачи напряжения или перерыва электроснабжения группы энергоемких нагрузок с высокой кратностью пускового тока, а также опасные последствия, которые могут возникнуть при самопроизвольном включении оборудования при подаче сетевого напряжения.

В связи с этим схема находит ограниченное применение, в основном, для управления маломощными нагрузками.

Перечисленные недостатки, присущие приведенным типовым схемам, удается полностью устранить при использовании бесконтактных аппаратов управления электроустановками) на основе Контроллера магнитного пускателя типа Смартреле С-127.

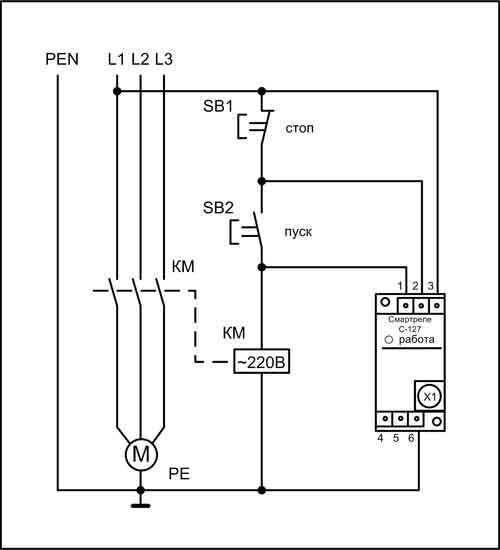

Схема подключения Контроллер магнитного пускателя, Смартреле С-127
