Монитор двигателя Смартреле МД-4

Назначение

Монитор двигателя Смартреле МД-4 предназначено для установки в цепях питания трехфазных электродвигателей и других электроустановок переменного тока промышленной частоты 50 Гц номинальным напряжением ~230/400 или ~400/690 В для их защиты от аварийных режимов работы.

Реле осуществляет контроль токов в трех фазах питания контролируемой электроустановки и при выявлении аварийных режимов работы отключает ее.

Монитор двигателя Смартреле МД-4 изготавливается девяти номиналов: смартреле МД-4-2.5, смартреле МД-4-5, смартреле МД-4-10, смартреле МД-4-25, смартреле МД-4-50, смартреле МД-4-125, смартреле МД-4-250, смартреле МД-4-500 и смартреле МД-4-1250, соответствующих пределам уставок номинального тока.

Мы стараемся предоставить нашим потребителям оптимальное эффективное решение в виде современного и стабильно работающего оборудования, которое отвечает всем требованиям и стандартам, а также ожиданиям и потребностям самых взыскательных клиентов.

Описание устройства защиты

Монитор двигателя Смартреле МД-4 осуществляет контроль токов в трех фазах питания контролируемой электроустановки и при выявлении аварийных режимов работы отключает ее. Отключение происходит в следующих аварийных ситуациях:

1 при перегрузке по току;

2 при недогрузке по току;

3 при неполнофазном режиме работы (обрыве фазы);

4. Защиту от превышения допустимого дисбаланса токов;

5 при замыкании обмотки электродвигателя на землю;

6 при недопустимом перекосе фаз по току.

Защитное отключение осуществляется путем размыкания исполнительного контакта реле, включаемого в цепь исполнительного контактора или автоматического выключателя.

Монитор двигателя Смартреле МД-4 обеспечивает блокировку запуска контролируемого электродвигателя при снижении сопротивления изоляции обмоток относительно земли ниже 360 КОм (предпусковой контроль).

 Для получения и анализа накопленной информации предусмотрено подключение реле к персональному компьютеру.

Монитор двигателя Смартреле МД-4 обеспечивает накопление и сохранение во внутренней энергонезависимой памяти:

1. Графиков действующих значений токов (до 4 шт.) в фазах электродвигателя при запуске в интервале до 100 сек;

2. Графиков действующих значений токов (до 8 шт.) в фазах электродвигателя на момент аварийного отключения в интервале до 10 сек;

3. Информации о запусках, нормальных и аварийных отключениях электродвигателя, перерывах и отключениях электроснабжения с фиксацией даты и времени соответствующих событий и ряд других параметров.

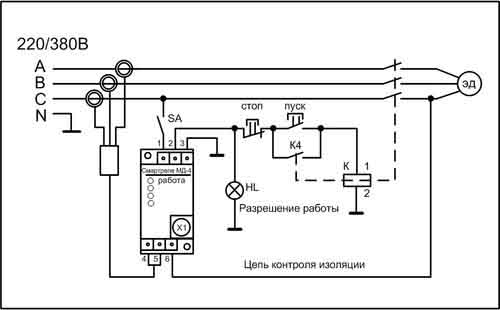

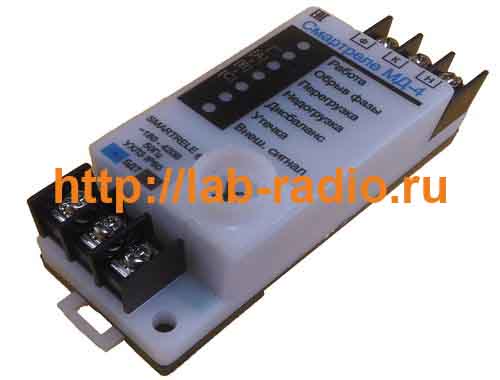

Внешний вид Монитор двигателя Смартреле МД-4

Технические характеристики

Монитор двигателя Смартреле МД-4 изготавливается девяти номиналов: смартреле МД-4-2.5, смартреле МД-4-5, смартреле МД-4-10, смартреле МД-4-25, смартреле МД-4-50, смартреле МД-4-125, смартреле МД-4-250, смартреле МД-4-500 и смартреле МД-4-1250 соответствующих пределу контролируемых токов в амперах.

Выбор Монитор двигателя Смартреле МД-4 по мощности электродвигателя

Вес Монитор двигателя Смартреле МД-4 с трансформаторами тока

*Примечание: по индивидуальному заказу возможно исполнение трансформаторов любого типоразмера для всех моделей: смартреле МД-4-2.5, смартреле МД-4-5, смартреле МД-4-10, смартреле МД-4-25, смартреле МД-4-50, смартреле МД-4-125, смартреле МД-4-250, смартреле МД-4-500 и смартреле МД-4-1250.

При подборе номинала прибора защиты под Ваш электродвигатель необходимо руководствоваться значениями колонок таблицы - "Пределы регулирования режимных уставок по току перегрузки Inom". Таким образом, чтобы номинальный ток Вашего электродвигателя укладывался и был максимально приближен к диапазону приведенному в данных столбцах. Не следует выбирать номинал на границах диапазона, а также со значительным запасом по регулированию уставки. Например: для электродвигателя с номинальным током Inom=90А необходимо выбрать прибор с номиналом 125 (Смартреле МД-4-125), тогда как для электродвигателя с номинальным током Inom="120А будет более целесообразным выбрать прибор с номиналом 250 (Смартреле МД-4-250). Не следует ,к примеру, для электродвигателей с номинальным током Inom=5 выбирать прибор "с запасом", например Смартреле МД-4-50, в этом случае максимально корректно будет работать прибор Смартреле МД-4-12.5. Напоминаем, что упрощенная формула вычисления номинального тока (Inom) трехфазного асинхронного электродвигателя по номинальной мощности (Pnom) равна : Inom=Pnom*2.

Важное дополнение!Если Вы планируете использовать защитное отключение по току отсечки Io для Вашей электроустановки, то необходимо учитывать величину пускового тока Вашего электродвигателя. Обычно составляет 5-8 крат от номинального тока Inom. В этом случае при выборе номинала прибора необходимо обратить внимание, чтобы величина пускового тока Вашего электродвигателя не превышала предельное значение регулирования уставки защитного отключения по току отсечки Io, выбранного Вами номинала прибора, в противном случае следует выбрать следующий номинал.

• Управляющий контакт реле коммутирует электрическую цепь переменного тока от 0.01" до 1 А при напряжении до 460 В, допускаетcя перегрузка до 25 А в течение времени не более 0.5 сек;

• Питание реле осуществляется от сети переменного тока напряжением в пределах от 180 до 460 В частотой (50 ± 2) Гц;

• Мощность, потребляемая реле от сети, - не более 0.6 Вт;

• Габаритные размеры реле – не более 42 х 35 х 92 мм (без датчиков тока);

• Длина кабеля от реле до датчиков тока (вариант с разъемным соединением датчиков) – 1100 ± 100 мм (допустимо наращивать до 20 м);

• Изготавливается в исполнении УХЛ категории 3 по ГОСТ; 15150 и предназначено для работы при температуре окружающей среды от минус 40 до +40° С при относительной влажности до 98% при 25° С.;

• Средний срок службы - не менее 5 лет.

Комплект поставки Монитор двигателя Смартреле МД-4

Монитор двигателя Смартреле МД-4 с трансформаторами тока - 1шт

Паспорт на Монитор двигателя Смартреле МД-4 - 1шт

Пульт управления ПУ-04С, ПУ-04Л* - 1шт

*Примечание: Пульт управления ПУ-04С, ПУ-04Л входит в комплект поставки по требованию заказчика и оплачивается отдельно!

Технический паспорт Монитор двигателя Смартреле МД-4

Технический паспорт Монитор двигателя Смартреле МД-4 скачать
