Реле контроля и защиты электродвигателя Смартреле РЗ

Цена 9950 Р.

Описание

Реле контроля и защиты электродвигателя Смартреле РЗ

Назначение

Реле контроля и защиты электродвигателя Смартреле РЗ предназначено для установки в цепях питания трехфазных электродвигателей и других электроустановок переменного тока промышленной частоты 50 Гц номинальным напряжением ~230/400 В для их защиты от аварийных режимов работы.

Реле осуществляет контроль токов в трех фазах питания контролируемой электроустановки и при выявлении аварийных режимов работы отключает ее.

Мы стараемся предоставить нашим потребителям оптимальное эффективное решение в виде современного и стабильно работающего оборудования, которое отвечает всем требованиям и стандартам, а также ожиданиям и потребностям самых взыскательных клиентов.

Описание устройства защиты

Отключение происходит в следующих аварийных ситуациях:

• при перегрузке по току;

• при обрыве любой фазы.

Защитное отключение осуществляется путем размыкания цепи управления электромагнитного пускателя (контактора).

Реле контроля и защиты электродвигателя Смартреле РЗ изготавливается двух номиналов: смартреле РЗ-5, смартреле РЗ-25, соответствующих пределам уставок по току в амперах.

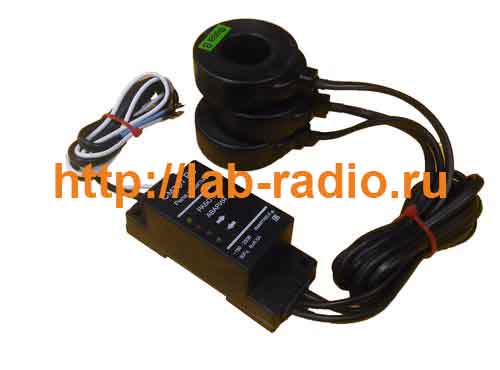

Внешний вид Реле контроля и защиты электродвигателя Смартреле РЗ

Технические характеристики

Реле контроля и защиты электродвигателя Смартреле РЗ изготавливается двух номиналов: смартреле РЗ-5, смартреле РЗ-25 соответствующих пределу контролируемых токов в амперах.

Модель	Контролируемые токи, А	Шаг, А
смартреле РЗ-5	0...25	0.02
смартреле РЗ-25	0...125	0.1

Выбор смартреле РЗ по мощности электродвигателя

Модель	Рекомендуемые значения Iном, А	Рекомендуемые ЭУ по мощности, кВт
смартреле РЗ-5	2,0...5,0	1,0...2,5
смартреле РЗ-25	10...25	5,0...12,5

Вес смартреле РЗ с трансформаторами тока

Модель	Вес реле, кг	Диаметр трансформаторов, мм
смартреле РЗ-5	0,4	10х40х15
смартреле РЗ-25	0,5	24х54х18

*Примечание: по индивидуальному заказу возможно исполнение трансформаторов любого типоразмера для всех моделей: смартреле РЗ-5, смартреле РЗ-25.

• Питание реле осуществляется от сети переменного тока напряжением 180-265 В, частотой (50 ± 2) Гц

• Реле коммутирует электрическую цепь переменного тока от 0,005 до 0.5А при напряжении от 180 до 265 В

• Реле сохраняет в памяти значения контролируемых токов и причину последнего по времени аварийного отключения

• Реле регистрирует и сохраняет в памяти неограниченное время информацию о количестве и причинах аварийных отключений.

• Реле имеет режим автоматического сброса защиты через заданный интервал времени

• Реле имеет режим автоматического отключения электроустановки через заданный интервал времени.

• Реле изготавливается в исполнении УХЛ категории 3 по ГОСТ 15150 и предназначено для работы при температуре окружающей среды от –40 до +40° С при относительной влажности до 95%.

• Мощность, потребляемая от сети – не более 0.25 Вт

• Габаритные размеры реле – не более 35 х 95 х 33 мм

Средний срок службы - не менее 8 лет

Комплект поставки Реле контроля и защиты смартреле РЗ

Реле контроля и защиты смартреле РЗ с трансформаторами тока - 1шт

Паспорт на Реле контроля и защиты смартреле РЗ - 1шт

Пульт управления ПУ-02С, ПУ-02Л* - 1шт

*Примечание: Пульт управления ПУ-02С, ПУ-02Л входит в комплект поставки по требованию заказчика и оплачивается отдельно!

Технический паспорт Реле контроля и защиты электродвигателя смартреле РЗ

Технический паспорт Реле контроля и защиты электродвигателя смартреле РЗ скачать
