Реле мониторинга и защиты Смартреле УМЗ

Назначение

Реле мониторинга и защиты Смартреле УМЗ предназначено для установки в цепях питания трехфазных электродвигателей и других электроустановок переменного тока промышленной частоты 50 или 60 Гц номинальным напряжением 230/400 или 400/690 В для их защиты от аварийных режимов работы. При косвенном подключении через дополнительные трансформаторы тока реле могут использоваться в электрических сетях на любое напряжение. Также реле обеспечивает мониторинг работы электродвигателя, регистрацию режимов и событий, накопление статистических данных о работе электродвигателей и агрегатов на их основе.

Реле мониторинга и защиты Смартреле УМЗ обеспечивает передачу накопленных данных и мониторинг работы электродвигателя на экране ПК в реальном масштабе времени.

Реле осуществляет контроль токов в трех фазах питания контролируемой электроустановки и при выявлении аварийных режимов работы отключает ее.

Реле мониторинга и защиты Смартреле УМЗ изготавливается девяти номиналов: смартреле УМЗ-2-2.5, смартреле УМЗ-5, смартреле УМЗ-10, смартреле УМЗ-25, смартреле УМЗ-50, смартреле УМЗ-125, смартреле УМЗ-250, смартреле УМЗ-500 и смартреле УМЗ-1250, соответствующих пределам уставок номинального тока.

Мы стараемся предоставить нашим потребителям оптимальное эффективное решение в виде современного и стабильно работающего оборудования, которое отвечает всем требованиям и стандартам, а также ожиданиям и потребностям самых взыскательных клиентов.

Описание устройства защиты

Реле мониторинга и защиты Смартреле УМЗ контролирует работу электродвигателя и осуществляет его защитное отключение при возникновении следующих аварийных режимов:

1. перегрузке по току (трехуровневая защита);

2. недогрузке по току (холостом ходе);

3. неполнофазном режиме работы;

4. превышении допустимого дисбаланса токов;

5. замыкании обмоток электродвигателя на землю.

Реле мониторинга и защиты Смартреле УМЗ обеспечивает дополнительные защиты следующих видов:

1. предпусковой контроль изоляции обмоток относительно земли, запрет на включение электродвигателя при снижении сопротивления изоляции ниже 360 кОм;

2. блокировку включения электродвигателя с целью предотвращения частых пусков;

3. задержку перезапуска электродвигателя при перерывах электроснабжения с целью предотвращения перегрузок сети.

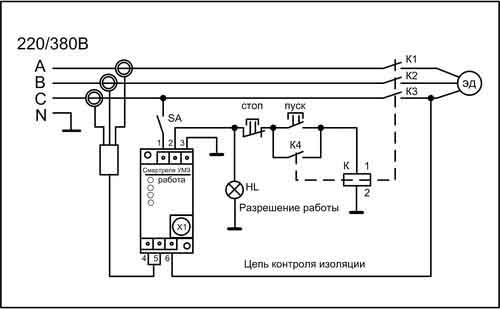

Защитное отключение осуществляется путем размыкания или замыкания управляющего ключа (режим программируется потребителем), включаемого в цепь контактора или автоматического выключателя.

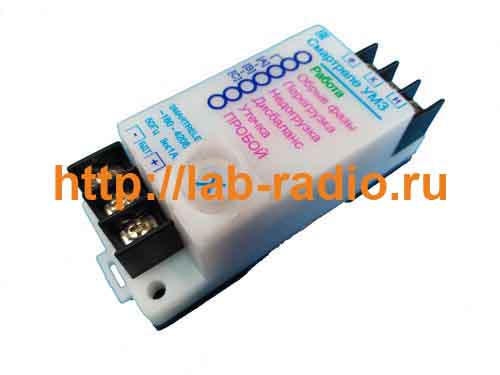

Внешний вид Реле мониторинга и защиты Смартреле УМЗ

Технические характеристики

Реле мониторинга и защиты Смартреле УМЗ изготавливается девяти номиналов: смартреле УМЗ-2-2.5, смартреле УМЗ-5, смартреле УМЗ-10, смартреле УМЗ-25, смартреле УМЗ-50, смартреле УМЗ-125, смартреле УМЗ-250, смартреле УМЗ-500 и смартреле УМЗ-1250 соответствующих пределу контролируемых токов в амперах.

Выбор Реле мониторинга и защиты Смартреле УМЗ по мощности электродвигателя

Вес Реле мониторинга и защиты Смартреле УМЗ с трансформаторами тока

*Примечание: по индивидуальному заказу возможно исполнение трансформаторов любого типоразмера для всех моделей: смартреле УМЗ-2-2.5, смартреле УМЗ-5, смартреле УМЗ-10, смартреле УМЗ-25, смартреле УМЗ-50, смартреле УМЗ-125, смартреле УМЗ-250, смартреле УМЗ-500 и смартреле УМЗ-1250.

При подборе номинала прибора защиты под Ваш электродвигатель необходимо руководствоваться значениями колонок таблицы - "Пределы регулирования режимных уставок по току перегрузки Inom". Таким образом, чтобы номинальный ток Вашего электродвигателя укладывался и был максимально приближен к диапазону приведенному в данных столбцах. Не следует выбирать номинал на границах диапазона, а также со значительным запасом по регулированию уставки. Например: для электродвигателя с номинальным током Inom=90А необходимо выбрать прибор с номиналом 125 (Смартреле УМЗ-125), тогда как для электродвигателя с номинальным током Inom="120А будет более целесообразным выбрать прибор с номиналом 250 (Смартреле УМЗ-250). Не следует ,к примеру, для электродвигателей с номинальным током Inom=5 выбирать прибор "с запасом", например Смартреле УМЗ-50, в этом случае максимально корректно будет работать прибор Смартреле УМЗ-12.5. Напоминаем, что упрощенная формула вычисления номинального тока (Inom) трехфазного асинхронного электродвигателя по номинальной мощности (Pnom) равна : Inom=Pnom*2.

Важное дополнение!Если Вы планируете использовать защитное отключение по току отсечки Io для Вашей электроустановки, то необходимо учитывать величину пускового тока Вашего электродвигателя. Обычно составляет 5-8 крат от номинального тока Inom. В этом случае при выборе номинала прибора необходимо обратить внимание, чтобы величина пускового тока Вашего электродвигателя не превышала предельное значение регулирования уставки защитного отключения по току отсечки Io, выбранного Вами номинала прибора, в противном случае следует выбрать следующий номинал.

• Управляющий контакт реле коммутирует электрическую цепь переменного тока от 0.01" до 1 А при напряжении до 460 В, допускаетcя перегрузка до 25 А в течение времени не более 0.5 сек;

• Питание реле осуществляется от сети переменного тока напряжением в пределах от 180 до 460 В частотой (50 ± 2) Гц;

• Мощность, потребляемая реле от сети, - не более 0.6 Вт;

• Габаритные размеры реле – не более 42 х 35 х 92 мм (без датчиков тока);

• Длина кабеля от реле до датчиков тока (вариант с разъемным соединением датчиков) – 1100 ± 100 мм (допустимо наращивать до 20 м);

• Изготавливается в исполнении УХЛ категории 3 по ГОСТ; 15150 и предназначено для работы при температуре окружающей среды от минус 40 до +40° С при относительной влажности до 98% при 25° С.;

• Средний срок службы - не менее 5 лет.

Комплект поставки Реле мониторинга и защиты Смартреле УМЗ

Реле мониторинга и защиты Смартреле УМЗ с трансформаторами тока - 1шт

Паспорт на Реле мониторинга и защиты Смартреле УМЗ - 1шт

Пульт управления ПУ-04С, ПУ-04Л* - 1шт

*Примечание: Пульт управления ПУ-04С, ПУ-04Л входит в комплект поставки по требованию заказчика и оплачивается отдельно!

Технический паспорт Реле мониторинга и защиты Смартреле УМЗ

Технический паспорт Реле мониторинга и защиты Смартреле УМЗ скачать
