Реле токовой защиты электродвигателя Смартреле РТЗЭ

Реле токовой защиты электродвигателя Смартреле РТЗЭ

Назначение

Реле токовой защиты электродвигателя Смартреле РТЗЭ предназначены для установки в цепях питания трехфазных электродвигателей переменного тока промышленной частоты 50 Гц напряжением 220/380 В с целью повышения их надежности и увеличения срока службы. При косвенном подключении через трансформаторы тока реле РТЗЭ-2.5, РТЗЭ-5 могут использоваться в линиях на любое напряжение. Реле осуществляет контроль токов в трех фазах электродвигателя и при выявлении недопустимых режимов отключает его.

Прибор является усовершенствованным аналогом широко распространенных на рынке приборов защиты серии «Реле токовой защиты РТЗЭ РТЗЭ-С».

Подготовлены к выпуску три модификации прибора:

• Смартреле РТЗЭ — аналог реле РТЗЭ (без встроенных часов / календаря)

• Смартреле РТЗЭ-С — аналог реле РТЗЭ с регистрацией даты и времени аварийных отключений, счетчиком наработки электродвигателя

• Смартреле РТЗЭ-М - аналог реле РТЗЭ с регистрацией даты и времени аварийных отключений, счетчиком наработки электродвигателя и функцией контроля замыкания обмоток электродвигателя на землю

Прибор обладает следующими преимуществами в сравнении с обычным РТЗЭ:

• Расширенный диапазон токов позволил реализовать в приборе Смартреле РТЗЭ зависимую характеристику времени защитного отключения от кратности токовой перегрузки, что значительно повысило эффективность защиты

• Встроенный предпусковой контроль изоляции (утечки на землю) в Смартреле РТЗЭ не требует использования дополнительных модулей

• Разъемное соединение датчиков тока с блоком прибора, которое обеспечивается всего одной парой винтовых зажимов создает удобство при монтаже и эксплуатации прибора

Реле токовой защиты электродвигателя Смартреле РТЗЭ изготавливается девяти номиналов: смартреле РТЗЭ-2.5, смартреле РТЗЭ-5, смартреле РТЗЭ-10, смартреле РТЗЭ-25, смартреле РТЗЭ-50, смартреле РТЗЭ-125, смартреле РТЗЭ-250, смартреле РТЗЭ-500 и смартреле РТЗЭ-1250, соответствующих пределам уставок номинального тока.

Мы стараемся предоставить нашим потребителям оптимальное эффективное решение в виде современного и стабильно работающего оборудования, которое отвечает всем требованиям и стандартам, а также ожиданиям и потребностям самых взыскательных клиентов.

Описание устройства защиты

Реле смартреле РТЗЭ осуществляет контроль токов в трех фазах обслуживаемой электроустановки и при выявлении аварийных режимов работы отключает ее.

Отключение происходит в следующих аварийных ситуациях:

• при перегрузке по току;

• при недогрузке по току;

• при недопустимом перекосе фаз по току;

• при обрыве любой фазы.

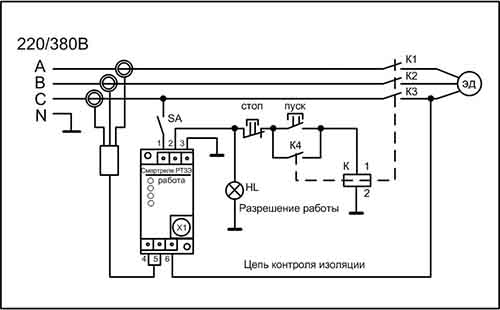

Защитное отключение осуществляется путем размыкания или замыкания управляющего ключа (режим программируется потребителем), включаемого в цепь исполнительного контактора или автоматического выключателя.

Реле смартреле РТЗЭ обеспечивает:

• регулирование уставок максимального Imax, минимального Imin тока и дисбаланса токов Dmax электродвигателя;

• регулирование уставок задержки срабатывания защитного отключения Tmax, блокировки срабатывания защит при пуске Tп, задержки на включение при перерывах электроснабжения Tсз, задержки на автоматический повторный пуск Tпв с программируемым числом попыток повторного пуска Nпв;

• индикацию причины аварийного отключения ;

• регистрацию пускового тока Iп и времени выхода на режим Tв контролируемого электродвигателя;

• сохранение в памяти информации о количестве нормальных и аварийных отключений электродвигателя, а также контролируемых токов и причины аварии на момент аварийного отключения (восемь последних по времени аварийных отключений).

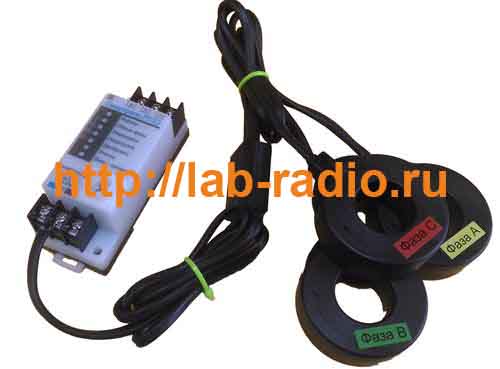

Внешний вид Реле токовой защиты электродвигателя Смартреле РТЗЭ

Технические характеристики

Реле токовой защиты электродвигателя Смартреле РТЗЭ изготавливается девяти номиналов: смартреле РТЗЭ-2.5, смартреле РТЗЭ-5, смартреле РТЗЭ-10, смартреле РТЗЭ-25, смартреле РТЗЭ-50, смартреле РТЗЭ-125, смартреле РТЗЭ-250, смартреле РТЗЭ-500 и смартреле РТЗЭ-1250 соответствующих пределу контролируемых токов в амперах.

Выбор смартреле РТЗЭ по мощности электродвигателя

Вес смартреле РТЗЭ с трансформаторами тока

*Примечание: по индивидуальному заказу возможно исполнение трансформаторов любого типоразмера для всех моделей смартреле РТЗЭ-2.5, смартреле РТЗЭ-5, смартреле РТЗЭ-10, смартреле РТЗЭ-25, смартреле РТЗЭ-50, смартреле РТЗЭ-125, смартреле РТЗЭ-250, смартреле РТЗЭ-500 и смартреле РТЗЭ-1250.

• Управляющий контакт реле коммутирует электрическую цепь переменного тока от 0.01 до 1 А при напряжении до 420 В. Контакт работает на размыкание цепи при аварийном отключении;

• Питание реле осуществляется от сети переменного тока напряжением в пределах от 180 до 420 В частотой (50±2) Гц.;

• Мощность, потребляемая реле от сети - не более 0.6 Вт.;

• Габаритные размеры реле - не более 35х95х42 мм;

• Длина шнура от корпуса реле до датчиков 80±5 см;

• Реле изготавливается в исполнении УХЛ категории 3 по ГОСТ 15150 и предназначено для работы при температуре окружающей среды от минус 40 до +40 град.С при относительной влажности до 98% при 25 град.С.;

• Степень защиты корпуса реле - IP60;

• Средний срок службы реле - не менее 5 лет.

Комплект поставки Реле токовой защиты электродвигателя Смартреле РТЗЭ

Реле токовой защиты электродвигателя Смартреле РТЗЭ с трансформаторами тока - 1шт

Паспорт на Реле токовой защиты электродвигателя Смартреле РТЗЭ - 1шт

Пульт управления ПУ-04С, ПУ-04Л* - 1шт

*Примечание: Пульт управления ПУ-04С, ПУ-04Л входит в комплект поставки по требованию заказчика и оплачивается отдельно!

Технический паспорт Реле токовой защиты электродвигателя Смартреле РТЗЭ

Технический паспорт Реле токовой защиты электродвигателя Смартреле РТЗЭ скачать
