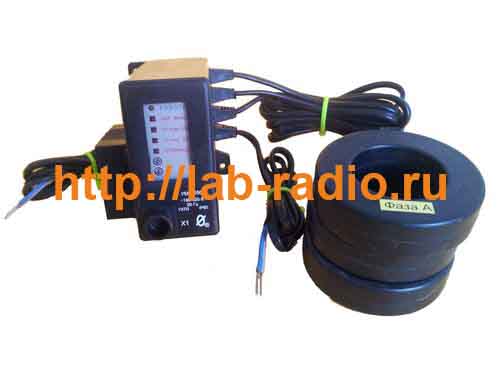

Устройство мониторинга и защиты УМЗ

Назначение

Устройства УМЗ предназначены для защиты электроустановок от аварийных режимов работы, а также осуществления мониторинга – непрерывного наблюдения за работой электродвигателей, регистрации режимов и событий, накопления статистических данных о работе электродвигателей и агрегатов на их основе.

УМЗ обеспечивает защитное отключение электродвигателя при возникновении недопустимых (аварийных) режимов работы. УМЗ предназначены для установки в цепях питания трехфазных электродвигателей переменного тока промышленной частоты 50 Гц напряжением 220/380 В. При косвенном подключении через трансформаторы тока УМЗ-2.5, УМЗ-5 могут использоваться в электролиниях на любое напряжение.

УМЗ обеспечивает функции защиты следующих видов:

• трехуровневую защиту от перегрузки по току с раздельной регулировкой по каждому уровню выдержки времени на отключение, в том числе по току отсечки;

• защиту от недогрузки по току;

• защиту от неполнофазного режима работы;

• защиту от превышения допустимого дисбаланса токов;

• защиту от частых пусков.

Защитное отключение осуществляется путем размыкания или замыкания управляющего ключа (режим программируется потребителем), включаемого в цепь исполнительного контактора или автоматического выключателя. В качестве управляющего ключа используется симметричный тиристор (симистор), поэтому полярность подключения ключа в схему управлении электродвигателя значении не имеет. Ключ гальванически изолирован от цепей питания устройства, что дает возможность включения его в любой точке схемы управления электродвигателя. Ключ выполнен в виде съемного модуля, что позволяет производить его замену при выходе из строя без демонтажа устройства и его датчиков тока.

Устройство мониторинга и защиты УМЗ изготавливается девяти номиналов: УМЗ-2.5, УМЗ-5, УМЗ-10, УМЗ-25, УМЗ-50, УМЗ-125, УМЗ-250, УМЗ-500 и УМЗ-1250, соответствующих пределам уставок номинального тока. Прибор дополнительно может оборудоваться креплением на DIN-рейку (уточняйте при заказе).

Мы стараемся предоставить нашим потребителям оптимальное эффективное решение в виде современного и стабильно работающего оборудования, которое отвечает всем требованиям и стандартам, а также ожиданиям и потребностям самых взыскательных клиентов.

Описание устройства защиты

Устройство мониторинга и защиты УМЗ: УМЗ-2.5, УМЗ-5, УМЗ-10, УМЗ-25, УМЗ-50, УМЗ-125, УМЗ-250, УМЗ-500 и УМЗ-1250 осуществляет непрерывный контроль токов в трех фазах обслуживаемой электроустановки и при выявлении аварийных режимов отключает ее. Отключение, с одновременным отображением типа аварии соответствующим ему индикатором, происходит в следующих аварийных ситуациях:

• трехуровневую защиту от перегрузки по току с раздельной регулировкой по каждому уровню выдержки времени на отключение, в том числе по току отсечки;

• защиту от недогрузки по току;

• защиту от неполнофазного режима работы;

• защиту от превышения допустимого дисбаланса токов;

• защиту от частых пусков.

Реле РКЗМ предназначено для работы совместно с пультом управления ПУ-04С (входит в комплект поставки по требованию заказчика).

Защитное отключение осуществляется путем размыкания или замыкания управляющего ключа (режим программируется потребителем), включаемого в цепь исполнительного контактора или автоматического выключателя. В качестве управляющего ключа используется симметричный тиристор (симистор), поэтому полярность подключения ключа в схему управлении электродвигателя значении не имеет. Ключ гальванически изолирован от цепей питания устройства, что дает возможность включения его в любой точке схемы управления электродвигателя.

Дополнительные модули (поставляются по требованию)

• УМЗ обеспечивает включение внешнего сигнального устройства при достижении предаварийного и аварийного режимов, при подключении модуля КС;

• УМЗ обеспечивает блокировку запуска электродвигателя при снижении сопротивления утечки обмоток электродвигателя на корпус ниже допустимого уровня, при подключении модуля М1;

• УМЗ обеспечивает включение светодиодного индикатора при достижении предаварийного и аварийного режимов, при подключении модуля ИС;

• УМЗ работает совместно с пультом управления ПУ-04С, обеспечивающим считывание данных и регулировку уставок защиты по бесконтактному проводному каналу связи. Один пульт может обслуживать любое количество УМЗ;

• УМЗ работает также совместно с пультом управления ПУ-04Л, обеспечивающим считывание данных и регулировку уставок защиты по беспроводному оптическому каналу связи. Один пульт может обслуживать любое количество УМЗ;

• УМЗ работает совместно с Адаптером USB, обеспечивающим передачу накопленных данных в персональный компьютер ПК (ноутбук) и мониторинг работы электродвигателя на экране ПК в реальном масштабе времени. Один Адаптер USB может обслуживать любое количество УМЗ;

• УМЗ работает совместно с мобильным устройством сбора данных УСИМ, обеспечивающим оперативный сбор данных с приборов и их передачу в компьютер для последующей обработки и документирования. Одно устройство может обслуживать любое количество УМЗ;

• УМЗ работает совместно с системой радиального интерфейса удаленного сбора данных СИРИУС , используемой для удаленного (до 1000 метров) сбора информации о работе электроустановок;

• УМЗ работает совместно с Адаптером Ethernet , используемым для построения систем удаленного мониторинга и сбора информации о работе электроустановок с произвольным количеством объектов и обеспечивающим согласование протокола передачи данных приборов защиты/мониторинга электрооборудования и протокола передачи сети Ethernet.

• УМЗ работает совместно с Адаптером RS-485 , используемым для подключения прибора к информационным системам, работающим под управлением SCADA систем, реализующим протокол передачи данных MODBUS RTU.

Технические характеристики

Устройство мониторинга и защиты УМЗ изготавливается девяти номиналов: УМЗ-2.5, УМЗ-5, УМЗ-10, УМЗ-25, УМЗ-50, УМЗ-125, УМЗ-250, УМЗ-500 и УМЗ-1250, соответствующих пределу контролируемых токов в амперах.

Выбор устройства УМЗ по мощности электродвигателя

Вес устройства УМЗ с трансформаторами тока

*Примечание: по индивидуальному заказу возможно исполнение трансформаторов любого типоразмера для всех моделей УМЗ-2.5, УМЗ-5, УМЗ-10, УМЗ-25, УМЗ-50, УМЗ-125, УМЗ-250, УМЗ-500 и УМЗ-1250.

• Управляющий контакт УМЗ коммутирует электрическую цепь переменного тока от 0.03 до 2 А при напряжении до 420 В;

• Управляющий контакт УМЗ допускает перегрузку до 10 А в течение времени не более 0.5 сек;

• Питание УМЗ осуществляется от сети переменного тока напряжением в пределах от 180 до 420 В частотой (50 ± 2) Гц;

• Мощность, потребляемая УМЗ от сети, - не более 2 Вт;

• Габаритные размеры УМЗ – не более 70 х 80 х 105 мм;

• Длина кабеля от УМЗ до датчиков тока – 800 ± 50 мм;

• Изготавливается в исполнении УХЛ категории 3 по ГОСТ; 15150 и предназначено для работы при температуре окружающей среды от минус 40 до +40° С при относительной влажности до 98% при 25° С. (По желанию потребителя температурный диапазон может быть увеличен);

• Средний срок службы УМЗ - не менее 5 лет.

Комплект поставки Устройства мониторинга и защиты УМЗ

Устройство мониторинга и защиты УМЗ с трансформаторами тока - 1шт

Паспорт на Устройство мониторинга и защиты УМЗ - 1шт

Пульт управления ПУ-04С* - 1шт

*Примечание: Пульт управления ПУ-04С входит в комплект поставки по требованию заказчика и оплачивается отдельно!

Технический паспорт Устройство мониторинга и защиты УМЗ

Технический паспорт Устройство мониторинга и защиты УМЗ скачать
