Блок питания и регистрации БПР-2Т

Цена 78000 Р.

Описание

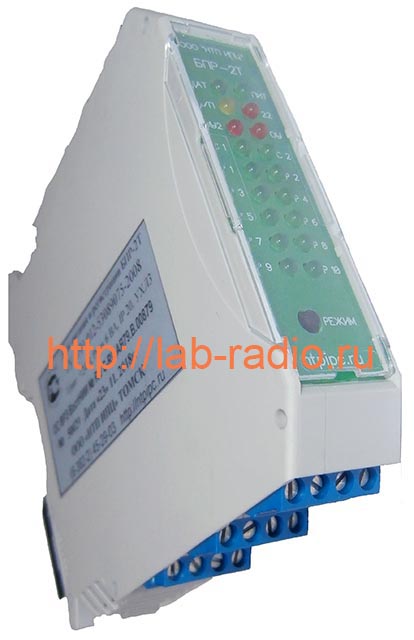

Блок питания и регистрации БПР-2Т

Назначение

Блок питания и регистрации БПР-2Т обеспечивает питание сигнализатора, а так же подает в цепь АСУ ТП сигналы, фиксирующие факт прохождения ВТО, наличие акустической составляющей, наличие переменной составляющей 22 Гц, а также сигналы, отражающие исправность сигнализатора.

Описание устройства

Блок питания и регистрации «БПР-2Т» предназначен для питания датчика сигнализатора прохождения очистного устройства ДПС-7В (ТУ 3791-003-53089075-00), питания датчика сигнализатора прохождения очистного устройства МДПС-3 (ТУ 3791-002-53089075-00), датчика сигнализатора контроля герметичности камер запуска и приёма очистных устройств «СКГ-1» (ТУ 26.51.66-024-53089075-2017), датчика сигнализатора прохождения очистного устройства ДПС-9А (ТУ 26.51.70-025-53089075-2017), регистрации сигналов от датчика и выдачи их в линию АСУ. Конструктивно Блок питания выполнен в пластмассовом корпусе типа ME MAX 22,5 фирмы Phoenix Contact и предназначен для крепления на DIN-рейку.

Технические характеристики

Технические характеристики	Значение
Питание от сети постоянного тока напряжением, В	18÷30
Выходное напряжение, В	10÷15
Выходной ток, не более, мА	100
Мощность потребляемая прибором, не более ВА	6
Масса БПР-3, не более кг	0,25
Габаритные размеры, мм	115x100x23
Тип сигнала, формируемый в линию телемеханики	— «Сухой контакт», — «Токовая петля 4-20 мА».
Сигналы типа «Сухой контакт», формируемые в линию телемеханики	«ОУ», «ОУ2», «22Гц», «А/П»
Сигналы типа токовый выход по ГОСТ 26.011 с диапазоном «4-20 мА», формируемые в линию телемеханики	+
Тип сигнала на линии «Контроль»	«Сухой контакт»

Условия эксплуатации

Параметр	Значение
Степень защиты от внешних воздействий	IP 20 по ГОСТ 14254-96
Температура окружающей среды	от -30ºС до +50ºС
Тип климатического исполнения	УХЛ3
Режим работы	непрерывный

Комплект поставки

В комплект поставки блока питания и регистрации сигнализатора БПР-2Т входят:
Блок питания и регистрации сигнализатора БПР-2Т - 1 шт;
Техническое описание и инструкция по эксплуатации - 1 шт

Технический паспорт на блок питания и регистрации сигнализатора БПР-2Т

Технический паспорт на блок питания и регистрации БПР-2Т скачать
