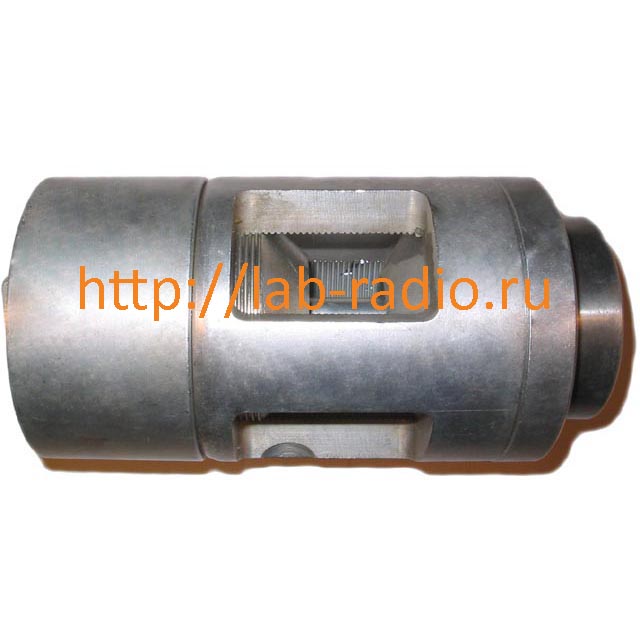

Газоструйный свисток ГС-1

Газоструйный свисток ГС-1

Назначение

Газоструйный свисток ГС-1 предназначен для монтажа на очистное устройство используемое при очистке полости трубы магистрального газопровода с целью локализации места его нештатной остановки.

Описание устройства

Газоструйный свисток, источник мощного акустического сигнала частотой 5 кГц, работает следующим образом. В полости газопровода с тыльной стороны очистного снаряда создается избыточное давление газа относительно полости перед очистным снарядом. Под действием перепада давления газа в этих полостях начинается движение очистного снаряда в трубопроводе. Сохраняющийся при этом перепад давления в указанных полостях способствует вводу газового потока в корпус снаряда и далее в сужающееся сопло, где газовый поток ускоряется за счет конического рассекателя и поступает в отражающий резонатор. При достижении определенного перепада давления между полостями газопровода, начинается генерация монотонного звука, мощность которого с ростом перепада давления нарастает. Диапазон перепадов давления в пределах которых устойчиво генерируется звуковая волна составляет 0,5-4 атм.

В процессе беспрепятственного движения снаряда перепад давления мал и звуковое давление создаваемое газоструйным свистком мало. Однако, при уменьшении скорости движения снаряда за счет увеличения трения в трубопроводе или при его остановке обусловленной, к примеру, наледью, перепад давления значительно возрастает и возрастает звуковое давление. Таким образом, газоструйный свисток, установленный на очистном снаряде может генерировать мощную однотоновую звуковую волну (например, с частотой 5 кГц) со звуковым давлением до 145 дБ, которая уверенно прослушивается и идентифицируется на поверхности обваловки газопровода через толщу грунта.

Особености

Прост при установке. Не требует наличия какого-либо источника питания.

Комплект поставки

В комплект поставки Газоструйного свистка ГС-1 входят:
Газоструйный свисток ГС-1 - 1 шт;
Техническое описание и инструкция по эксплуатации - 1 шт.

Технический паспорт на газоструйный свисток ГС-1

Технический паспорт на газоструйный свисток ГС-1 скачать
