Клеммный соединитель КС-1

Цена 36000 Р.

Описание

Клеммный соединитель КС-1

Назначение

Клеммный соединитель КС-1 предназначен для герметичного соединения токопроводящих жил кабелей типа КВКбШв, КВБбШв, МКЭКШВнг. Клеммный соединитель может использоваться при монтаже сигнализаторов типа ДПС-7В, МДПС-3.

Конструкция

Клеммный соединитель КС-1 выпускается согласно ТУ 3791-004-53089075-00, и соответствует ТР ТС 012/2011, ГОСТ 30852.0-2002 (МЭК 60079-0:1998), ГОСТ 30852.1-2002 (МЭК 60079-1:1998), а также комплекту технической документации, согласованной с органом по сертификации.

Клеммный соединитель КС-1 имеет уровень взрывозащиты «взрывобезопасное электрооборудование», маркировку взрывозащиты 1ExdIIАТЗ и может применяться во взрывоопасных зонах помещений и наружных установок, в которых возможно образование взрывоопасных смесей категории ІІА, групп Т1, Т2, Т3 по классификации ГОСТ 30852.11-2002 (МЭК 60079-12:1978), ГОСТ 30852.5-2002 (МЭК 60079-4:1975), в соответствии с ГОСТ 30852.13‑2002 (МЭК 60079-14:1996) и руководства по эксплуатации при обязательном выполнении особых условий безопасной эксплуатации.

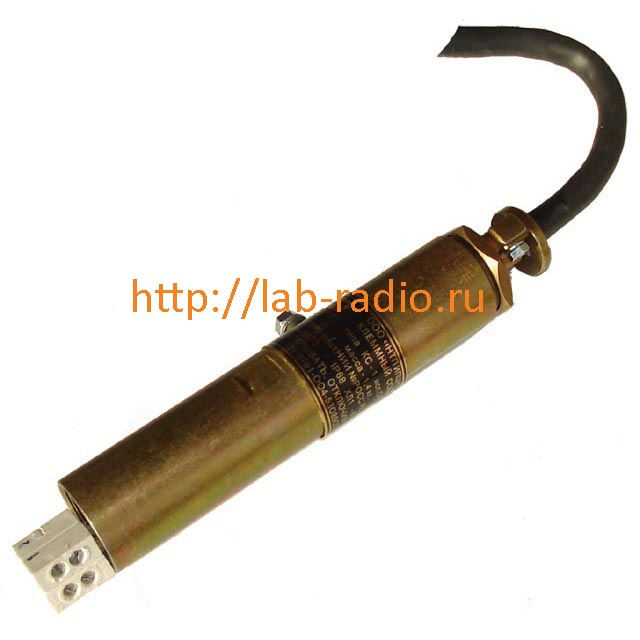

Клеммный соединитель представляет собой цилиндр из стали, закрытый с двух сторон герметичными кабельными вводами. Во внутренней полости цилиндра находится клеммный блок, с помощью которого производится соединение токопроводящих жил кабеля.

Исполнение

Клеммный соединитель КС-1 выпускается исполнением ИПЦЭ 2.004.004-04

Клеммный соединитель исполнения ИПЦЭ 2.004.004-04 предназначен для монтажа бронированного кабеля типа КВКбШв, КВБбШв, кабеля типа МКЭКШВнг с внешним диаметром по изоляции 11 до 20мм. Клеммный соединитель, в зависимости от типа соединяемых кабелей, поставляется с соответствующим комплектом монтажных частей (КМЧ).

При проведении монтажных работ внутренняя полость клеммного соединителя КС-1 может заполнятся саморасширяющимся герметиком «Пуласт», что обеспечивает дополнительную герметизацию мест соединения токопроводящих жил и позволяет проводить установку клеммного соединителя в затапливаемых колодцах, коверах.

Комплектность

1 Клеммный соединитель в сборе 1 шт.

2 Герметик 1 уп.

3 Герметик «Пуласт» 1 уп.

Технические данные

Степень защиты от внешних воздействий	IР68 по ГОСТ 14254-96
Взрывозащищенное исполнение с маркировкой взрывозащиты	1ExdIICT3
Температура окружающей среды	от 213 К до 323 К (от -60°С до +50°С)
Масса не более, кг	1,4
Габаритные параметры максимальные, мм	Ǿ38х284
Рабочее напряжение, В	24
Рабочий ток не более, mА	200
