Назначение

Сигнализатор прохождения очистного устройства ДПС-9А, предназначен для установления факта прохождения внутритрубным объектом (очистным устройством, разделителем, снарядом дефектоскопом) реперной точки на газо-нефтепроводе.

Сигнализатор прохождения очистного устройства ДПС-9А, поставляемый нашим предприятием, это инновационное решение, на рынке электротехнического оборудования.

Поставляемые, нашим предприятием, сигнализаторы прохождения очистного устройства ДПС-9А имеют ряд модификаций, отличающихся техническими параметрами, вариантами крепления на тело трубы и монтажа.

Сигнализаторы прохождения очистного устройства ДПС-9А разрабатывались, основываясь на многолетнем производственном опыте, с учётом накопленной компетенции лучших специалистов страны в области электротехники.

Мы стараемся предоставить нашим потребителям оптимальное эффективное решение в виде современного и стабильно работающего оборудования, которое отвечает всем требованиям и стандартам, а также ожиданиям и потребностям самых взыскательных клиентов.

Описание сигнализатора ДПС-9А

Сигнализатор может работать как автономно, так и в составе АСУ ТП. Сигнализатор состоит из двух блоков: датчика, блока питания и регистрации БПР-2Т.

Датчик сигнализатора ДПС-9А имеет взрывозащищенное исполнение с маркировкой взрывозащиты 1ExdIIАТЗХ и может применяться в соответствии с ГОСТ Р 51330.13 гл. 7.3 ПУЭ во взрывоопасных зонах помещений и наружных установок, в которых возможно образование взрывоопасных смесей категорий IIА, групп Tl, T2, ТЗ по классификации ГОСТ Р 51330.11

Принцип работы сигнализатора основан на приеме и регистрации ультразвуковых шумов, возникающих при движении внутритрубного объекта (в дальнейшем – ВТО) по трубопроводу в месте его прохождения. В момент прохождения ВТО места установки датчика сигнализатора, последний формирует соответствующий сигнал в линию, соединяющую датчик с блоком питания и регистрации, а блок питания и регистрации формирует в линию АСУ ТП сигнал, фиксирующие факт прохождения ВТО. Одновременно датчик сигнализатора осуществляет прием и регистрацию переменного магнитного поля частотой 22±1 Гц, что дает дополнительную возможность фиксировать прохождение ВТО, оснащенного излучателем переменного магнитного поля.

Датчик сигнализатора имеет встроенные средства непрерывного самоконтроля работоспособности, включая контроль качества акустического контакта датчика с телом трубопровода в месте его установки по уровню отраженного акустического сигнала от противоположной стороны трубопровода.

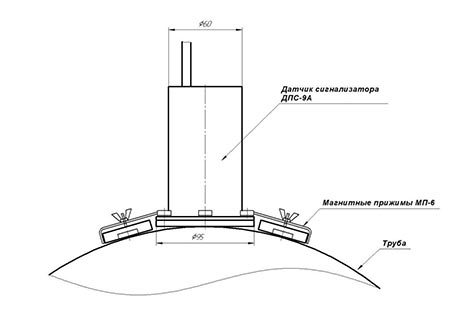

Установка датчика ДПС-9А на тело трубы с использованием магнитного прижима МП-6.

В момент прохождения ВТО места установки датчика сигнализатора, последний формирует соответствующий сигнал в линию, соединяющую датчик с блоком питания и регистрации, который формирует в цепь АСУ ТП сигнал, фиксирующий факт прохождения ВТО.

В сигнализаторе реализован режим дистанционного контроля работоспособности датчика. Предусмотрена функция определения неисправности линии, соединяющей датчик с блоком питания и регистрации - обрыв или короткое замыкание.

Принцип работы

Принцип работы сигнализатора ДПС-9А основан на синхронном приеме и регистрации непрерывных ультразвуковых шумов и мгновенных флуктуаций магнитного поля, одновременно возникающих при движении внутритрубного объекта (ВТО) по трубопроводу в месте его прохождения. В момент прохождения ВТО места установки датчика сигнализатора, последний формирует соответствующий сигнал в линию, соединяющую датчик с блоком питания и регистрации, а блок питания и регистрации БПР-2Т формирует в линию АСУ ТП сигнал, фиксирующие факт прохождения ВТО.

Одновременно датчик сигнализатора осуществляет прием и регистрацию переменного магнитного поля частотой 22±1 Гц, что дает дополнительную возможность фиксировать прохождение ВТО, оснащенного излучателем переменного магнитного поля.

Особености сигнализатора ДПС-9А

Для повышения надежности работы датчик оснащен функцией определения качества установки датчика на тело трубопровода. Данная функция реализуется путем сканирования сечения трубопровода ультразвуком, что позволяет оценить качество контакта датчика с телом трубопровода а также наличие продукта в трубопроводе с целью снижения ложных срабатываний. Это особенность позволяет применять сигнализатор на малых диаметрах трубопроводов, от 150 мм.

Конструкция

Датчик сигнализатора выпускается согласно ТУ 26.51.70-025-53089075-2017, и соответствует ТР ТС 012/2011, ГОСТ 31610.0-2014 (IEC 60079-0:2011), ГОСТ IEC 60079-1-2011, ГОСТ IEC 60079-14-2011, а также комплекту технической документации, согласованной с органом по сертификации.

Датчик сигнализатора ДПС-9А имеет уровень взрывозащиты «взрывобезопасное электрооборудование», маркировку взрывозащиты 1ExdIIСТЗ или 1ExdIIСТЗХ и может применяться во взрывоопасных зонах помещений и наружных установок, в которых возможно образование взрывоопасных смесей категории ІІА, ІІВ, ІІС, групп Т1, Т2, Т3 по классификации ГОСТ 30852.11-2002 (МЭК 60079-12:1978), ГОСТ 30852.5-2002 (МЭК 60079-4:1975), в соответствии с ГОСТ 30852.13‑2002 (МЭК 60079-14:1996) и руководством по эксплуатации при обязательном выполнении особых условий безопасной эксплуатации.

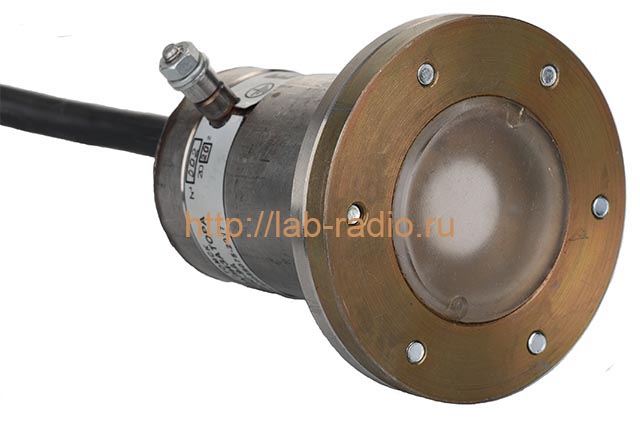

Корпус датчика сигнализатора выполнен из нержавеющей стали и обеспечивает степень защиты от внешних воздействий IP68.

Разрешительная документация:

Поставляются вместе с сигнализатором ДПС-9А. Сертификат соответствия взрывозащиты. Срок действия с 11.08.2020 по 10.08.2025г. Сертификат соответствия ГОСТ 30546.1-98, ГОСТ 30546.2-98, ГОСТ 30546.3-98 (сейсмостойкость) на Сигнализатор прохождения очистного устройства ДПС-9А. Срок действия: с 06.07.2020 по 05.07.2023 г. Сигнализатор ДПС-9А. Декларация о соответствии ТР ТС 020/2011 "Электромагнитная совместимость технических средств" 2020г.
