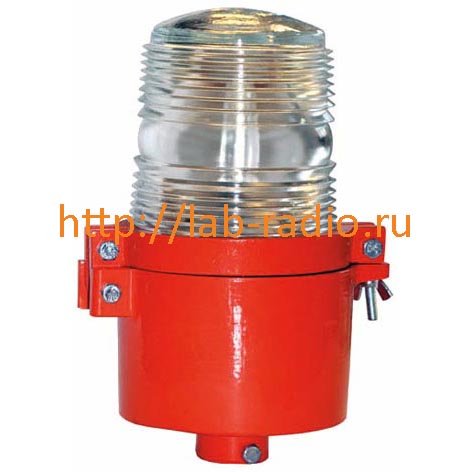

Приборы светосигнальные ПСПК (ЗОП)

Приборы светосигнальные ПСПК (ЗОП)

Назначение

Приборы светосигнальные ЗОП предназначены для светового ограждения высотных и протяженных объектов, представляющих угрозу безопасности в ночное время суток для воздушных судов. Светотехнические параметры приборов ЗОП соответствуют требованиям АП-170 Межгосударственного авиационного комитета (МАК). Приборы удовлетворяют требованиям УХЛ1 по ГОСТ 15150, диапазон рабочих температур от минус 60 до +50 О С, повышенная влажность 100% при 25 О С. Приборы устойчивы к механическим факторам по группе М1 ГОСТ 17516.1, пониженному атмосферному давлению 400 мм рт. ст., воздействию инея, дождя и пыли. Степень защиты прибора соответствует IP 53 ГОСТ 14524-96. Средняя наработка на отказ не менее 50000 час.
Выпускается несколько модификаций приборов с марочным названием ЗОП: ЗОП-01, ЗОП-02, ЗОП-03, ЗОП-04, ЗОП-05, ЗОП-06, ЗОП-07, ЗОП-08, ЗОП-10 по техническим условиям ТУ 3461-001-07543077-2005.

Приборы светосигнальные ЗОП (ЗОП-01, ЗОП-02, ЗОП-03, ЗОП-04, ЗОП-05, ЗОП-06, ЗОП-07, ЗОП-08, ЗОП-10), поставляемые нашим предприятием, это инновационное решение, на рынке светосигнального оборудования.

Поставляемые, нашим предприятием, светосигнальные приборы ЗОП-01, ЗОП-02, ЗОП-03, ЗОП-04, ЗОП-05, ЗОП-06, ЗОП-07, ЗОП-08, ЗОП-10 имеют ряд модификаций, отличающихся техническими параметрами, включением от встроенного фотоавтомата или устройства потребителя, характером проблеска и его интенсивностью (силой, дальностью видимости).

Навигационные светосигнальные огни ЗОП (ЗОП-01, ЗОП-02, ЗОП-03, ЗОП-04, ЗОП-05, ЗОП-06, ЗОП-07, ЗОП-08, ЗОП-10) разрабатывались, основываясь на многолетнем производственном опыте, с учётом накопленной компетенции лучших специалистов страны в области светосигнальной техники.

Мы стараемся предоставить нашим потребителям оптимальное эффективное решение в виде современного и стабильно работающего оборудования, которое отвечает всем требованиям АП-170 Межгосударственного авиационного комитета (МАК), а также ожиданиям и потребностям самых взыскательных клиентов.

Модификации приборов ЗОП

ЗОП-01 (ПСПК01-220) - Напряжение питания переменное 220 В/50 Гц, режим свечения постоянный, включение/отключение прибора осуществляется от устройства потребителя.

ЗОП-02 (ПСПК02-220) - Напряжение питания переменное 220 В/50 Гц, режим свечения постоянный, включение/отключение прибора автоматическое от встроенного фотоавтомата.

ЗОП-03 (ПСПК03-220) - Напряжение питания переменное 220 В/50 Гц, режим свечения проблесковый, включение/отключение прибора автоматическое от встроенного фотоавтомата.

ЗОП-04 (ПСПК04-5,2) - Напряжение питания постоянное 5,2 В, режим свечения постоянный, включение/отключение прибора осуществляется от устройства потребителя.

ЗОП-05 (ПСПК05-5,2) - Напряжение питания постоянное 5,2 В, режим свечения постоянный, включение/отключение прибора автоматическое от встроенного фотоавтомата.

ЗОП-06 (ПСПК06-5,2) - Напряжение питания постоянное 5,2 В, режим свечения проблесковый, включение/отключение прибора автоматическое от встроенного фотоавтомата.

ЗОП-07 (ПСПК07-50) - Напряжение питания постоянное 50 В, имеется преобразователь напряжения, постоянный режим свечения, включение/отключение прибора осуществляется от устройств потребителя.

ЗОП-08 (ПСПК08-220) - Напряжение питания переменное 220 В/50 Гц. Двойной режим работы красный/зеленый (непрерывный).

Технические характеристики

Примечание: Преобразователь напряжения предназначен для преобразования переменного напряжения 220 В и постоянного напряжения 50 В в постоянное напряжение 5,2 В для питания полупроводниковой лампы.

Отличительные признаки. В зависимости от исполнения приборов переменное напряжение питания 220 В/50 Гц (ПСПК01/ 02), постоянное 5,2 В (ПСПК04-5,2/ 05-5,2/ 06-5,2) или постоянное 50 В (ПСПК07-50). На базе светосигнальных приборов предприятие предлагает системы заградительных огней для световой маркировки высотных и протяженных объектов (промышленных труб, высотных зданий, опор линий электропередач и т.д.). По желанию заказчика возможны варианты 24 В, 48 В и 220 В.

Вид климатического исполнения УХЛ 1 по ГОСТ 15150, диапазон рабочих температур от минус 60 до +50 оС, повышенная влажность 100 % при 25 °С. Приборы устойчивы к воздействию механических факторов по группе М1 ГОСТ 17516.1, пониженному атмосферному давлению 400 мм рт. ст.

Наработка до отказа 50000 ч.

КОМПЛЕКТАЦИЯ комплект приборов светосигнальных со светодиодной лампой и линзой Френеля, формирующей диаграмму направленности; блок управления и питания, размещаемый у ограждаемого объекта и содержащий стабилизатор напряжения (до 24 В), фотореле, размещаемое снаружи шкафа, и переключателей ручного или автоматического управления светом. Вид климатического исполнения УХЛ1 по ГОСТ 15150, диапазон рабочих температур от –60 до +50°С, повышенная влажность 100% при 25°С.

Заметки по эксплуатации приборов ПСПК (ЗОП)

При правильном выполнении монтажных работ светильников ЗОП-01, ЗОП-02, ЗОП-03, ЗОП-04, ЗОП-05, ЗОП-06, ЗОП-07, ЗОП-08, ЗОП-10, в процессе эксплуатации не требуется производить каких-либо работ для обеспечения нормальной работы светосигнальных приборов ЗОП. При необходимости, следует лишь, произвести чистку оптической части линзы без применения кислотосодержащих растворителей (спирт, авиационный бензин).

Основные преимущества приборов ЗОП

Меньшее энергопотребление при лучших световых характеристиках.
Большой срок службы.
Высокая устойчивость к механическим и климатическим воздействиям.
Пониженная пожароопасность.
Меньшие эксплуатационные расходы.
Повышенная грозоустойчивость.
Относительно малое изменение световых характеристик при изменении напряжения питания в широком диапазоне.
Помехозащищенность от бросков напряжения.

Технический паспорт на приборы светосигнальные ЗОП

Технический паспорт на приборы светосигнальные ЗОП скачать
