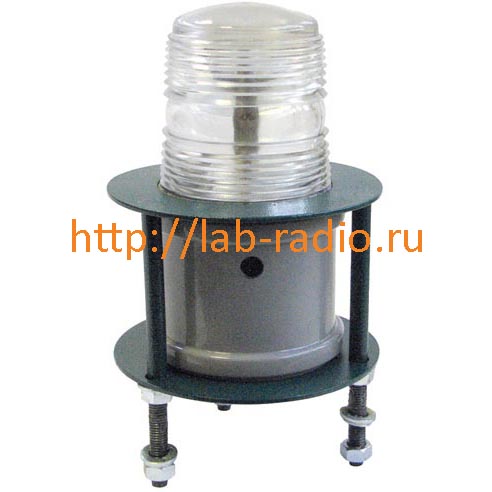

Светосигнальный прибор ЭСПП-90

Светосигнальный прибор ЭСПП-90

Назначение

Приборы электрические светосигнальные с полупроводниковой лампой ЭСПП-90 (торговая марка ФНП-90) экономичные с жестким креплением, предназначены для использования в качестве сигнальных навигационных огней. Назначение приборов - использование в качестве сигнальных навигационных огней устанавливаемых на береговые и плавучие навигационные знаки - по ГОСТ 26600-98, применяемые на внутренних судоходных путях.

Навигационные огни ЭСПП-90 (ЭСПП-90-01-1, ЭСПП-90-01-2,  ЭСПП-90-02-1, ЭСПП-90-02-2, ЭСПП-90-03-1, ЭСПП-90-03-2, ЭСПП-90-04-1, ЭСПП-90-04-2), поставляемые нашим предприятием, это инновационное решение, на рынке навигационного светосигнального оборудования.

Поставляемые, нашим предприятием, навигационные светосигнальные огни ЭСПП-90 (ЭСПП-90-01-1, ЭСПП-90-01-2,  ЭСПП-90-02-1, ЭСПП-90-02-2, ЭСПП-90-03-1, ЭСПП-90-03-2, ЭСПП-90-04-1, ЭСПП-90-04-2) имеют ряд модификаций, отличающихся техническими параметрами, цветом выдаваемого сигнала, характером проблеска и его интенсивностью (силой, дальностью видимости).

Навигационные светосигнальные огни ЭСПП-90 (ЭСПП-90-01-1, ЭСПП-90-01-2,  ЭСПП-90-02-1, ЭСПП-90-02-2, ЭСПП-90-03-1, ЭСПП-90-03-2, ЭСПП-90-04-1, ЭСПП-90-04-2) разрабатывались, основываясь на многолетнем производственном опыте, с учётом накопленной компетенции лучших специалистов страны в области светосигнальной техники.

Мы стараемся предоставить нашим потребителям оптимальное эффективное решение в виде современного и стабильно работающего оборудования, которое отвечает всем требованиям межгосударственного стандарта «Знаки навигационные внутренних судоходных путей» ГОСТ 26600-98 и МАМС, а также ожиданиям и потребностям самых взыскательных клиентов.

Классификационные признаки

Диаметр линзы прибора - 90мм.

Электронный светосигнальный программируемый прибор ЭСПП-90 (ЭСП-90, ЭСПП-90-01-1, ЭСПП-90-01-2,  ЭСПП-90-02-1, ЭСПП-90-02-2, ЭСПП-90-03-1, ЭСПП-90-03-2, ЭСПП-90-04-1, ЭСПП-90-04-2) используется в качестве навигационного светосигнального огня, устанавливаемого на плавучие и береговые навигационные знаки (буи, бакены, несамоходные и самоходные плавучие баржи, понтоны, мосты и т.д. по ГОСТ 26600-98), служащих для обозначения судового хода на внутренних судоходных путях.

Дальность видимости, характеристика проблеска и цвет навигационных светосигнальных огней определяются в соответствиис требованием Международной ассоциации маячных служб (МАМС). Российская Федерация входит в перечень стран, объявивших о переходе на систему ограждения МАМС. Наша страна относится к Региону А.

Электронные светосигнальные программируемые приборы ЭСПП-90 (ЭСП-90, ЭСПП-90-01-1, ЭСПП-90-01-2,  ЭСПП-90-02-1, ЭСПП-90-02-2, ЭСПП-90-03-1, ЭСПП-90-03-2, ЭСПП-90-04-1, ЭСПП-90-04-2), является навигационным огнём кругового действия.

В соответствии с п. 6.3.1 ГОСТ 26660-98, дальность видимости навигационных сигнальных огней плавучих и береговых навигационных знаков должна быть не менее фактической дальности действия этих знаков. Исключения составляет дальность видимости сигнальных огней указателей оси и указателей габарита судоходных пролётов мостов, которая должна быть не менее 4 км.

В соответствии с п. 6.3.3 ГОСТ 26660-98, навигационные светосигнальные огни всех знаков, кроме светофоров, должны действовать в период от захода до восхода солнца, а светофоров – круглосуточно.

Технические характеристики

Диапазон освещенности окна фотоавтомата, при котором происходит включение и выключение приборов ЭСПП-90 (ФНП-90) должен быть от 40 до 100 лк.
Масса прибора - не более 3,6кг.
Максимальное значение температуры окружающей среды при эксплуатации - плюс 45С.
Минимальное значение температуры окружающей среды при эксплуатации - минус 25С.

Заметки по эксплуатации приборов ЭСПП-90 (ФНП-90)

Светильники ЭСПП-90-02-1, ЭСПП-90-04-1, ЭСПП-90-02-2, ЭСПП-90-04-2 с лампами красного и желтого цвета свечения - изделия с напряжением питания не более 2,6В, светильники ЭСПП-90-01-1, ЭСПП-90-03-1, ЭСПП-90-01-2, ЭСПП-90-03-2 с лампами белого и зеленого цвета свечения - изделия с напряжением питания не более 5,2 В являются полностью безопасными.

Подключение приборов ЭСПП-90 (ФНП-90) к источнику питания (батареи питания) должно производиться с соблюдением полярности. Положительный полюс источника питания необходимо подключить к выводу (проводу), маркированному красным цветом, отрицательный полюс - к немаркированному выводу.

При правильном выполнении монтажных работ светильников ЭСПП-90, ЭСП-90, ЭСПП-90-01-1, ЭСПП-90-01-2,  ЭСПП-90-02-1, ЭСПП-90-02-2, ЭСПП-90-03-1, ЭСПП-90-03-2, ЭСПП-90-04-1, ЭСПП-90-04-2, в процессе эксплуатации не требуется производить каких-либо работ для обеспечения нормальной работы навигационных светосигнальных огней ЭСПП-90. При необходимости, следует лишь, произвести чистку оптической части линзы без применения кислотосодержащих растворителей (спирт, авиационный бензин).

Условия транспортирования и хранения

Приборы ЭСПП-90 (ФНП-90) в упаковке изготовителя транспортируют всеми видами транспорта в крытых транспортных средствах в соответствии с правилами перевозок, действующими на данные виды транспорта, обеспечивающими предохранение упакованных приборов от механических повреждений и ударных нагрузок.

Транспортирование и хранение осуществляется в соответствии ГОСТ 23216-78 и ГОСТ 15150-69..

Ресурсы, сроки службы

Средняя наработка прибора ЭСПП-90 (ФНП-90) до отказа - не менее 50000 часов.
Средний срок службы прибора ЭСПП-90 (ФНП-90) не менее 5 лет.

Технический паспорт на приборы светосигнальные ЭСПП-90

Технический паспорт на приборы светосигнальные ЭСПП-90 скачать
