Усилитель 1900МГц Вектор-1900-2 (dect)

Усилитель 1900МГц Вектор-1900-2

Цена 15340 Р.
Описание

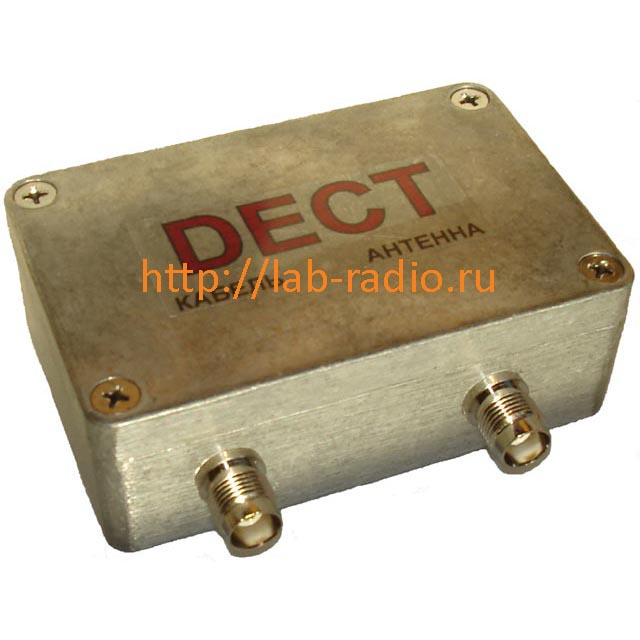

Усилитель 1900МГц Вектор-1900-2 (dect)

Первая цифра в названии - частота 1900МГц, вторая цифра - мощность 2Вт.

Антенный двунаправленный усилитель dect используется для увеличения дальности связи оборудования работающего в диапазоне 1880-1900МГц. Используется непосредственно с базовыми станциями в разрыве между антенной и базовой станцией. В своем составе содержит встроенный полосовой фильтр, что позволяет отсечь вне диапазонные сигналы.
Антенный двунаправленный усилитель 1900МГц Вектор-1900-2 dect используется совместно с радиомодемами, точками доступа, мини-АТС и прочими приемопередающими устройствами стандарта dect. усилитель 1900МГц Вектор-1900-2 изготавливается под заказ, поэтому при заказе обязательно нужно уточнять с каким оборудованием планируется работа усилителя Вектор-1900-2.
Усилитель dect позволяет компенсировать потери в кабеле снижения, увеличить качество и дальность связи.
dect оборудование зачастую не содержит разъема для подключения внешней антенны, поэтому базовые станции стандарта дект приходится дорабатывать самостоятельно или на нашей производственной базе.

Усилитель dect верхнего исполнения имеет в своем составе инжектор - устройство, предназначенное для электропитания постоянным стабилизированным напряжением по кабелю снижения удаленно расположенного усилителя рядом с антенной. Соответственно в таком исполнении негерметичный разъем питания находится на инжекторе, который в свою очередь находится в помещении и не подвержен климатическим воздействиям, а усилитель имеет два герметичных разъема. Такой вариант более предпочтителен, т.к. мощность не затухает в длинном кабеле снижения от усилителя до антенны, а непосредственно практически без потерь поступает в антенну!

Технические характеристики
Диапазон рабочих частот, МГц 1880-1900
Коэффициент усиления приемника, дБ 14
Коэффициент шума приемника (не более), дБ 1.2
Выходная мощность, Вт 2
Максимальная мощность входного сигнала 400 мВт
Минимальная мощность входного сигнала 5 мВт
Время переключения  прием-передача, мкс 1,5
Напряжение питания, В 11...15
Входное и выходное сопротивления, Ом 50
Ток потребления в режиме передачи, мА 480
Ток потребления в режиме приема, мА 10
Разъемы TNC, BNC, SMA
Вес, гр 500
Рабочие температуры, °C -45...+50



Выбор усилителя dect

Основной причиной недостаточной дальности и качества связи является пересечённый рельеф местности, сложная городская застройка, а также затухание приёмного и передающего сигнала в коаксиальном кабеле от базы к антенне. Даже в относительно хорошем кабеле RG-58х длиной 15м затухание составляет 50%, а длиной 30м – 75% энергии передаваемого и принимаемого сигнала. С другой стороны известно, что для увеличения дальности и качества связи необходимо поднимать антенну как можно выше, и, следовательно, придётся удлинять кабель. Применение «нижнего» усилителя (у «базы») неэффективно, т. к. даже мощный, усиленный сигнал, пока дойдёт по кабелю до антенны – ослабеет в несколько раз, и от 10 ... 20 Вт от усилителя к антенне попадёт 2 ... 4 Вт. Для компенсации затухания сигнала в кабеле, улучшения качества и дальности связи (соотношения сигнал/шум), облегчения работы трубки применяются только «верхние» антенные приёмо-передающие усилители.

Важно знать

Применение усилителей мощности не всегда решает проблему дальности и качества связи. Затраты на приобретение усилителей мощности оправданы только тогда, когда исчерпаны другие грамотные технические решения, а именно:

- Правильно выбран тип антенны в зависимости от задачи по обеспечению связи (круговая – коллинеарная…, направленная – логопериодическая или сфазированная решётка).

- Качество настройки антенн соответствует заявленным на них характеристикам (КСВ<1,2 ... 1,5).

- Высота установки антенн максимальна и выполнены требования по грамотному монтажу, выбору поляризации, электромагнитной совместимости с другими приёмо – передающими устройствами.

- Выбран кабель лучшего качества по минимальным потерям сигнала на рабочих частотах без сростков, передавливаний и повреждений оболочки типа RG-8X-DS или лучше.

- Длина кабеля минимальна при максимальной высоте установки антенны (лучше РТ установить ближе к антенне, а не наоборот). Потери сигнала в длинном кабеле резко снижают эффект от подъёма антенны.

Игнорирование этих требований приведёт вас к разочарованию от покупки усилителя мощности. Бесполезно усиливать передаваемый сигнал, если плохая или ненастроенная антенна, или нет условий оптимального распространения сигнала от базы к трубке и обратно. При соблюдении данных рекомендаций (есть условия дальнего распространения, есть хорошая и проверенная антенна, но не хватает энергии сигнала в нужном направлении) приёмо – передающий (двухсторонний) усилитель верхнего размещения даёт существенные результаты. Причём, чем ближе он расположен к антенне, тем значительнее эффект.

Правила установки и монтажа усилителя дект

Усилитель мощности дект монтируется на металлической мачте (уголок, труба, швеллер.…) разъёмами вниз, с северной стороны мачты, с помощью металлических хомутов. Гайки, хомуты, и винты смазываются не высыхающей смазкой во избежание коррозии и возможности ремонта (демонтажа) усилителя мощности. Нельзя обматывать усилитель мощности скотчем, изолентой, т. к. это ухудшает теплообмен и приводит к перегреву усилителя мощности и выходу его из строя. Целесообразно сделать над цсилителем мощности козырёк из куска жести, резины, пластмассовой бутылки. После проверки работоспособности dect усилителя, тщательно загерметизируйте кабельные разъёмы, например, автомобильным герметиком.

Разработка по вашему техническому заданию

Возможна разработка и производство антенн и усилителей всевозможных частотных диапазонов по вашему техническому заданию. Специалистами нашей организации наработан богатый опыт в области производства СВЧ устройств фильтров, малошумящих усилителей, делителей мощности в диапазоне частот от 10 до 18000 МГц для наземной и бортовой аппаратуры, включая системы мобильной связи, системы передачи данных, для научных исследований и т.д.

На нашем сайте представлен далеко не полный перечень оборудования, которое нам приходилось изготавливать по индивидуальному заказу. Если Вы чего-то не нашли на сайте, присылайте техническое описание изделия, которое вам нужно, мы Вам обязательно поможем!



Технический паспорт на дект усилитель Вектор-1900-2

Технический паспорт на усилитель dect 1900МГц Вектор-1900-2 скачать
