Усилитель 433МГц Вектор-433-20

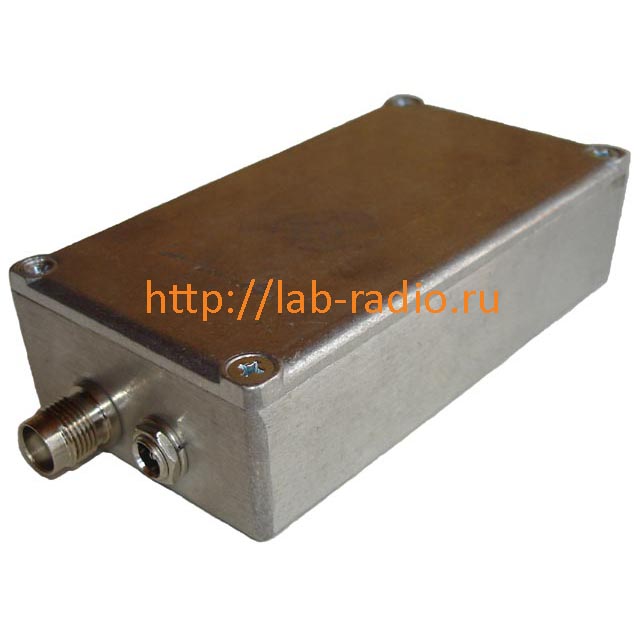

Усилитель 433 МГц Вектор-433-20.

Первая цифра в названии - частота 433МГц, вторая цифра - мощность 20Вт.

Усилитель 433 МГц Вектор-433-20 предназначен для работы с радиостанциями, радиомодемами, охранными сигнализациями например Альтоника, РИФ РИНГ, РИФ СТРИНГ-202, Стрелец, Астра и другими устройствами, работающими в диапазоне 433 МГц.
При помощи усилителя 433МГц Вы можете компенсировать потери в кабеле снижения, увеличить дальность связи и повысить её качество.
Усилитель 433 МГц содержит в своём составе встроенный стабилизатор напряжения 6 В и устройство защиты от переполюсовки.
Возможно изготовление усилителей как верхнего (усилитель 433 МГц расположен как можно ближе к антенне) так и нижнего (от антенны идет кабель снижения до усилителя 433 МГц) исполнения. Для получения максимального эффекта по дальности и качеству связи выгоднее использование усилителя верхнего исполнения.

Усилитель 433МГц Вектор-433-20 верхнего исполнения имеет в своем составе инжектор - устройство, предназначенное для электропитания постоянным стабилизированным напряжением по кабелю снижения удаленно расположенного усилителя рядом с антенной. Соответственно в таком исполнении негерметичный разъем питания находится на инжекторе, который в свою очередь находится в помещении и не подвержен климатическим воздействиям, а усилитель имеет два герметичных разъема. Такой вариант более предпочтителен, т.к. мощность не затухает в длинном кабеле снижения от усилителя до антенны, а непосредственно практически без потерь поступает в антенну!

Важно знать

Применение усилителей мощности не всегда решает проблему дальности и качества связи. Затраты на приобретение усилителей мощности оправданы только тогда, когда исчерпаны другие грамотные технические решения, а именно:

- Правильно выбран тип антенны в зависимости от задачи по обеспечению связи (круговая – коллинеарная…, направленная – логопериодическая или сфазированная решётка).

- Качество настройки антенн соответствует заявленным на них характеристикам (КСВ<1,2 ... 1,5).

- Высота установки антенн максимальна и выполнены требования по грамотному монтажу, выбору поляризации, электромагнитной совместимости с другими приёмо – передающими устройствами.

- Выбран кабель лучшего качества по минимальным потерям сигнала на рабочих частотах без сростков, передавливаний и повреждений оболочки типа RG-8X-DS или лучше.

- Длина кабеля минимальна при максимальной высоте установки антенны (лучше РТ установить ближе к антенне, а не наоборот). Потери сигнала в длинном кабеле резко снижают эффект от подъёма антенны.

Игнорирование этих требований приведёт вас к разочарованию от покупки усилителя мощности. Бесполезно усиливать передаваемый сигнал, если плохая или ненастроенная антенна, или нет условий оптимального распространения сигнала от базы к трубке и обратно. При соблюдении данных рекомендаций (есть условия дальнего распространения, есть хорошая и проверенная антенна, но не хватает энергии сигнала в нужном направлении) приёмо – передающий (двухсторонний) усилитель верхнего размещения даёт существенные результаты. Причём, чем ближе он расположен к антенне, тем значительнее эффект.

Правила установки и монтажа усилителя 433МГц

Усилитель мощности 433МГц монтируется на металлической мачте (уголок, труба, швеллер.…) разъёмами вниз, с северной стороны мачты, с помощью металлических хомутов. Гайки, хомуты, и винты смазываются не высыхающей смазкой во избежание коррозии и возможности ремонта (демонтажа) усилителя мощности. Нельзя обматывать усилитель мощности скотчем, изолентой, т. к. это ухудшает теплообмен и приводит к перегреву усилителя мощности и выходу его из строя. Целесообразно сделать над цсилителем мощности козырёк из куска жести, резины, пластмассовой бутылки. После проверки работоспособности 433МГц усилителя, тщательно загерметизируйте кабельные разъёмы, например, автомобильным герметиком.

Разработка по вашему техническому заданию

Возможна разработка и производство антенн и усилителей всевозможных частотных диапазонов по вашему техническому заданию. Специалистами нашей организации наработан богатый опыт в области производства СВЧ устройств фильтров, малошумящих усилителей, делителей мощности в диапазоне частот от 10 до 18000 МГц для наземной и бортовой аппаратуры, включая системы мобильной связи, системы передачи данных, для научных исследований и т.д.

На нашем сайте представлен далеко не полный перечень оборудования, которое нам приходилось изготавливать по индивидуальному заказу. Если Вы чего-то не нашли на сайте, присылайте техническое описание изделия, которое вам нужно, мы Вам обязательно поможем!
