Реле РКЗ

Реле РКЗ

Цена
Описание

Назначение

Реле РКЗ предназначено для непрерывного контроля токов в цепях питания 3-х фазных электроустановок (ЭУ) переменного тока промышленной частоты 50 Гц напряжением 220/380 В (асинхронных электродвигателей, трансформаторов и другого электрооборудования) и защитного отключения нагрузки при возникновении аварийных режимов, с целью повышения надёжности их работы и увеличения срока службы.
При косвенном подключении через трансформаторы тока реле РКЗ могут использоваться в линиях на любое напряжение.

Реле контроля и защиты РКЗ (РКЗ-5, РКЗ-25, РКЗ-50, РКЗ-250, РКЗ-500, РКЗ-900), поставляемые нашим предприятием, это инновационное решение, на рынке электротехнического оборудования.

Поставляемые, нашим предприятием, реле контроля и защиты РКЗ (РКЗ-5, РКЗ-25, РКЗ-50, РКЗ-250, РКЗ-500, РКЗ-900) имеют ряд модификаций, отличающихся техническими параметрами: диаметром датчиков тока, пределом контролируемых токов.

Реле контроля и защиты РКЗ (РКЗ-5, РКЗ-25, РКЗ-50, РКЗ-250, РКЗ-500, РКЗ-900) разрабатывались, основываясь на многолетнем производственном опыте, с учётом накопленной компетенции лучших специалистов страны в области электротехники.

Мы стараемся предоставить нашим потребителям оптимальное эффективное решение в виде современного и стабильно работающего оборудования, которое отвечает всем требованиям и стандартам, а также ожиданиям и потребностям самых взыскательных клиентов.

Описание устройства защиты

Реле РКЗ осуществляет непрерывный контроль токов в трех фазах обслуживаемой электроустановки и при выявлении аварийных режимов отключает ее. Отключение, с одновременным отображением типа аварии соответствующим ему индикатором, происходит в следующих аварийных ситуациях:

  • перегрузка по току недопустимой продолжительности – поломка или заклинивание приводных механизмов, разрушение подшипников и пр.;
  • недопустимое снижение нагрузки – поломка приводных механизмов, сухой ход насоса и т.п.;
  • при обрыве любой фазы;
  • при недопустимом дисбалансе токов;

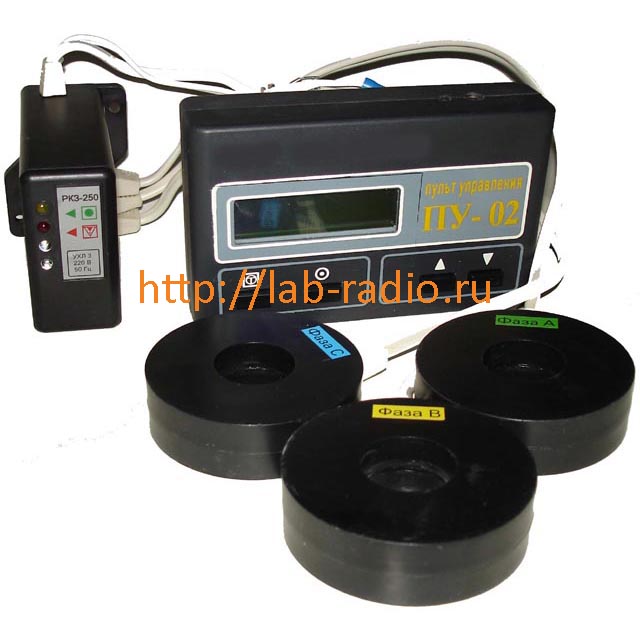

Реле предназначено для работы совместно с пультом управления ПУ-02 (входит в комплект поставки по требованию заказчика). Мобильный пульт индикации ПУ-02 обеспечивает дистанционное считывание информации с реле РКЗ и ее отображение на экране цифрового дисплея, а также используется для программирования реле, ввода значений уставок по перегрузке, недогрузке, небалансу токов, установки времени задержки на отключение и повторный пуск электроустановки. Один пульт ПУ-02 может работать с любым количеством реле РКЗ.

Реле регистрирует и сохраняет в памяти значения контролируемых токов и режимных уставок на момент защитного отключения, а также сохраняет информацию о причине аварии.

Реле РКЗ коммутируетэлектрическую цепь переменного тока от 0,03 до 1,5 А при напряжении до 380 Ви рассчитаны на управление магнитными пускателями и контакторами от 0 до VI величины. Контакт работает на размыкание цепи при аварийном отключении.

Питание реле РКЗ осуществляется от сети переменного тока с номинальным напряжением 220 В частотой 50 Гц

Мощность потребляемая реле РКЗ - не более 10 ВА.

Реле РКЗ изготавливается в исполнении УХЛ категории 3 по ГОСТ 15150 и предназначено для работы при температуре окружающей среды от -40 до +40°С при относительной влажности до 98% при 25°С.

Отличие модификаций РКЗМ-1, -2, -3 и РКЗ

С 2005 г. появились три новых модификации реле РКЗ, условно обозначаемые индексами М1, M2 и M3.
Реле РКЗ модификации М1 (РКЗМ-1) сохраняет все функции ранее выпускавшихся реле при наличии ряда усовершенствований:
- питание реле РКЗМ-1 может осуществляться от сети переменного напряжения 220 В или 380 В, что позволяет использовать их в сетях с изолированной нейтралью. Источник питания реле дополнительно защищен от перенапряжений в питающей сети;
- ток, коммутируемый контактами реле РКЗМ-1, увеличен до 2.5 A (против 1.5 A);
- электронная часть реле РКЗМ-1 выполнена всего на одной микросхеме (против пяти в прежней модификации), втрое уменьшено число пассивных радиоэлементов схемы реле, установлены дублирующие приемо-передающие элементы связи. Все это позволило на порядок увеличить надежность и снизить интенсивность отказов реле в эксплуатации. По показателям надежности и безотказности реле РКЗ не имеет сопоставимых аналогов среди аналогичных изделий, выпускаемых другими предприятиями.
Реле РКЗ модификации М2 (РКЗМ-2) сохраняет все функции реле модификации М1 и оборудовано дополнительным контактом для управления устройством аварийной сигнализации.
Реле РКЗ модификации М3 (РКЗМ-3) сохраняет все функции реле модификации М1 и оборудовано дополнительно приемопередатчиком интерфейса RS-232 для двусторонней связи с удаленным устройством (компьютером и т.п.).

Технические характеристики

Реле изготавливаются следующих типономиналов: РКЗ-5, РКЗ-25, РКЗ-50, РКЗ-250, РКЗ-500, РКЗ-900 соответствующих пределу контролируемых токов в амперах.

Модель Контролируемые токи, А Шаг,А
РКЗ-5 0.4...5 0.02
РКЗ-25 2..25 0.1
РКЗ-50 5...50 0.2
РКЗ-250 20...250 1
РКЗ-500 40...500 2
РКЗ-900 80...900 4

Выбор реле РКЗ по мощности электродвигателя

Модель Рекомендуемые значения Iном, А Рекомендуемые ЭУ по мощности, кВт
РКЗ-5 до 4 0,75...3,7
РКЗ-25 3...17 0,75...7,5
РКЗ-50 17...40 7,5...17,5
РКЗ-250 40...120 18,5...110
РКЗ-500 210...420 110...220
РКЗ-900 420...700 220...св. 320

Вес реле РКЗ с датчиками тока

Модель Вес реле,кг Диаметр датчиков тока, мм
РКЗ-25, РКЗ-50 0,4 21х62х20
РКЗ-250 0,6 27х70х21
РКЗ-500 0,9 42х90х24
РКЗ-900 1,2 65х122х25

*Примечание: по индивидуальному заказу возможно исполнение датчиков тока любого типоразмера для всех моделей РКЗ-5, РКЗ-25, РКЗ-50, РКЗ-250,РКЗ-500,РКЗ-900.

Комплект поставки реле РКЗ

Реле контроля и защиты РКЗ с датчиками тока - 1шт

Паспорт на реле РКЗ - 1шт

Пульт управления ПУ-02* - 1шт

*Примечание: Пульт управления ПУ-02 входит в комплект поставки по требованию заказчика и оплачивается отдельно!

Технический паспорт реле РКЗ

Технический паспорт реле РКЗ скачать
