Блок питания и регистрации БПР-2

Блок питания и регистрации БПР-2

Цена 36000 Р.
Описание

Блок питания и регистрации БПР-2



Назначение

Блок питания и регистрации БПР-2 предназначен для питания датчика сигнализатора прохождения очистного устройства ДПС-7В (ТУ 3791-003-53089075-00), питания датчика сигнализатора прохождения очистного устройства МДПС-3 (ТУ 3791-002-53089075-00), регистрации сигналов от датчика и выдачи их в линию АСУ.

Блок питания и регистрации БПР-2 обеспечивает питание сигнализатора, а так же подает в цепь АСУ ТП сигналы, фиксирующие факт прохождения ВТО, наличие акустической составляющей, наличие переменной составляющей 22 Гц, а также сигналы, отражающие исправность сигнализатора.

Конструктивно Блок питания выполнен в пластмассовом корпусе типа ME-22,2 фирмы Phoenix Contact и предназначен для крепления на
DIN-рейку.

Блок питания и регистрации БПР-2 разрабатывался, основываясь на многолетнем производственном опыте, с учётом накопленной компетенции лучших специалистов страны в области электротехники.

Мы стараемся предоставить нашим потребителям оптимальное эффективное решение в виде современного и стабильно работающего оборудования, которое отвечает всем требованиям и стандартам, а также ожиданиям и потребностям самых взыскательных клиентов.

Описание устройства

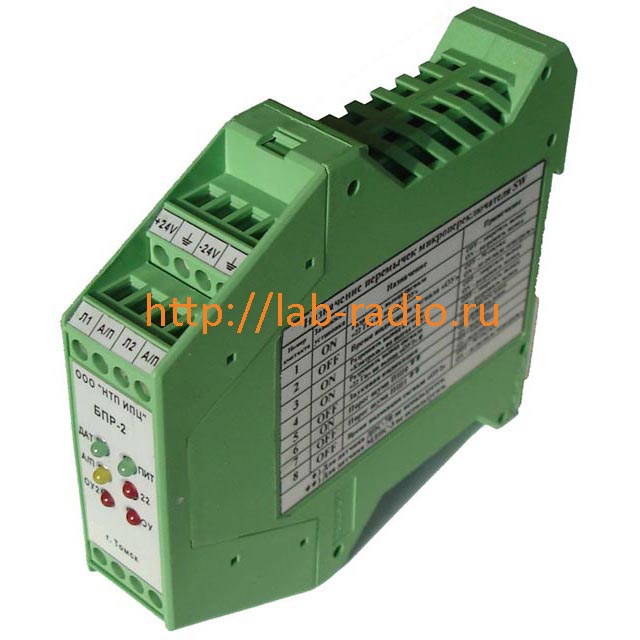

Блок питания и регистрации БПР-2 выполнен в виде отдельного блока и может монтироваться в приборную стойку на DIN-рельс 35 мм

Блок питания и регистрации БПР-2

После подачи напряжения питания на БПР-2 в течении времени 30-60 секунд производится самоконтроль датчика сигнализатора ДПС-7В. В случае удачной самодиагностики на блоке питания и регистрации БПР-2 загорается индикатор VD3 «ОУ2» и, в зависимости от установки микропереключателя SW, индикатор VD2 «ОУ» на время 20 секунд. Затем контроллер снимает сигналы, индикаторы гаснут и сигнализатор готов к приему очистного устройства.

Блок питания и регистрации БПР-2

При прохождении ВТО места, где установлен датчик, на плате блока БПР-2 засвечиваются индикаторы "ОУ" и в случае длительного воздействия шумового сигнала «ОУ2», а в линию телемеханики формируются соответствующие сигналы на время 90 секунд или до сигнала «Самоконтроль». Затем контроллер снимает сигналы и сигнализатор готов к приему следующего ВТО.

Формирование сигнализатором дополнительного сигнала «ОУ2» показывающего, что в зоне установки датчика присутствует акустический шум повышенной мощности, позволяет зафиксировать прохождение объектов не имеющих металлических составляющих, а также использовать сигнализатор в узлах сброса давления для регистрации момента сброса. Уровень чувствительности на акустический шум настраивается микропереключателем SW.

При прохождении ВТО оборудованного трансмиттером переменного магнитного поля частотой 22 Герца места, где установлен датчик, на плате блока БПР-2 засвечиваются индикаторы "22" и в зависимости от переключателя SW «ОУ», а в линию телемеханики формируются сигналы на время 90 секунд или до сигнала «Самоконтроль». Затем контроллер снимает сигналы и сигнализатор готов к приему следующего ВТО.



Технические характеристики

Технические характеристики Значение
Питание от сети постоянного тока напряжением, В 18÷30
Выходное напряжение холостого хода, В 15
Выходной ток, мА 40÷100
Потребляемая мощность, не более, ВА 6,0
Масса, не более, кг 0,2
Габаритные размеры, мм 115х100х23
Сигналы формируемые в линию телемеханики «ОУ», «ОУ2»,
«22Гц», «А/П»
Тип сигнала, формируемый в линию телемеханики «Сухой контакт»
Тип сигнала на линии «Контроль» «Сухой контакт»



Условия эксплуатации

Параметр Значение
Степень защиты от внешних воздействий IP 20 по ГОСТ 14254-96
Температура окружающей среды от -30ºС до +50ºС
Тип климатического исполнения УХЛ3
Режим работы непрерывный



Комплект поставки

В комплект поставки блока питания и регистрации сигнализатора БПР-2 входят:
Блок питания и регистрации сигнализатора БПР-2 - 1 шт;
Техническое описание и инструкция по эксплуатации - 1 шт



Технический паспорт на блок питания и регистрации сигнализатора БПР-2
